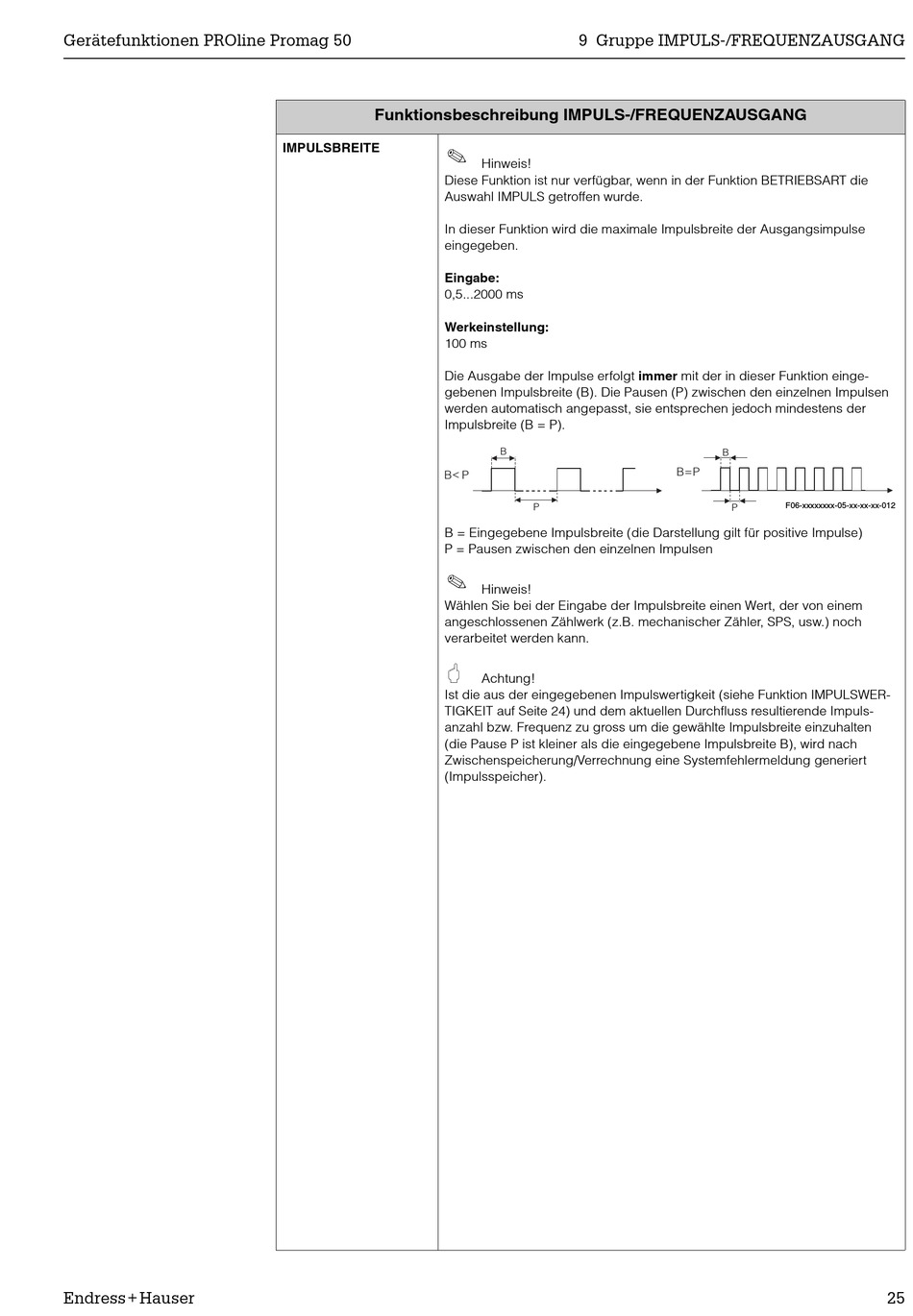

Endress+Hauser PROline promag 50 Beschreibung Gerätefunktionen Seite 25

Gerätefunktionen PROline Promag 50
Endress+Hauser
Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG
IMPULSBREITE
H
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die maximale Impulsbreite der Ausgangsimpulse
eingegeben.
Eingabe:
0,5...2000 ms
Werkeinstellung:
100 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion einge-
gebenen Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen
werden automatisch angepasst, sie entsprechen jedoch mindestens der
Impulsbreite (B = P).
B < P
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P = Pausen zwischen den einzelnen Impulsen
H
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem
angeschlossenen Zählwerk (z.B. mechanischer Zähler, SPS, usw.) noch
verarbeitet werden kann.
A
Ist die aus der eingegebenen Impulswertigkeit (siehe Funktion IMPULSWER-
TIGKEIT auf Seite 24) und dem aktuellen Durchfluss resultierende Impuls-
anzahl bzw. Frequenz zu gross um die gewählte Impulsbreite einzuhalten
(die Pause P ist kleiner als die eingegebene Impulsbreite B), wird nach
Zwischenspeicherung/Verrechnung eine Systemfehlermeldung generiert
(Impulsspeicher).
9 Gruppe IMPULS-/FREQUENZAUSGANG
Hinweis!
B
P
Hinweis!
Achtung!
B
B = P
P
F06-xxxxxxxx-05-xx-xx-xx-012
25
