Aufbau des SLK Eazy-up
7
7
Aufbau des SLK Eazy-up
Kugelsperrbolzen
8
8
Knopf Kugelsperrbolzen
9
9
10
10
14
•

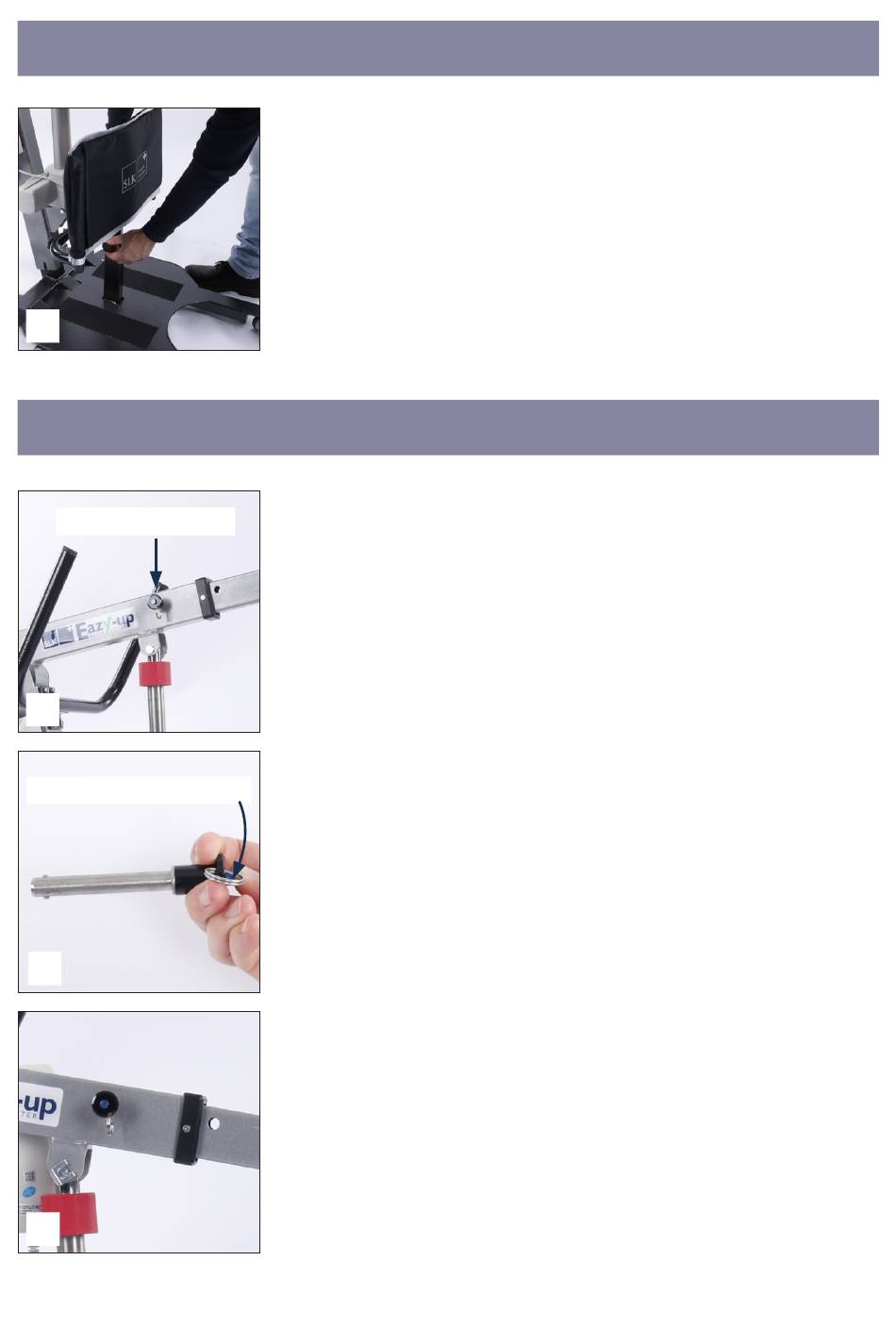

Lösen Sie die Sterngriffschraube und
stecken Sie das Vierkantrohr der Schien-
beinstütze in die Aufnahme. (Abb. 7)
•
Fixieren Sie mit der Sterngriffschraube.
Die Höhe der Schienbeinstütze ist abhängig
von der Beinlänge des Patienten. (Seite 27)
Bei Ihrem SLK Eazy-up sichert ein Kugelsperr-
bolzen den Hebearm. (Abb. 8)
•
Um den Bolzen aus seiner Arretierung zu
lösen, drücken Sie den Knopf in der Mitte.
Während der Bolzen herausgezogen oder
hineingesteckt wird, muss der Knopf fest-
gehalten werden. (Abb. 9)
•
Entfernen Sie den Kugelsperrbolzen aus
der Hebearmbasis.
•
Stecken Sie den Hebearm des SLK
Eazy-up in die Hebearmbasis. Wählen
Sie für die Montage das erste Loch, so-
dass der Hebearm möglichst lang ist.
Sichern Sie ihn mit dem Kugelsperr-
bolzen. (Abb. 10)
•
Zum Abbau des Hebearms entfernen Sie
den Kugelsperrbolzen und ziehen Sie den
Hebearm aus der Hebearmbasis.
Montage Schienbeinstütze
Montage Hebearm
