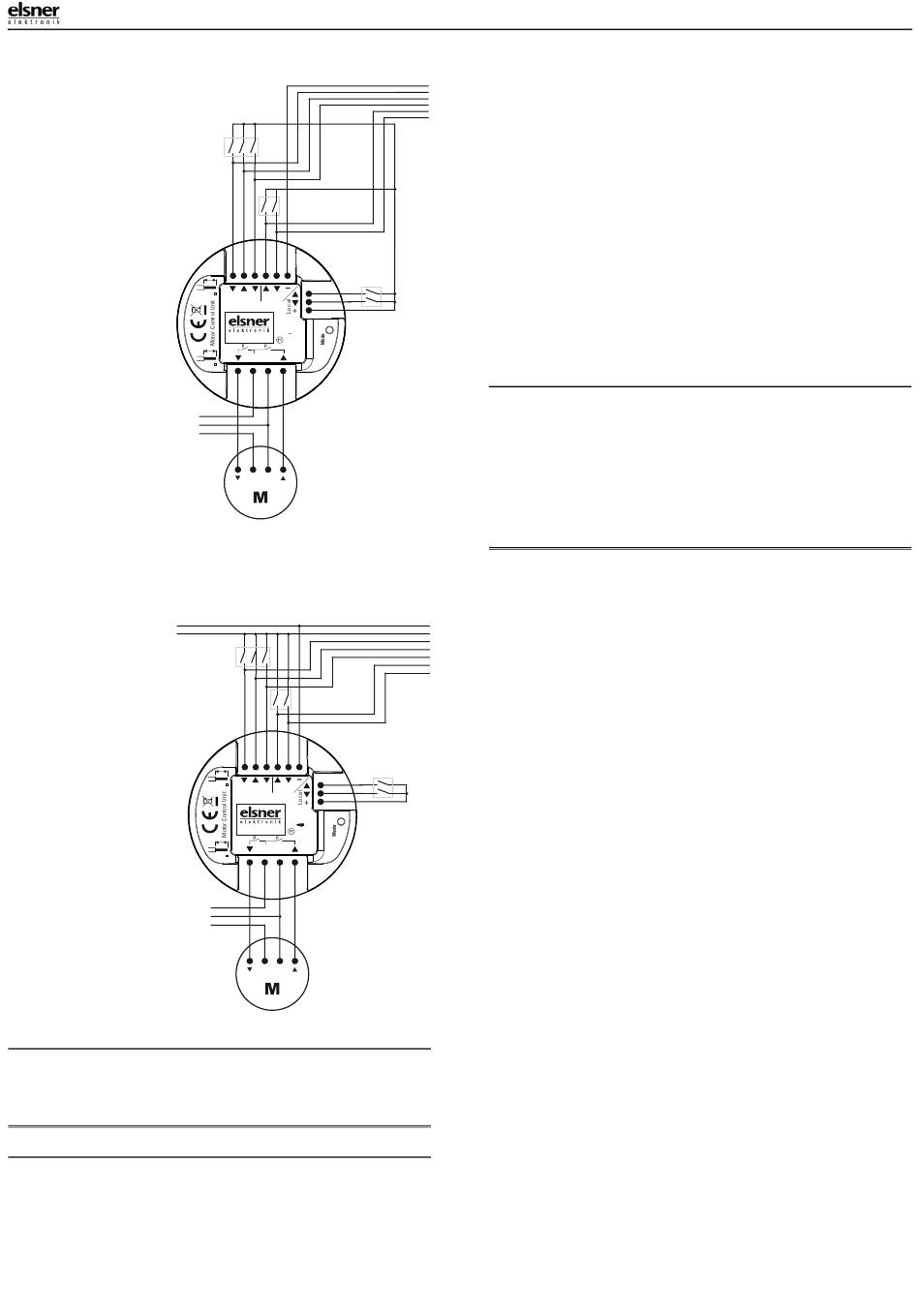

Anschlussbeispiel 1
Abb. 2
Die interne Spannung (9 ...
12 V DC) wird zur Versor-
gung der Taster verwendet.
Bei Verwendung von mehre-
ren Motorsteuergeräten, die
Steuerung/
Zentrale
den gleichen Zentralbefehl
erhalten, müssen zum Po-
tenzialausgleich
die
An-
schlüsse „-" gebrückt wer-
den.
Auf diese Art kann ein
MSG1 compact bis zu 100
weitere
Motorsteuergeräte
mit Spannung für die zentra-
le Ansteuerung versorgen.
Netz
230 V AC
Anschlussbeispiel 2
Netzteil
DC 8 ... 28 V
Abb. 3
Die Spannung für den Zent-
ral- und Lokal-Eingang kann
durch ein externes DC- Netz-
gerät geliefert werden.
Netz
230 V AC
2.3. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch be-
schädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
3.
Bedienung
3.1. Zentralbedienung
Am Zentraleingang des MSG1 compact wird z. B. eine Automatiksteuerung, eine
Zeitschaltuhr oder ein normaler, nicht-verriegelter Doppeltaster (Auf/Ab) ange-
schlossen, um den am Ausgang angeschlossenen Antrieb zu steuern. Solange
Spannung am Zentraleingang anliegt, ist der lokale Eingang gesperrt.
Liegt am Zentraleingang gleichzeitig ein Fahrbefehl für „Auf" und für „Ab" an, dann
fährt der Antrieb auf (sichere Position).
Motorsteuergerät MSG1 compact • Stand: 23.06.2022 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Motorsteuergerät MSG1 compact
Zentralbefehl
Taster
5 mm
0,2–1,5
Cntr Local Central
Block
IN
FELV
70454
230 V
50 Hz
MSG1 compact
500
VA
6 mm
L
N
0,5–2,5
L
N
PE
PE
N
Steuerung/
Zentrale
Zentralbefehl
5 mm
0,2–1,5
Cntr Local Central
Block
IN
FELV
70454
230 V
50 Hz
MSG1 compact
500
VA
6 mm
L
N
0,5–2,5
L
N
PE
PE
N
Betriebsart einstellen
Die zentrale Ansteuerung kann auf die Betriebsart „Selbsthaltung" (Auslieferungs-
weitere MSGS
zustand) oder „Totmann" eingestellt werden.
Totmann-Modus: So lange Spannung am Eingang anliegt ist der Antriebsausgang
geschlossen und der Motor fährt. Sobald keine Spannung mehr am Eingang anliegt,
öffnet der Antriebsausgang und der Motor stoppt.
Selbsthaltungs-Modus: Wenn am Eingang mindestens 1 s lang Spannung anliegt,
schließt der Antriebsausgang für 4 Minuten und der Motor fährt für diese Zeit. Ein
Befehl in die Gegenrichtung stoppt den Antrieb.
Durch gleichzeitiges Drücken der Auf- und der Ab-Taste des Tasters am Lokal-Ein-
gang können Sie zwischen den Betriebsarten umschalten:
1. Um das Gerät in Änderungsbereitschaft zu versetzen,
drücken Sie zugleich Lokal Auf und Ab für 5 Sekunden
ODER
schalten Sie die Versorgungsspannung für 5 Sekunden aus und wieder an.
2. Das Gerät zeigt nun den aktuellen Modus durch die Modus-LED an.
LED blinkt: Totmann-Modus.
LED an: Selbsthaltungs-Modus.
3. Um den Modus zu wechseln, drücken Sie erneut Lokal Auf und Ab für 5 Sekun-
den.
4. Das Gerät verlässt die Änderungsbereitschaft nach 60 Sekunden ohne Aktivität
oder wenn Sie nochmals kurz Auf und Ab drücken.
3.2. Einzelbedienung (lokal)
Die manuelle Einzelbedienung des am Ausgang angeschlossenen Antriebs erfolgt
über einen nicht-verriegelten Doppeltaster am Lokal-Eingang. Dieser Eingang ist mit
einer Tasten-Zeitautomatik ausgestattet:
•
Mit einem kurzen Tastendruck kann der Antrieb exakt positioniert werden
(z. B. Lamellen von Jalousien).
•
Bei einem Tastendruck länger als 1 Sekunde fährt der Antrieb in
Selbsthaltung bis in die Endlage (Motorlaufzeit 4 min).
•
Kurzes Betätigen einer der beiden Tasten stoppt die Fahrt.
Solange Spannung am Zentraleingang anliegt, ist der lokale Eingang gesperrt.
4.
Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften
entsorgt werden. Nicht über den Hausmüll entsorgen!
weitere MSGS
Taster
2
