MSG1-UP
Motorsteuergerät
Technische Daten und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
D - 75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
echnischer Service: +49 (0) 70 33 / 30 945-250
T
info@elsner-elektronik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elsner elektronik MSG1-UP
Inhaltszusammenfassung für elsner elektronik MSG1-UP

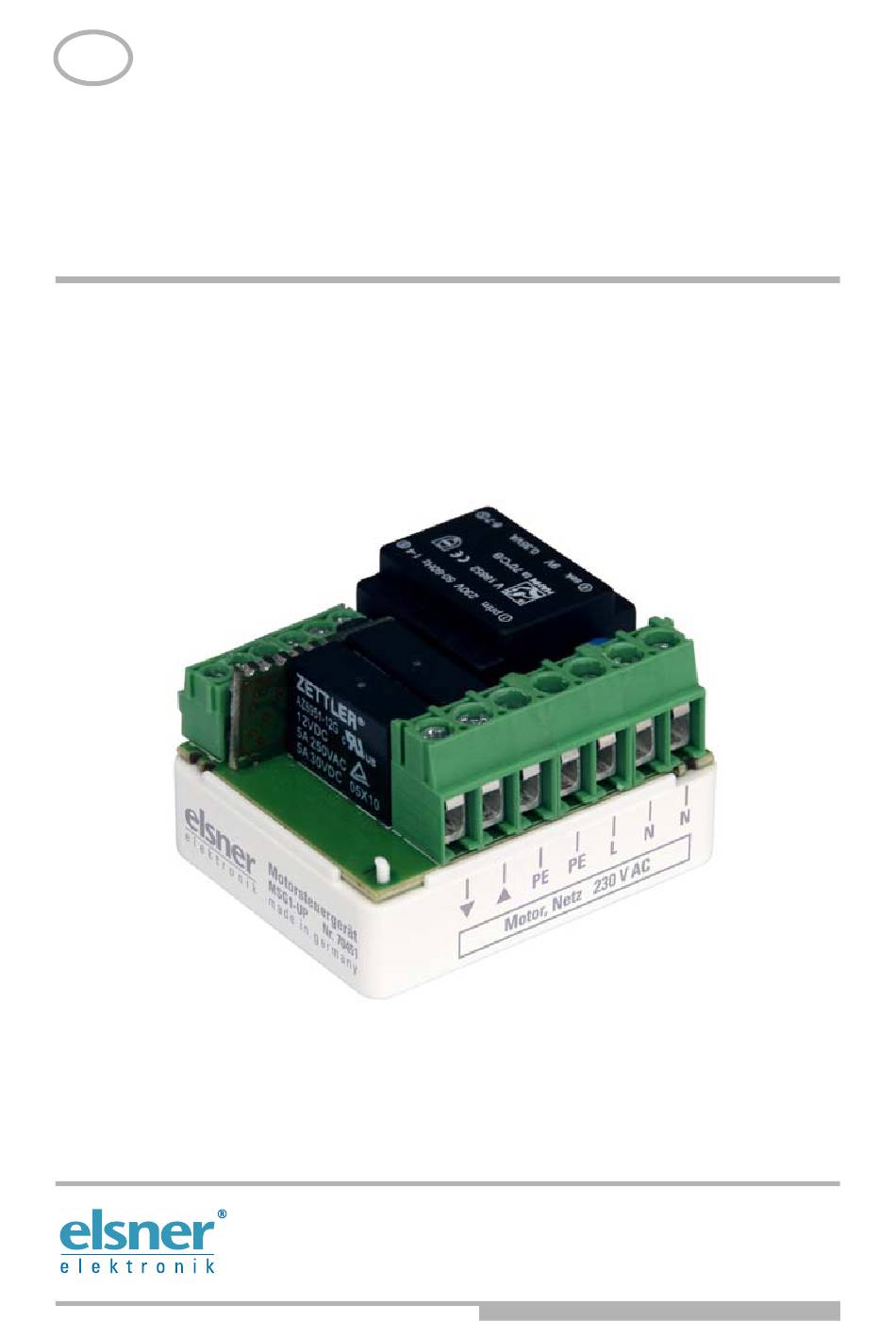

- Seite 1 MSG1-UP Motorsteuergerät Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 D - 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de echnischer Service: +49 (0) 70 33 / 30 945-250...
-
Seite 2: Technische Daten
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien. Installation und Inbetriebnahme 2.1. Hinweise zur Installation Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Motorsteuergerät MSG1-UP • Stand: 03.03.2016 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 3: Aufbau Des Msg1-Up / Anschluss

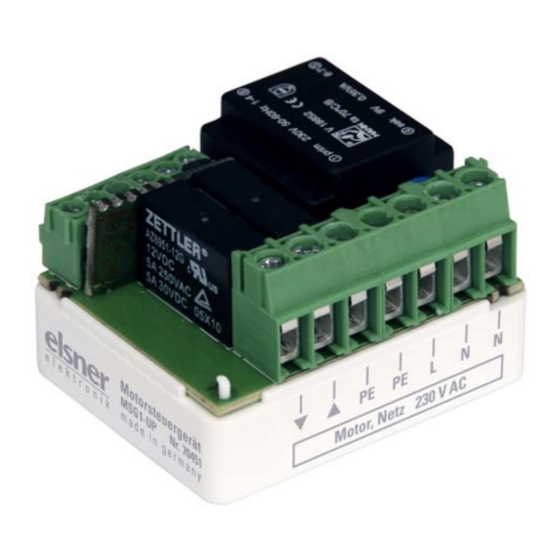

Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.2. Aufbau des MSG1-UP / Anschluss Modus-LED (eingegossen) Klemme Eingänge und DC-Ausgang Klemme Motor und Netz Motorsteuergerät MSG1-UP • Stand: 03.03.2016 • Technische Änderungen und Irrtümer vorbehalten. - Seite 4 Beispiel mit zwei Motorsteuergeräten, die den gleichen Zentralbefehl erhalten. In die- sem Fall müssen zum Potenzialausgleich die Anschlüsse „-“ gebrückt werden. Auf die- se Art kann ein MSG1-UP bis zu 100 weitere Motorsteuergeräte mit Spannung für die zentrale Ansteuerung versorgen.
-
Seite 5: Bedienung
Betauung vermeiden. Bedienung 3.1. Zentralbedienung Am Zentraleingang des MSG1-UP kann z. B. eine Automatiksteuerung, eine Zeit- schaltuhr oder auch ein normaler, nicht-verriegelter Doppeltaster (Auf/Ab) angeschlos- sen werden. Der Zentralbefehl (Dauerspannung) hat immer Priorität vor einem Fahrbe- fehl des manuellen Eingangs. - Seite 6 (z. B. Lamellen von Jalousien). Bei einem längeren Tastendruck (länger als 1 Sekunde) fährt der Antrieb in Selbsthaltung bis in die Endlage. Kurzes Drücken der Gegenrich- tung stoppt die Fahrt. Motorsteuergerät MSG1-UP • Stand: 03.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
