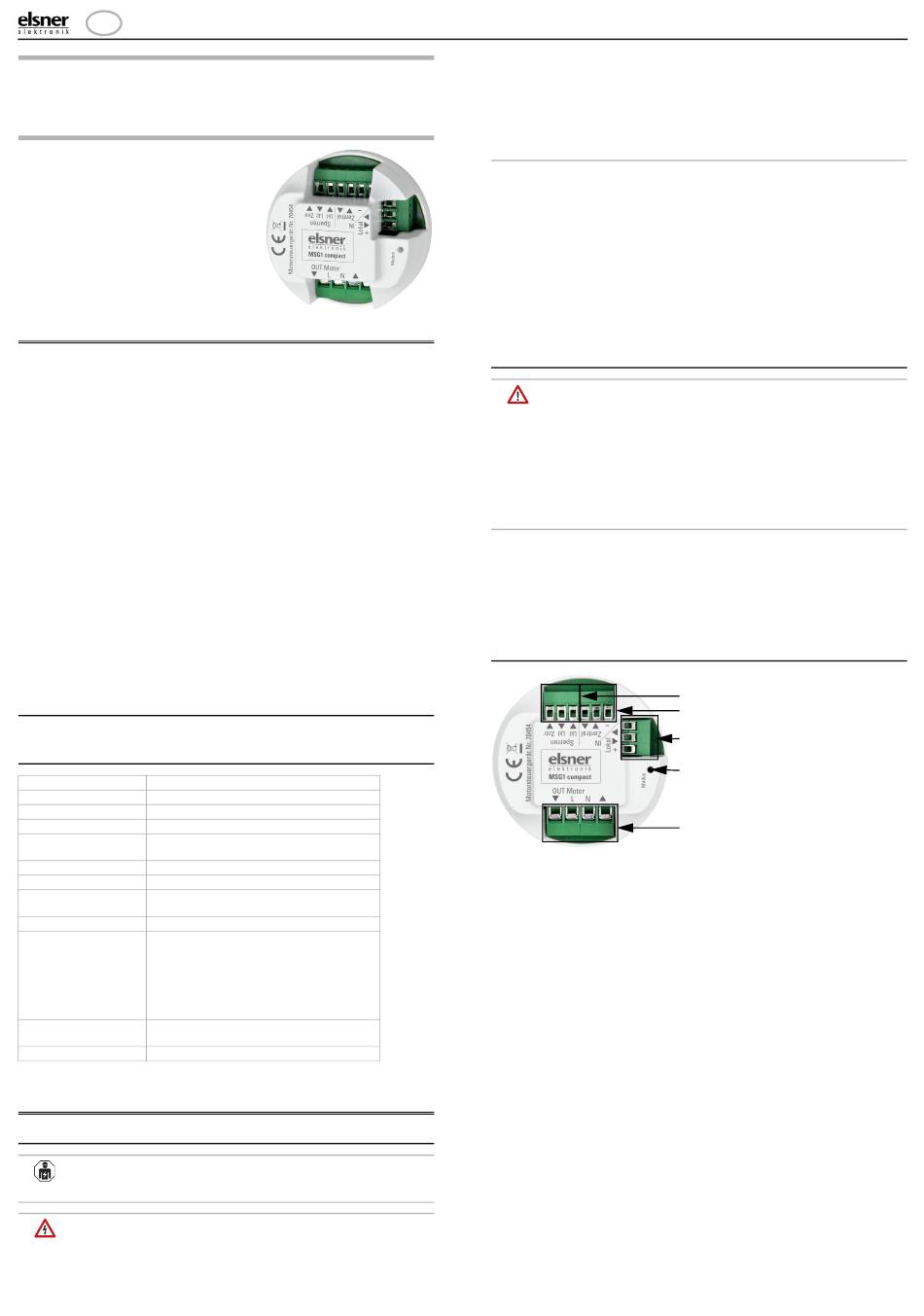

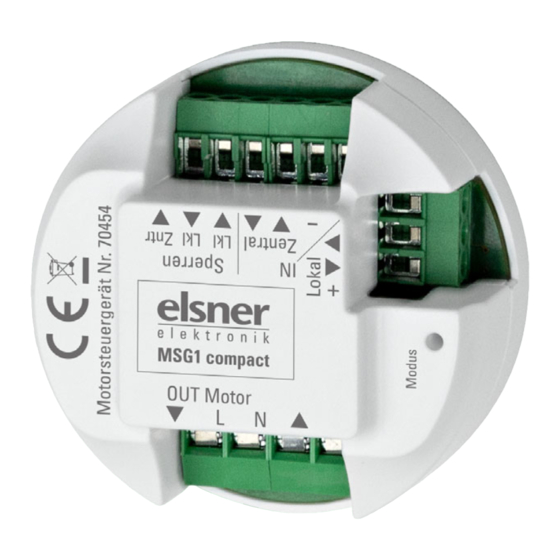

MSG1 compact
Motorsteuergerät
Technische Daten und Installationshinweise
Artikelnummer 70454
1. Beschreibung
Das Motorsteuergerät MSG1 compact steuert 230 V-Antriebe, z. B. Beschat-
tungs- oder Fenstermotoren. Das Relais am Motoren-Ausgang ist ein verschleißar-
mer Nulldurchgangs-Schalter.
Das Gerät hat Eingänge zur Zentralsteuerung und für einen Handtaster. Der Zentral-
eingang kann auf Totmann-Schaltung oder Selbsthaltung eingestellt werden und
eignet sich z. B. für Zeitschaltuhren, Taster oder Steuerungssysteme. Am Tasterein-
gang wird ein nicht-verriegelter Doppeltaster für die manuelle Bedienung ange-
schlossen. Dieser Eingang ist mit einer Tasten-Zeitautomatik ausgestattet (Schritt-
betrieb/Selbsthaltung).
Funktionen:
• Ausgang für einen 230 V AC-Antrieb (Auf/Ab)
• Verwendung als Zentral-, Gruppen- und Einzelsteuergerät
• Zentraleingang Auf/Ab 12...28 V DC (mit Priorität) z. B. für Schalter,
Steuerungen
• Einstellung der zentralen Ansteuerung auf „Totmann" oder „Selbsthaltung".
Solange Spannung am Zentraleingang anliegt, ist die manuelle Bedienung
gesperrt
• Manuelle Bedienung durch Anschluss nicht-verriegelter Doppeltaster am
Eingang „Lokal".
Tasten-Zeitautomatik: Tippbetrieb (kürzer als 1 Sekunde drücken): Antrieb
fährt schrittweise, beispielsweise zur Lamellen-Positionierung bei Jalousien.
Fahrbetrieb (länger als 1 Sekunde drücken): Antrieb fährt selbsttätig in
Endstellung
• Sperreingänge für Lokal Auf, Lokal Ab, Zentral Ab
• Richtungsumkehrpause 1 Sekunde
1.1. Lieferumfang
• Motorsteuergerät
1.2. Technische Daten
Montage Einbau
Schutzart IP 20
Maße Ø ca. 53 mm, Tiefe ca. 29 mm
Gewicht ca. 80 g
Umgebungstemperatur Betrieb -20...+45°C, Lagerung -55...+90°C.
Betauung vermeiden
Betriebsspannung 230 V AC
Leistungsaufnahme Betrieb maximal 2,0 W
Maximal-Last Jeder Klemmenkontakt darf maximal mit 10 A
belastet werden.
Ausgang 1× 230V-Antrieb (Auf/Ab/PE/N)
Eingänge (SELV) 1× Zentralbefehl (Auf/Ab/+/-)
1× Manuell-Befehl Vor-Ort-Taster (Auf/Ab/+/-)
1× Sperre Lokal Ab
1× Sperre Lokal Auf
1× Sperre Zentral Ab
Spannung für Eingänge 12...28 V DC
Maximale Leitungslänge 100 m
Selbsthaltungsmodus Befehl mindestens 1 s
Fahrzeit 4 min
Richtungsumkehrpause 1 s
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
Motorsteuergerät MSG1 compact • Stand: 02.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Motorsteuergerät MSG1 compact
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Sicherheitshinweise zu Automatik-Funktionen
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Positi-
on gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abgeschal-
tet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lange ab-
geschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.
2.3. Aufbau des MSG1 compact / Anschluss
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
1
2
3
4
5
1
Abb. 1
1 Sperr-Eingänge: Lokal Ab/Auf,
Zentral Ab
2 Zentral-Eingang (Auf/Ab),
Spannung - (12...28 V DC) für Ein-
gänge
3 Spannung + (12...28 V DC) für
Eingänge,
Tastereingang lokal (Auf/Ab)
4 Modus-LED
5 Ausgang Antrieb (Ab/L/N/Auf),
Betriebsspannung (L/N)
