ATTENZIONE
La massima corrente alternata
AC in ingresso è 10A (ingres-
so 10A) oppure 200mA
(ingresso VmAµA ).
Non misurare correnti che
eccedono i limiti indicati in
questo manuale. Il supera-
mento dei limiti di corrente
potrebbe causare shock
elettrici all'utilizzatore e danni
allo strumento.
1. Togliere alimentazione al circuito in esame.
2. Selezionare le posizioni " A
3. Inserire il cavo rosso nel terminale di ingresso 10A oppure nel terminale di ingresso VmAµA
e il cavo nero nel terminale di ingresso COM
4. Collegare il puntale rosso ed il puntale nero in serie al circuito di cui si vuole misurare la corrente
(vedere Fig. 7).
5. Alimentare il circuito in esame. Il valore della corrente è visualizzato a display.
6. Se sul display è visualizzato il messaggio "O.L" si è raggiunto il valore massimo misurabile.
7. Per l'uso delle funzioni HOLD e RANGE vedere il capitolo 4.2
16

5.6. Misura corrente alternata AC

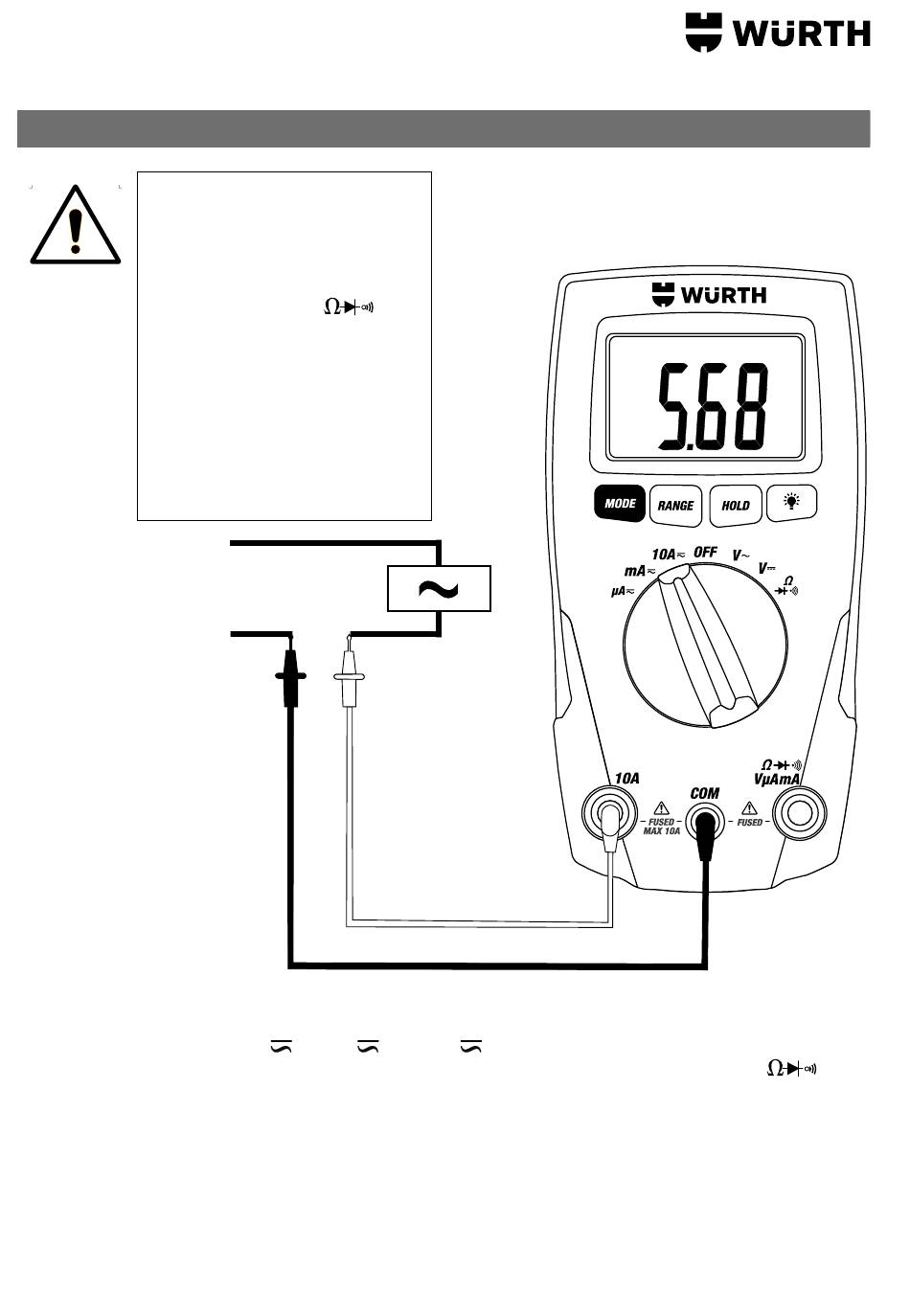

Fig. 7: Uso dello
strumento per misura di
corrente
", "mA " o "10A
alternata AC
"
AUTO
A
AC
MAX 200mA
