5.3. Misura resistenza
3
5
8
1. Selezionare la posizione
2. Inserire il cavo rosso nel terminale di ingresso VmAµA e il cavo nero nel terminale di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 4). Il valore della resistenza è
visualizzato a display
4. Il messaggio "O.L" indica che il valore di resistenza eccede il valore massimo misurabile
5. Per l'uso delle funzioni HOLD e RANGE vedere il capitolo 4.2
ATTENZIONE
Prima di effettuare qualunque
misura di resistenza accertar-
si che il circuito in esame non
sia alimentato e che eventuali
condensatori presenti siano
scarichi.
.

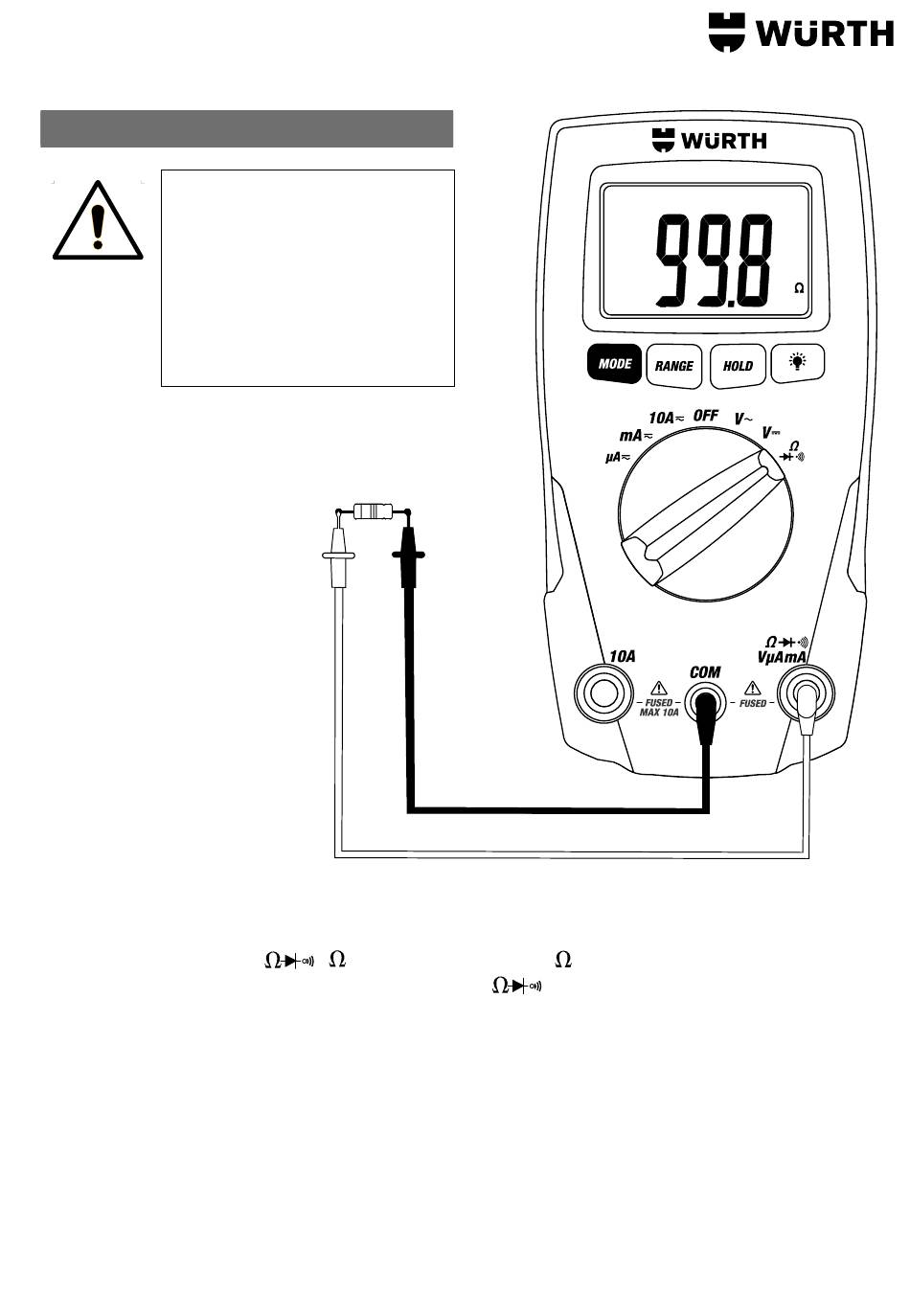

Fig. 4:
Uso dello strumento
per misura di resistenza
(resistenza) Il simbolo "M " è presente a display
