5.5. Misura corrente continua DC

ATTENZIONE
La massima corrente continua
DC in ingresso è 10A (ingres-
so 10A) oppure 200mA
(ingresso VmAµA ).
Non misurare correnti che
eccedono i limiti indicati in
questo manuale. Il supera-
mento dei limiti di corrente
potrebbe causare shock
elettrici all'utilizzatore e danni
allo strumento.
1. Togliere alimentazione al circuito in esame.
2. Selezionare le posizioni "µA
3. Premere il tasto MODE per selezionare la misura "DC"
4. Inserire il cavo rosso nel terminale di ingresso 10A oppure nel terminale di ingresso VmAµA
cavo nero nel terminale di ingresso COM
5. Collegare il puntale rosso ed il puntale nero in serie al circuito di cui si vuole misurare la corrente rispet-
tando la polarità ed il verso della corrente (vedere Fig. 6)
6. Alimentare il circuito in esame. Il valore della corrente è visualizzato a display.
7. Se sul display è visualizzato il messaggio "O.L" si è raggiunto il valore massimo misurabile.
8. La visualizzazione del simbolo "-" sul display dello strumento indica che la corrente ha verso opposto
rispetto alla connessione di Fig. 6.
9. Per l'uso delle funzioni HOLD e RANGE vedere il capitolo 4.2
- -
+ +

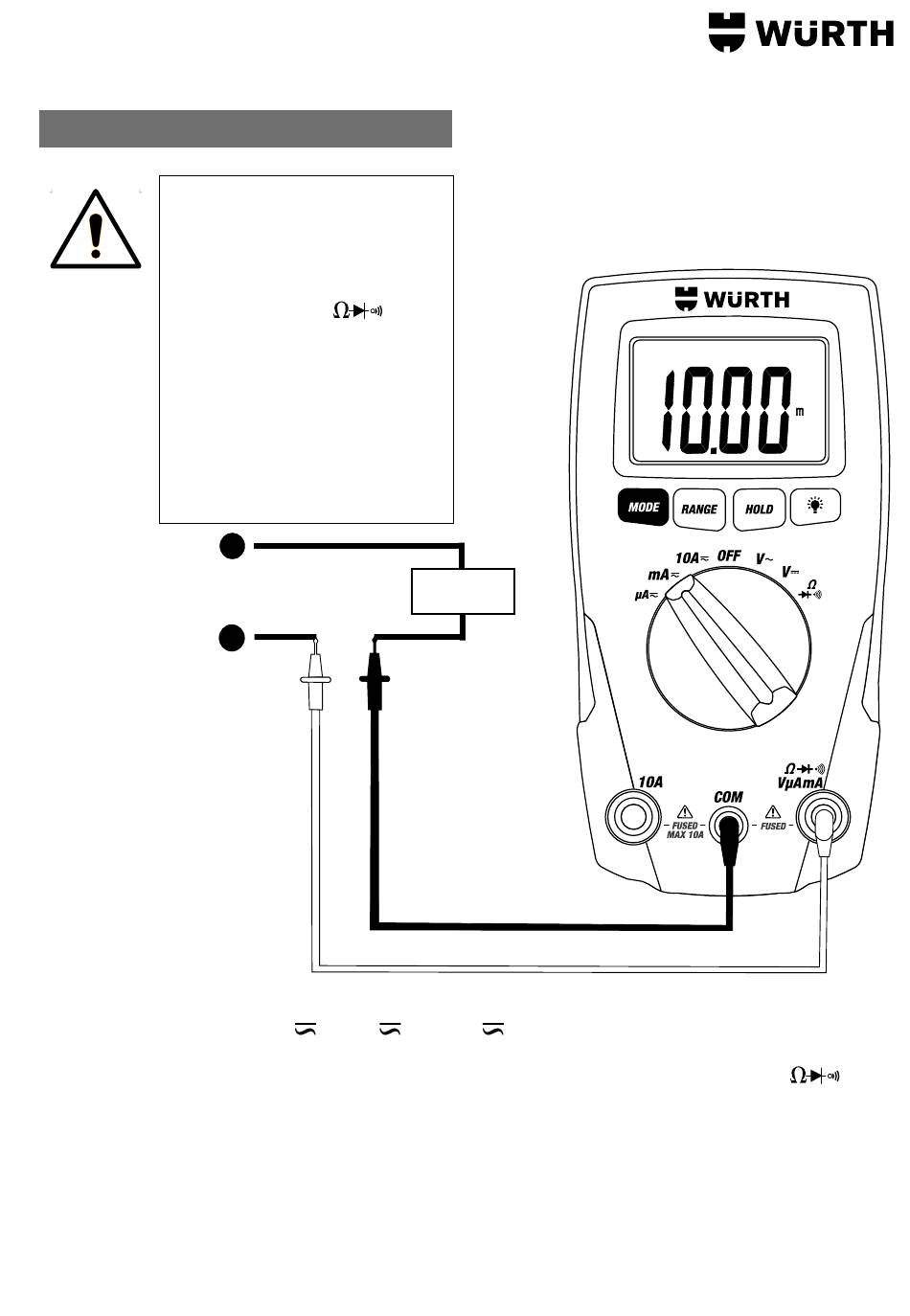

Fig. 6:
Uso dello strumento per
misura di corrente
", "mA
continua
" o "10A "
AUTO
DC
MAX 200mA
DC
A
e il
