Elektroinstallation
Version: CNX

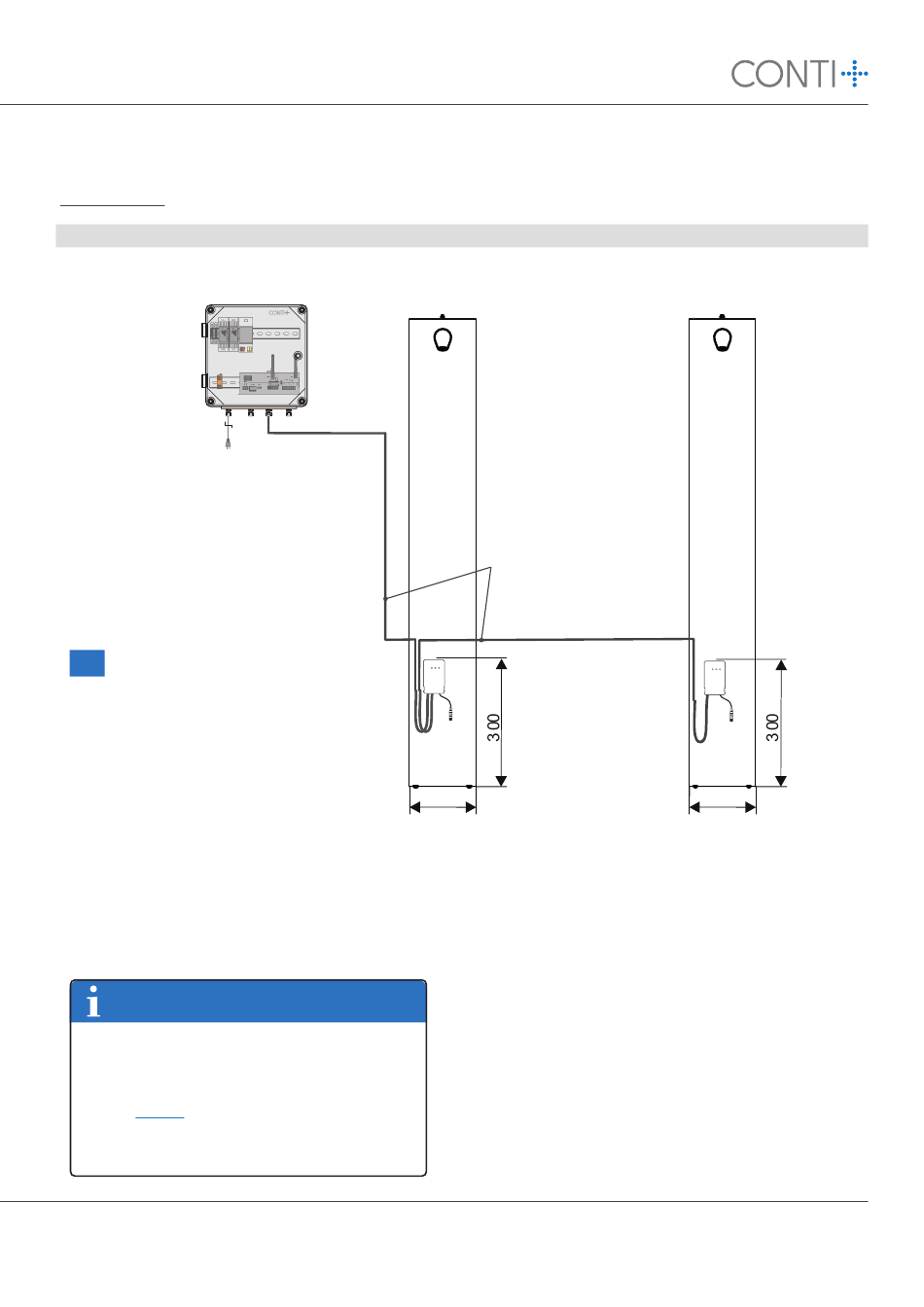

Verkabelungsschema Duschpaneele
CNX Steuerschrank
CONO140000 bis 64 Armaturen
CONO150000 bis 150 Armaturen
!
Topologie bis max� 5 Linien-
segmente bei max� 64 oder
150 Armaturen�
Max� 350 m Leitungslänge
je Liniensegment�
Leitungen von hinten, in das Duschpaneel einführen� Anschließend detaillierte Beschreibung der
Verkabelung auf Folgeseiten beachten�
Hinweis!
Zwingend erforderliche Verbindungsleitungen
sind bauseits in einem Schutzrohr/Leerrohr zu
verlegen und anzuklemmen.
▪
jeweils erforderliche Leitungstypen sind in den ent-
sprechenden Montageanleitungen angegeben:
Beispiel: J-Y(ST)Y 2x2x0,8 mm²
Die elektrische Verdrahtung darf nur von einer
Elektrofachkraft gemäß DIN VDE 105-100 durch-
geführt werden.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
An t 2
An t 1
SD-Card
SD-Card
AP
Rese t
Powe r
CNX
Ethernet
Ethernet
USB
A B
C
1
2
3
Duschpaneel 1 bis X
Elektroinstallation
Kabeltyp
J-Y(ST)Y 2x2x0,8mm
220
220
Duschpaneel X (letztes)
