19
Elektroinstallation
Version: Netzversorgung

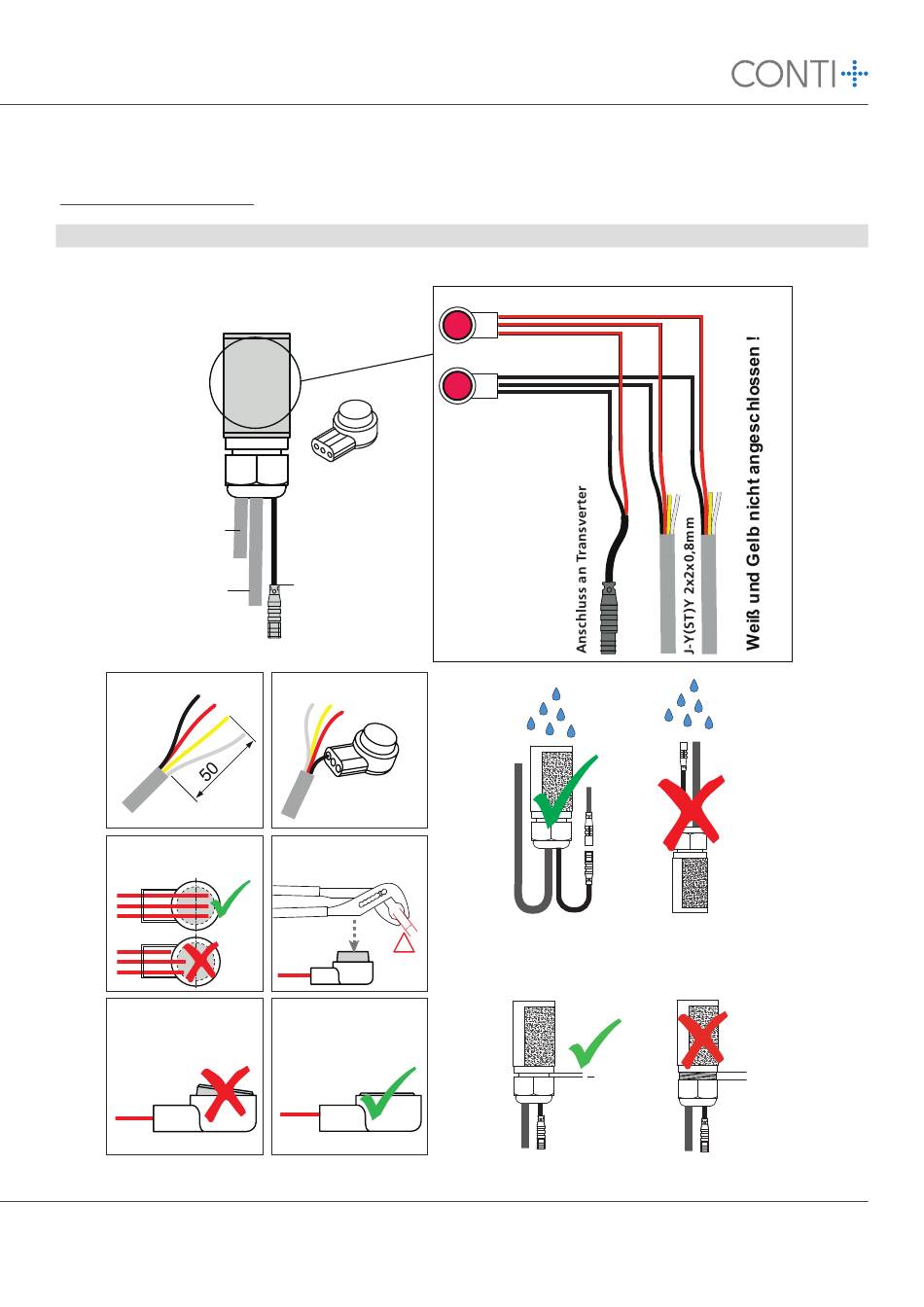

Verdrahtung Anschlussverteiler
Anschlussverteiler
Leitung 12 V/DC
vom Netzteil
Leitung 12 V/DC
zu weiteren
Armaturen
abmanteln
Rückseite transparent
nicht korrekt ge-
schlossen
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
x3 Schnell-
verbinder
(1x Reserve)
Anschluss an
Transverter
einführen
Einzeladern
Nicht abisolieren
parallel quetschen
!
parallel
komplett geschlossen
rot
schwarz
Bei der Installation von Kabeln und Steck-
verbindungen Tropfschlaufen bilden.
IP 68
<1mm
>1mm!
