18
Elektroinstallation

Version: Netzversorgung

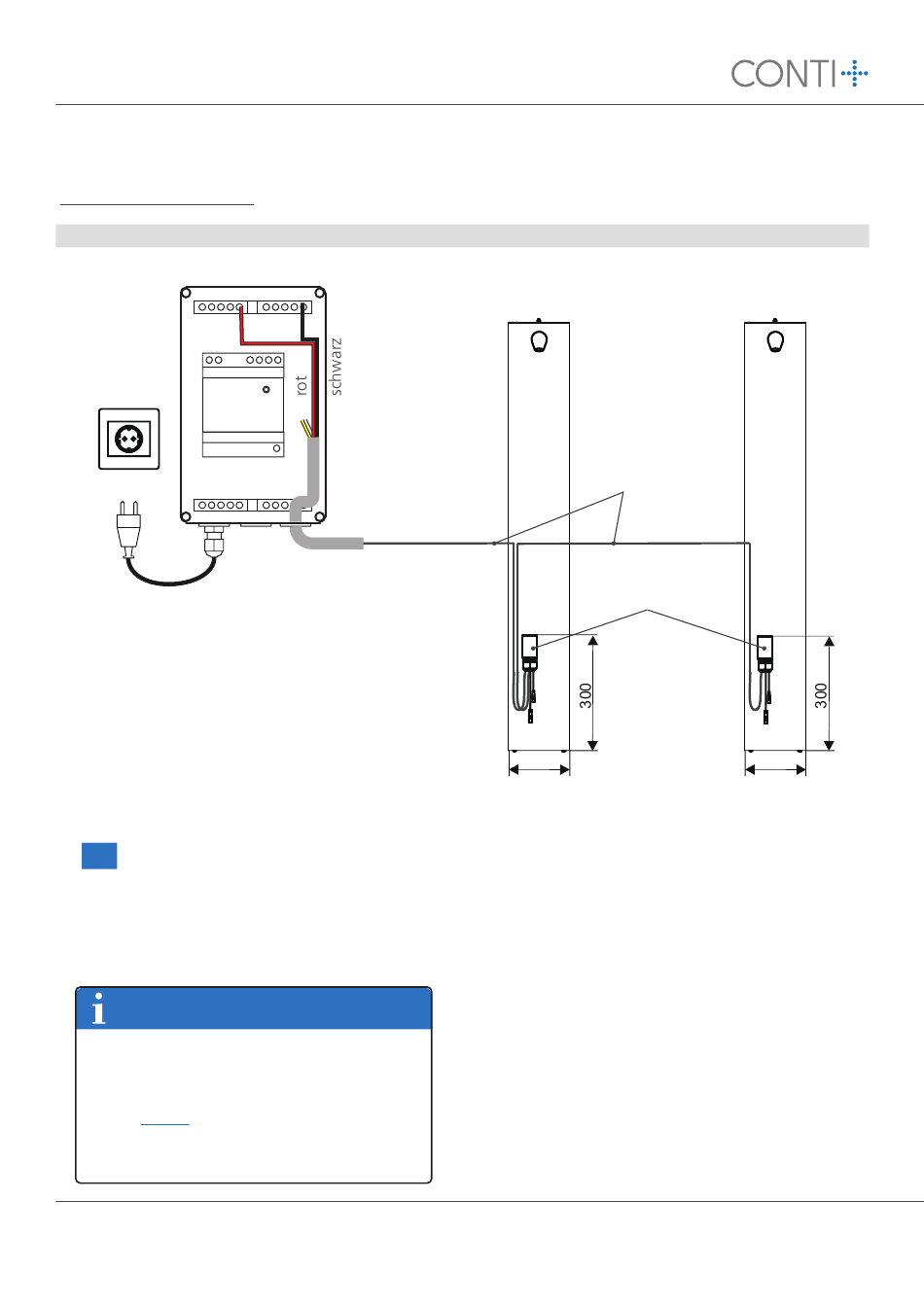

Verkabelungsschema Duschpaneele

Netzteil im Einbaukasten

X1:
+12VDC
N L
DC OK
X3:
Sektion Sektion
230 V/AC
Topologie bis max�
!
100m / 10 Armaturen
Hinweis!
Zwingend erforderliche Verbindungsleitungen
sind bauseits in einem Schutzrohr/Leerrohr zu
verlegen und anzuklemmen.
▪
jeweils erforderliche Leitungstypen sind in den ent-
sprechenden Montageanleitungen angegeben:
Beispiel: J-Y(ST)Y 2x2x0,8 mm²
Die elektrische Verdrahtung darf nur von einer
Elektrofachkraft gemäß DIN VDE 105-100 durch-
geführt werden.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
X2:
0VDC
+V -V
gelb und weiß nicht
angeschlossen
X4:
12 V/DC
Leitungen von hinten, in das Duschpaneel einführen� An-
schließend detaillierte Beschreibung der Verkabelung auf
Folgeseiten beachten�
Elektroinstallation
Kabeltyp
J-Y(ST)Y 2x2x0,8mm
Anschlussverteiler
220
Duschpaneel 1 bis X
220
Duschpaneel X (letztes)
