28.
Het apparaat voor plafondmontage moet op een minimale afstand van 25 cm van het plafond worden gemonteerd. Het apparaat
mag niet volledig aan het plafond hechten. Dit kan oververhitting en verbranding van het apparaat veroorzaken.
29.
Als de kachel is gevallen of op enigerlei wijze is beschadigd. Retourneer het naar een erkend servicecentrum voor onderzoek,
elektrische of mechanische afstelling of reparatie.
TECHNISCHE SPECIFICATIES
PAKLIJST
•
Kachel met bedraad bedieningspaneel
•
Handleiding
•
Accessoirepakket 1 set:
− 4x kunststof rail
− 4x metalen schroef

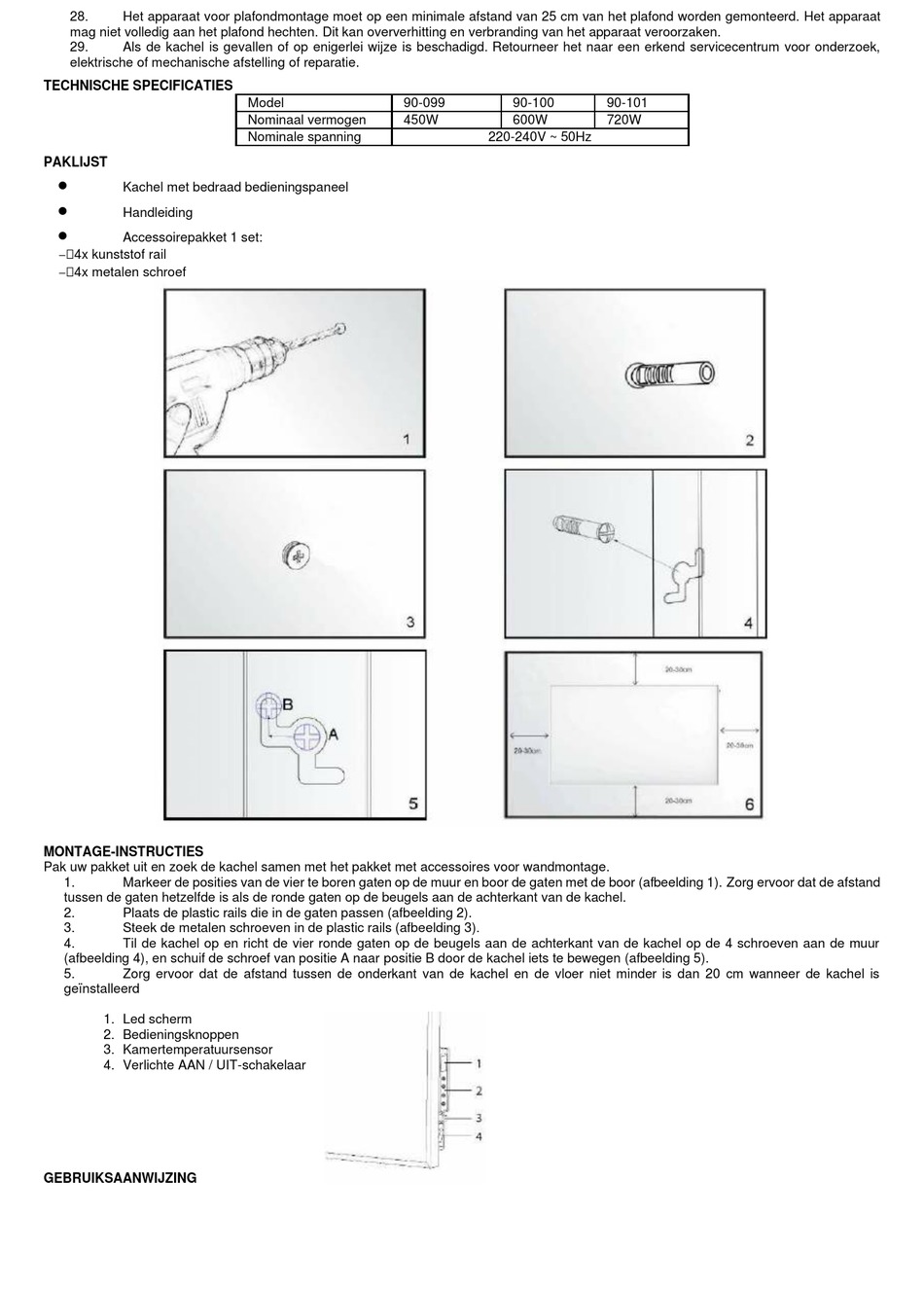

MONTAGE-INSTRUCTIES
Pak uw pakket uit en zoek de kachel samen met het pakket met accessoires voor wandmontage.
1.
Markeer de posities van de vier te boren gaten op de muur en boor de gaten met de boor (afbeelding 1). Zorg ervoor dat de afstand
tussen de gaten hetzelfde is als de ronde gaten op de beugels aan de achterkant van de kachel.
2.
Plaats de plastic rails die in de gaten passen (afbeelding 2).
3.
Steek de metalen schroeven in de plastic rails (afbeelding 3).
4.
Til de kachel op en richt de vier ronde gaten op de beugels aan de achterkant van de kachel op de 4 schroeven aan de muur
(afbeelding 4), en schuif de schroef van positie A naar positie B door de kachel iets te bewegen (afbeelding 5).
5.
Zorg ervoor dat de afstand tussen de onderkant van de kachel en de vloer niet minder is dan 20 cm wanneer de kachel is
geïnstalleerd
1. Led scherm
2. Bedieningsknoppen
3. Kamertemperatuursensor
4. Verlichte AAN / UIT-schakelaar
GEBRUIKSAANWIJZING
Model
90-099
Nominaal vermogen
450W
Nominale spanning
90-100
90-101
600W
720W
220-240V ~ 50Hz
