Technisches Handbuch
•
Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag installie-
ren.
•
Den Innenbeschlag auf den Drückerdorn schieben.
•
Das S-Modul-Kabel auf die benötigte Länge kürzen.
•

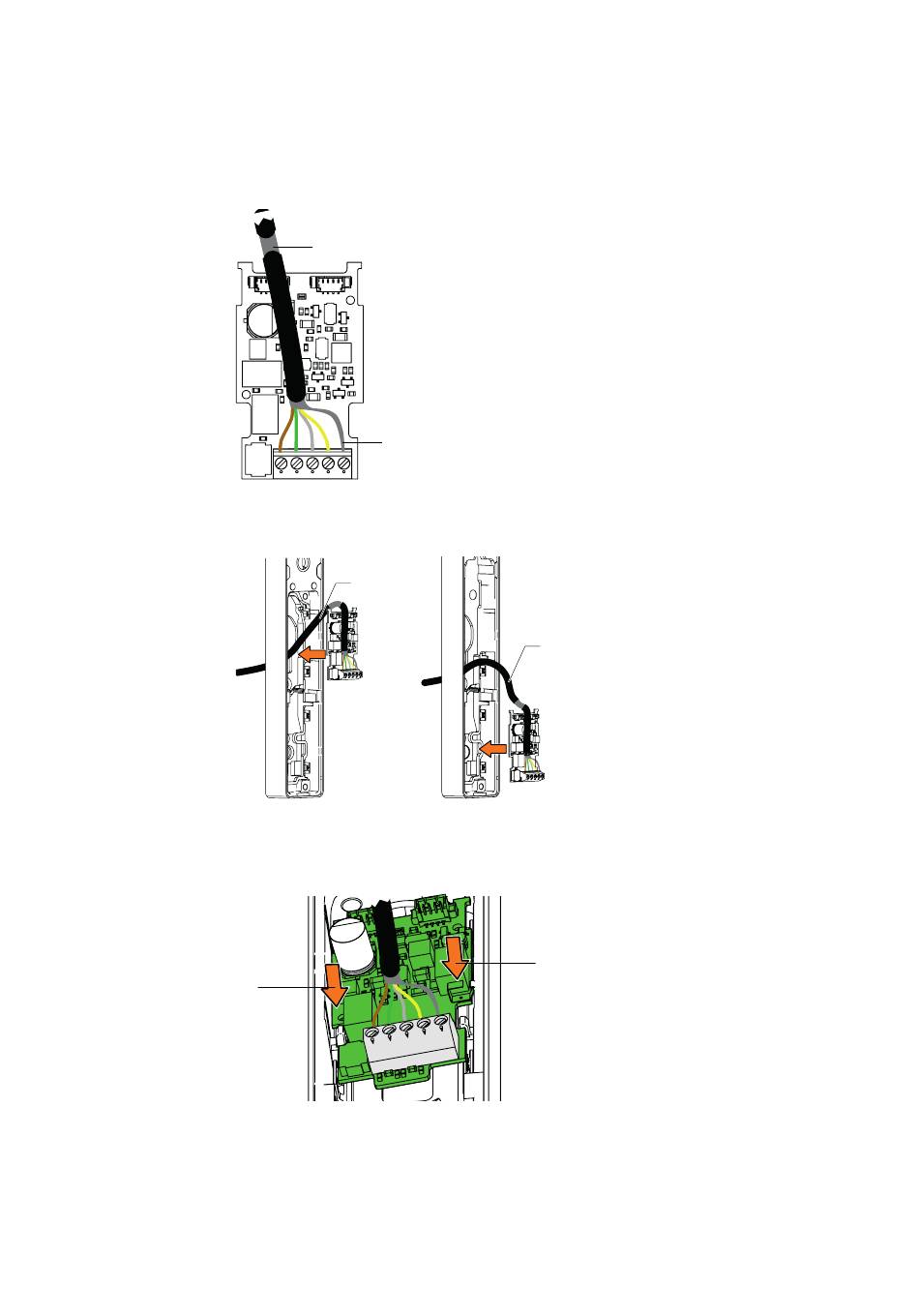

Das S-Modul-Kabel ans S-Modul anschließen, siehe Installationsschema.
•
Die Abschirmung (4) an das S-Modul anschließen (Erde).
•
Am S-Modul-Kabel die Isolation der Abschirmung entfernen (5).
•
Das S-Modul-Kabel (6) wie abgebildet verlegen.
•
Die weiteren Kabel an den ursprünglichen Stellen verlegen.
•
Das S-Modul - erst auf der Seite A dann auf der Seite B - an der ursprünglichen Stelle in
den Rahmen stecken.
A
- 08/2019
5
4
6
6
B
dormakaba c-lever pro
S-Modul
77
