dormakaba CS80 MAGNEO Ergänzung Zur Montageanleitung

In der Montage- und Bedienungsanleitung des CS80 MAGNEO (WN 058253 45532) ist das
Kapitel "DIP-Schalter-Einstellungen" auf Seite 32 durch das folgende zu ersetzen.
Der 8-polige DIP-Schalter wird durch einen 10-poligen DIP-Schalter ersetzt.
Die Funktionen von DIP 1 bis DIP 8 bleiben identisch.
10
9
8
10
7
9
8
7
6
6
5
4
5
3
2
4 1
3
2
1

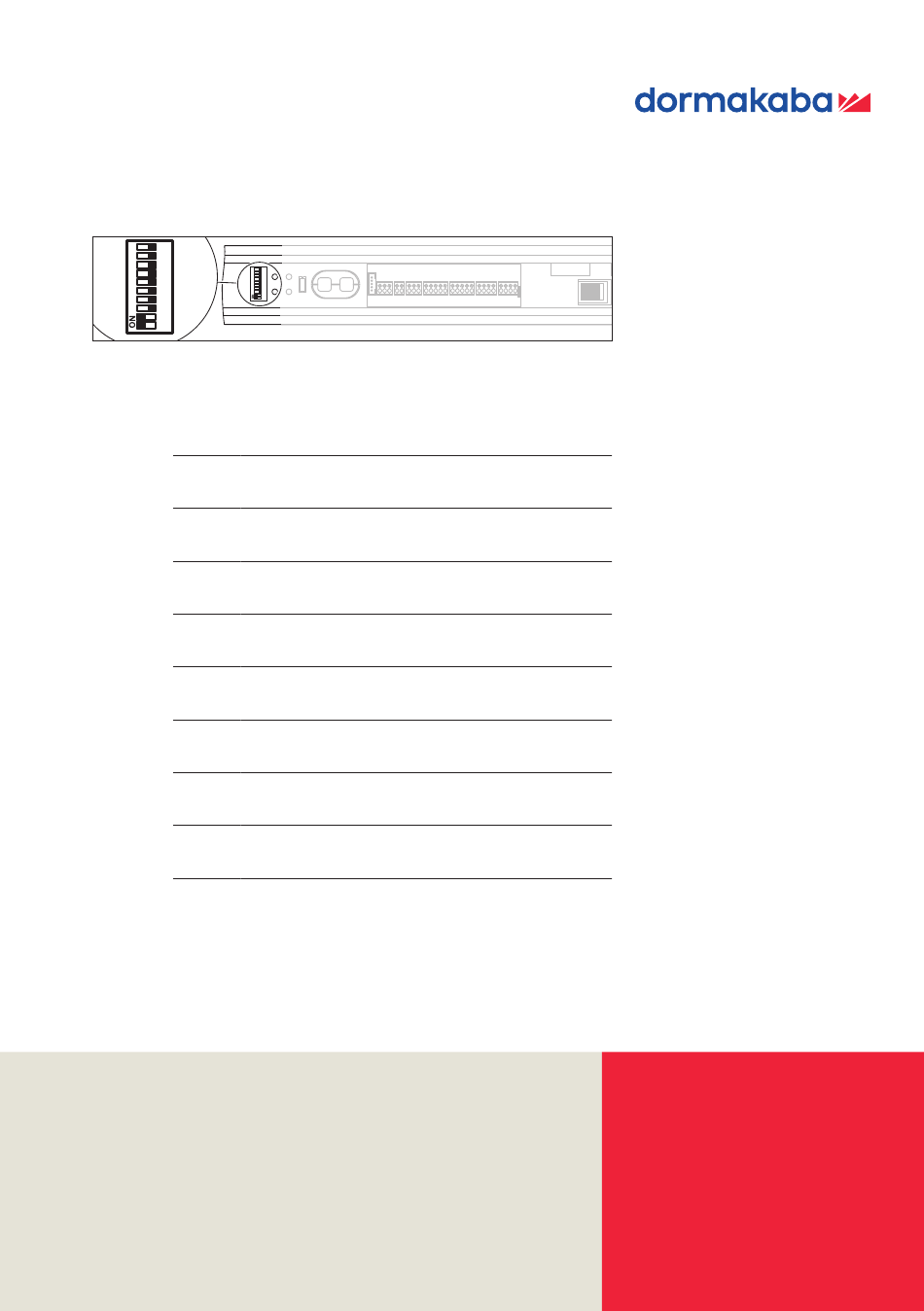

Abb. 1 Bedien- und Anzeigeelemente
Übersicht der DIP–Schalter–Einstellungen
ON
ohne Funktion
DIP 10
OFF ohne Funktion
ON ohne Funktion
DIP 9
OFF ohne Funktion
ON Verriegelung
DIP 8
OFF keine Verriegelung
ON
Erhöhter Endschub
DIP 7
OFF Sanfter Endschub
ON Betriebsart DAUERAUF aktiv
DIP 6
OFF Betriebsart AUTOMATIK aktiv
ON Taster außen aktiv
DIP 5
OFF Bewegungsmelder außen aktiv
ON
Taster innen aktiv
DIP 4
OFF Bewegungsmelder innen aktiv
ON Test high aktiv
DIP 3
OFF Test low aktiv
ON Test Sensor Nebenschließkante aktiv
DIP 2
OFF Test Sensor Nebenschließkante inaktiv
ON
Test Sensor Hauptschließkante aktiv
DIP 1
OFF Test Sensor Hauptschließkante inaktiv
CS80 MAGNEO
Ergänzung zur Montageanleitung
Supplement to the ounting instructions
WN 059458 45532 – 2018-07
DE | EN
