Varisol F411 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen
•
Maßband
•
Standfeste Leitern
•
Schlüsselsatz: Kreuz – Schlitz, ISK , Torx
•
Nietzange + 3mm Nieten
•
Handbohrmaschiene
•
Motoreinstellkabel (nicht bei Funkmotor)
2. Vor der Demontage
Tipp
Nehmen Sie ein Maßband und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen
Bespannung übereinstimmt.
Lassen Sie die Fallstange etwas herunter fahren.
Klemmen Sie den Motor in der Verteilerdose ab.

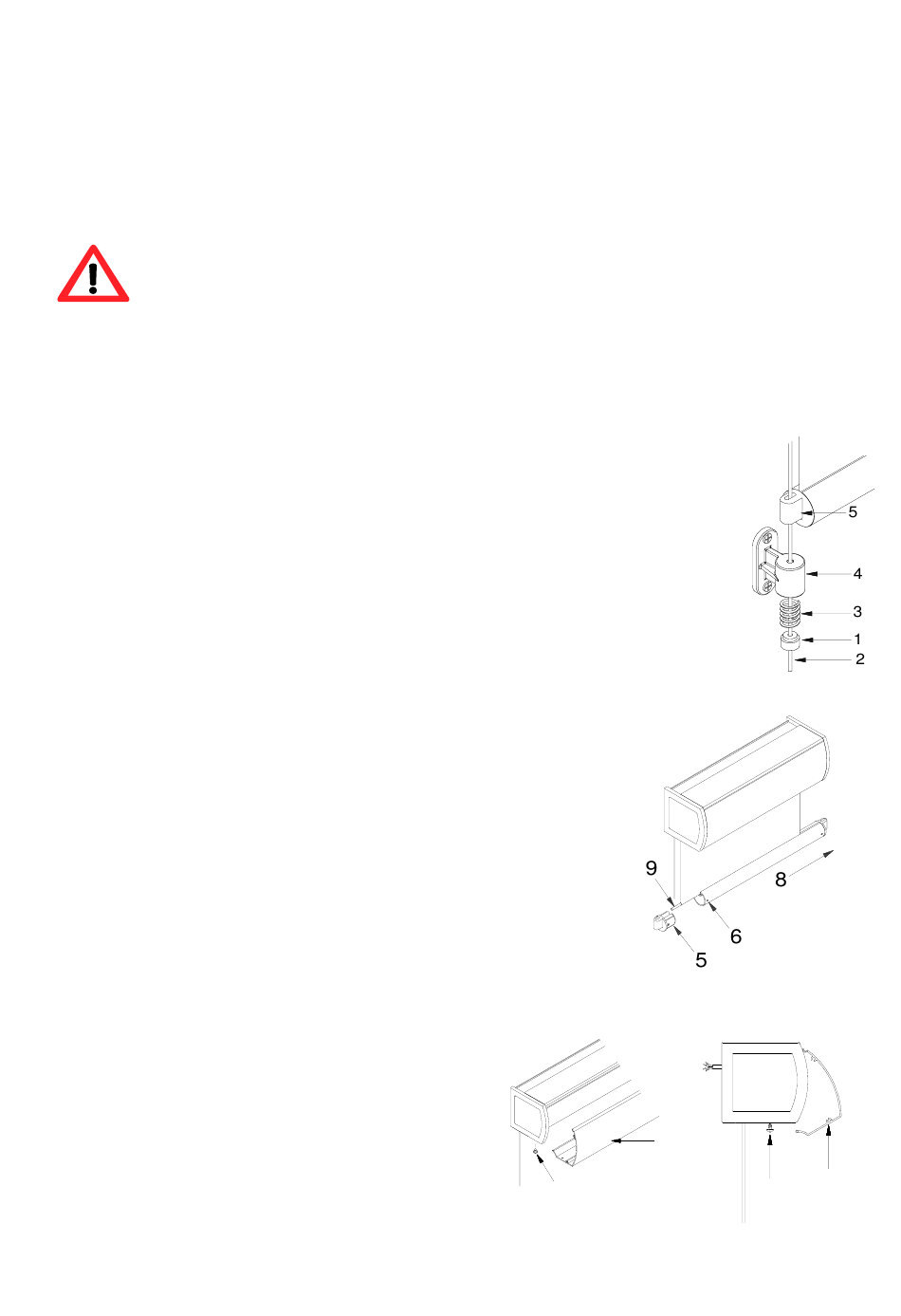

Lösen Sie die Klemmschrauben (1) an den Seilspannern (4).
Nehmen Sie die Klemmschrauben (1) und die Spannfedern (3) ab.
Ziehen Sie die Führungsseile (2) nach oben aus den Seilspannern (4) und den
Seilführungen des Ausfallprofils (5).
3. Demontage der Bespannung (Fallprofil)
Bohren Sie an einer Seite am Ausfallprofil die Niete (6) heraus. Ziehen Sie die
Seilführung (5) seitlich heraus. Ziehen Sie das Ausfallprofil vom Tuch ab (8) und
nehmen den Keder (9) aus dem Hohlsaum heraus.
4. Demontage der Bespannung (Tuchwelle)
Drehen Sie die Schrauben (10), an der Unterseite der Markise,
an beiden Seiten heraus und klappen die Blende (11) nach
vorne weg. Legen Sie diese beiseite.
