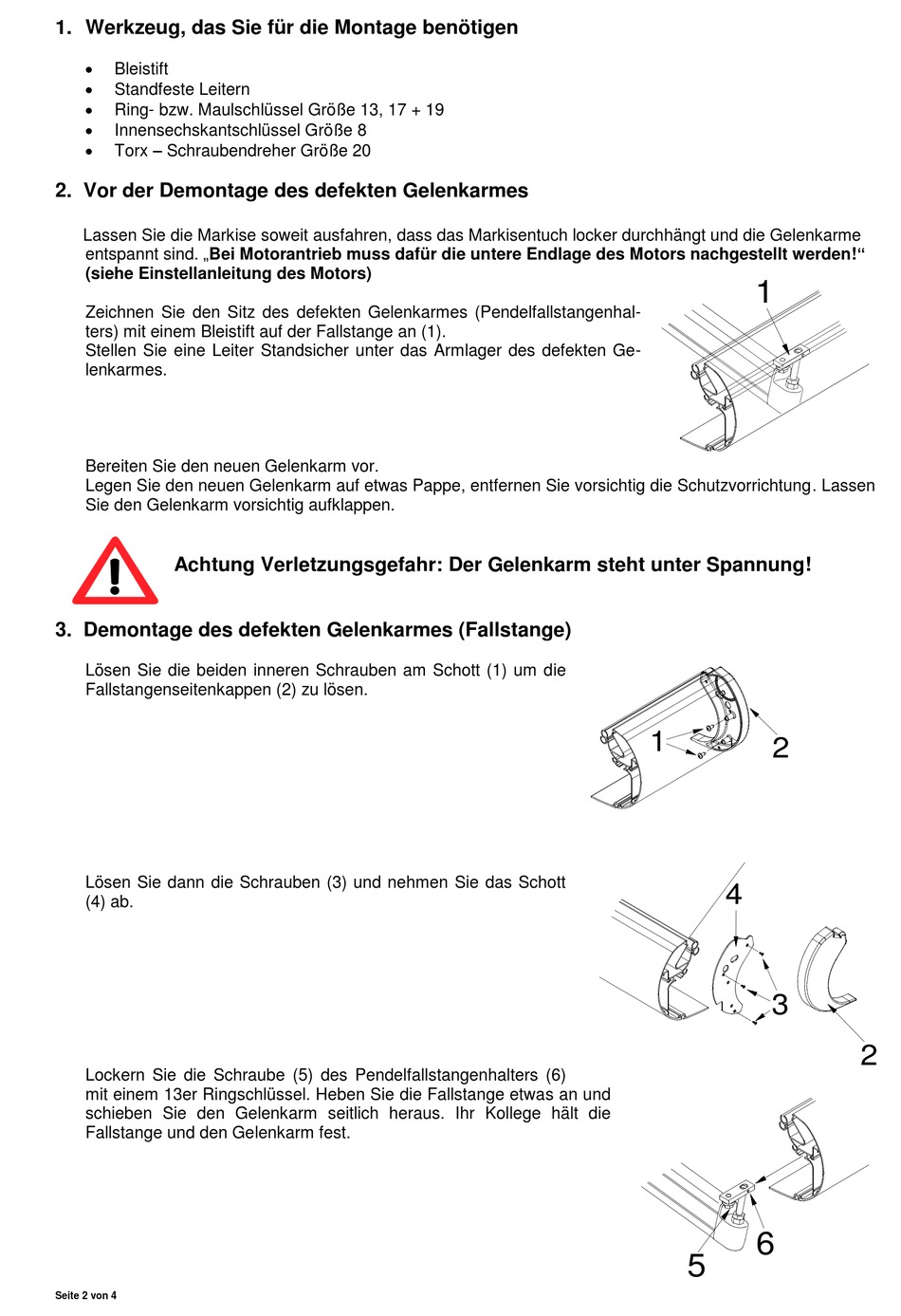

Varisol K500 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen

Bleistift

Standfeste Leitern

Ring- bzw. Maulschlüssel Größe 13, 17 + 19

Innensechskantschlüssel Größe 8

Torx – Schraubendreher Größe 20
2. Vor der Demontage des defekten Gelenkarmes
Lassen Sie die Markise soweit ausfahren, dass das Markisentuch locker durchhängt und die Gelenkarme
entspannt sind. „Bei Motorantrieb muss dafür die untere Endlage des Motors nachgestellt werden!"
(siehe Einstellanleitung des Motors)
Zeichnen Sie den Sitz des defekten Gelenkarmes (Pendelfallstangenhal-
ters) mit einem Bleistift auf der Fallstange an (1).
Stellen Sie eine Leiter Standsicher unter das Armlager des defekten Ge-
lenkarmes.
Bereiten Sie den neuen Gelenkarm vor.
Legen Sie den neuen Gelenkarm auf etwas Pappe, entfernen Sie vorsichtig die Schutzvorrichtung. Lassen
Sie den Gelenkarm vorsichtig aufklappen.
Achtung Verletzungsgefahr: Der Gelenkarm steht unter Spannung!
3. Demontage des defekten Gelenkarmes (Fallstange)
Lösen Sie die beiden inneren Schrauben am Schott (1) um die
Fallstangenseitenkappen (2) zu lösen.
Lösen Sie dann die Schrauben (3) und nehmen Sie das Schott
(4) ab.
Lockern Sie die Schraube (5) des Pendelfallstangenhalters (6)
mit einem 13er Ringschlüssel. Heben Sie die Fallstange etwas an und
schieben Sie den Gelenkarm seitlich heraus. Ihr Kollege hält die
Fallstange und den Gelenkarm fest.
