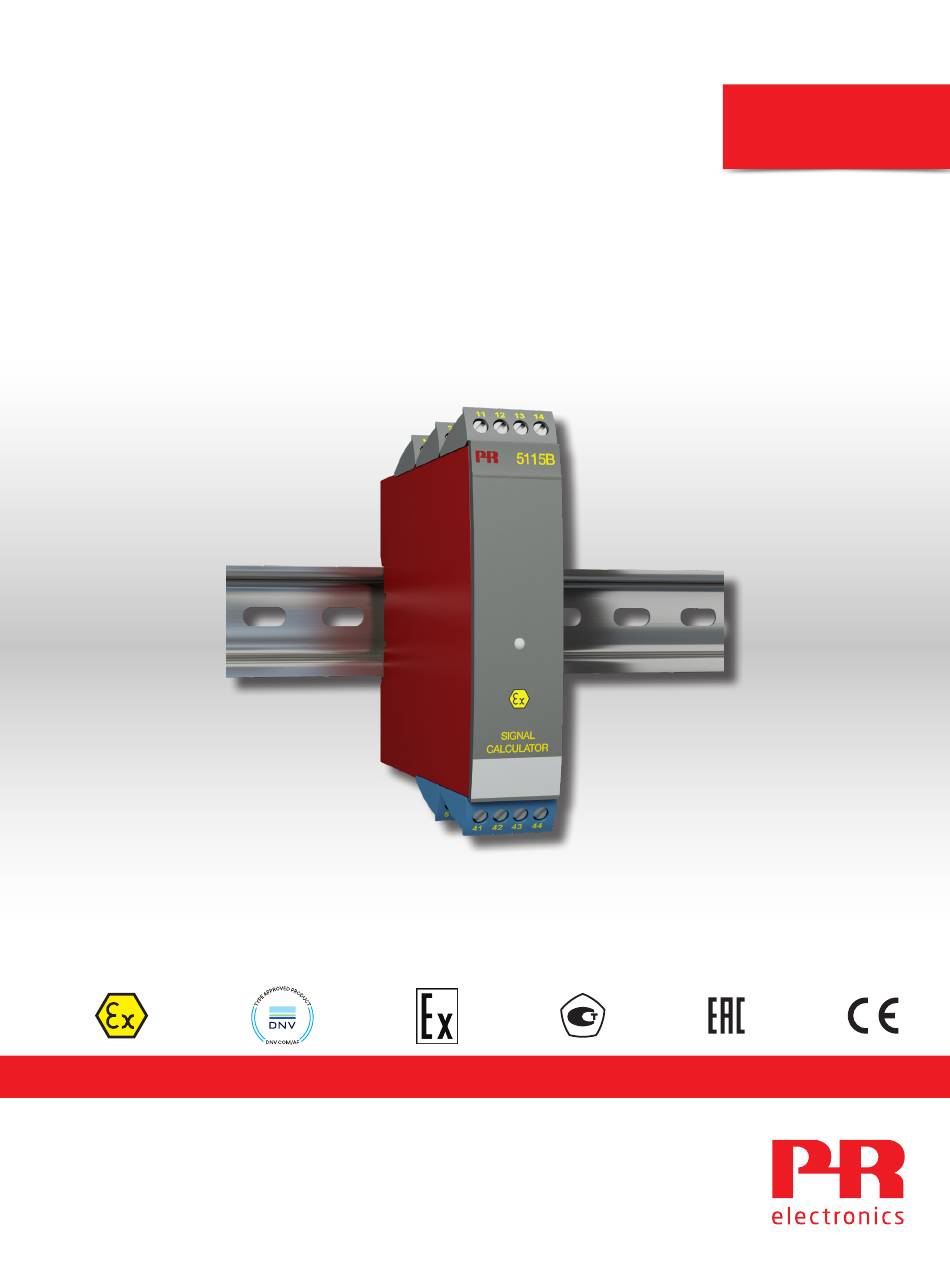

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5115 Signal-Recheneinheit TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5115V105- DE A b S eriennr. : 1911290 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Signal-Recheneinheit 5115 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Zur Einhaltung der Sicherheitsabstände dürfen die Relaiskontakte des Gerätes nicht an sowohl gefährliche und ungefährliche Spannung angeschlosssen werden. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst 5115V105-DE... - Seite 7 Anwendungen Redundante Messung Ausgang Sensorfehler Versorgung 1 Sensor 2 Ausgänge Ausgang 1 Ausgang 2 Versorgung Berechnungs- funktionen: A + B, A - B, 2 Signale 4...20 mA A * B und A / B A - B Messumf. B Versorgung 1 Signal 4...20 mA 2 Ausgänge Ausgang 1...
-
Seite 8: Verwendung
Signal-Recheneinheit 5115 • Redundante Messungen mit 2 Eingangssignalen • Signal-Berechnungen mit den vier Grundrechenarten • Zweifacher Ausgang • Eingänge: WTH, Ohm, TE, mV, mA und V • Universelle AC- oder DC-Spannungsversorgung Verwendung • Redundante Temperaturmessungen mit zwei Temperaturfühlern, wobei der zweite Temperaturfühler die Messung übernimmt, wenn im ersten Fühler ein Fehler auftritt. -
Seite 9: Bestellangaben
Der maximale Leistungsbedarf entspricht der maximalen Leistung, die an den Klemmen 31 und 33 benötigt wird. Die maximale Verlustleistung entspricht der maximalen Leistung, die durch das 5115-Gerät verbraucht wird. Isolationsspannung, Test / Betrieb ......3,75 kVAC / 250 VAC PELV/SELV. - Seite 10 Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte: Allgemeine Werte Absolute Eingangsart Temperaturkoeffizient Genauigkeit Alle ≤ ±0,05% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±10 μV ≤...
- Seite 11 WTH- und linearer Widerstandseingang Eingangsart Min. Wert Max. Wert Min. Spanne Norm Pt46 0°C +400°C 25°C GOST 6651-59 Pt100 -200°C +850°C 25°C IEC 60751 Ni100 -60°C +250°C 25°C DIN 43760 Cu53 0°C +400°C 100°C GOST 6651-59 Lin. Widerstand 0 Ω 5000 Ω...
- Seite 12 Um ..........250 V Ex- / I.S-Daten für 5115 B1 (Eingang 1 bei 5115B3) Klemmen 41, 42, 44 bis 43 (51, 52, 54 bis 53) Uo.
-
Seite 13: Anschlüsse
Anschlüsse Versorgung: Eingänge: WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, interne CJC 41 42 41 42 41 42 WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, interne CJC 51 52 51 52 51 52 TE, externe CJC Widerst., 2-Leiter Widerst., 3-Leiter Widerst., 4-Leiter 41 42 41 42... - Seite 14 Anschlüsse Eingänge: 2-Draht-Umformer Strom 41 42 41 42 41 42 2-Draht-Umformer Strom 51 52 51 52 51 52 Spannung > 2,5 V Spannung <= 2,5 V Potm. via 2,5 V ref. 41 42 41 42 41 42 Spannung > 2,5 V Spannung <= 2,5 V Potm.
-
Seite 15: Blockdiagramm
Blockdiagramm 5115V105-DE... -
Seite 16: Wahl Des Eingangsarts (5115A)
Wahl des Eingangsarts (5115A) Eingang JP 1 JP 2 JP 3 JP 4 Temperatur-Eingang 1 Temperatur-Eingang 2 Strom-/Spannungs-Eingang 1 Strom-/Spannungs-Eingang 2 5115 Verbindung mit Loop Link C O M Loop Link Kommu- nikation 5115 5115V105-DE... -
Seite 17: Beschreibung Der Funktionen
Beschreibung der Funktionen Allgemeines: Ausgang 1 und Ausgang 2 können für Standard-Strom-/Spannungssignale im Bereich von 0/4...20 mA und 0...10 V DC konfiguriert werden. Werden die arithmetischen Funktionen verwendet, sind auch bis zu 4 Konstanten, K1, K2, K3, und K4 zu definieren. Die Funktionen können für beide Ausgänge getrennt gewählt werden. -
Seite 18: Funktion Der Grune Led
Konfiguration von Eingang 2: Da das tatsächliche Eingangssignal 2 skaliert werden soll, muss K2 = 0 sein. Konfiguration von K4: Im Beispiel ist kein Offset des Ausgangs erforderlich, also ist K4 = 0. Eingang 1 + K2 Division: x K3 + K4 Eingang 2 + K2 Nach der Berechnung wird das Divisionsergebnis an den gewählten Ausgang weitergegeben. -
Seite 19: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 2208 Optionen für TE-Kr, Pt46 und Cu53 hinzugefügt. 5115V105-DE... - Seite 20 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
