PR electronics 5203B-U9 Produkthandbuch
Ex-ventil- / alarmtreiber
Inhaltsverzeichnis
Quicklinks
Produkthandbuch
5203B-U9
Ex-Ventil- / Alarmtreiber
TEMPERATUR
|
EX- SCHNITTSTELLEN
Nr. 5203B - U9V107- DE
Ab Seriennr.: 5203-F1: 241537041
5203-H1: 221521025 / 5203-H2: 251368094
5203-I1: 221521030 / 5203-I2: 251368048
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 5203B-U9
Inhaltszusammenfassung für PR electronics 5203B-U9

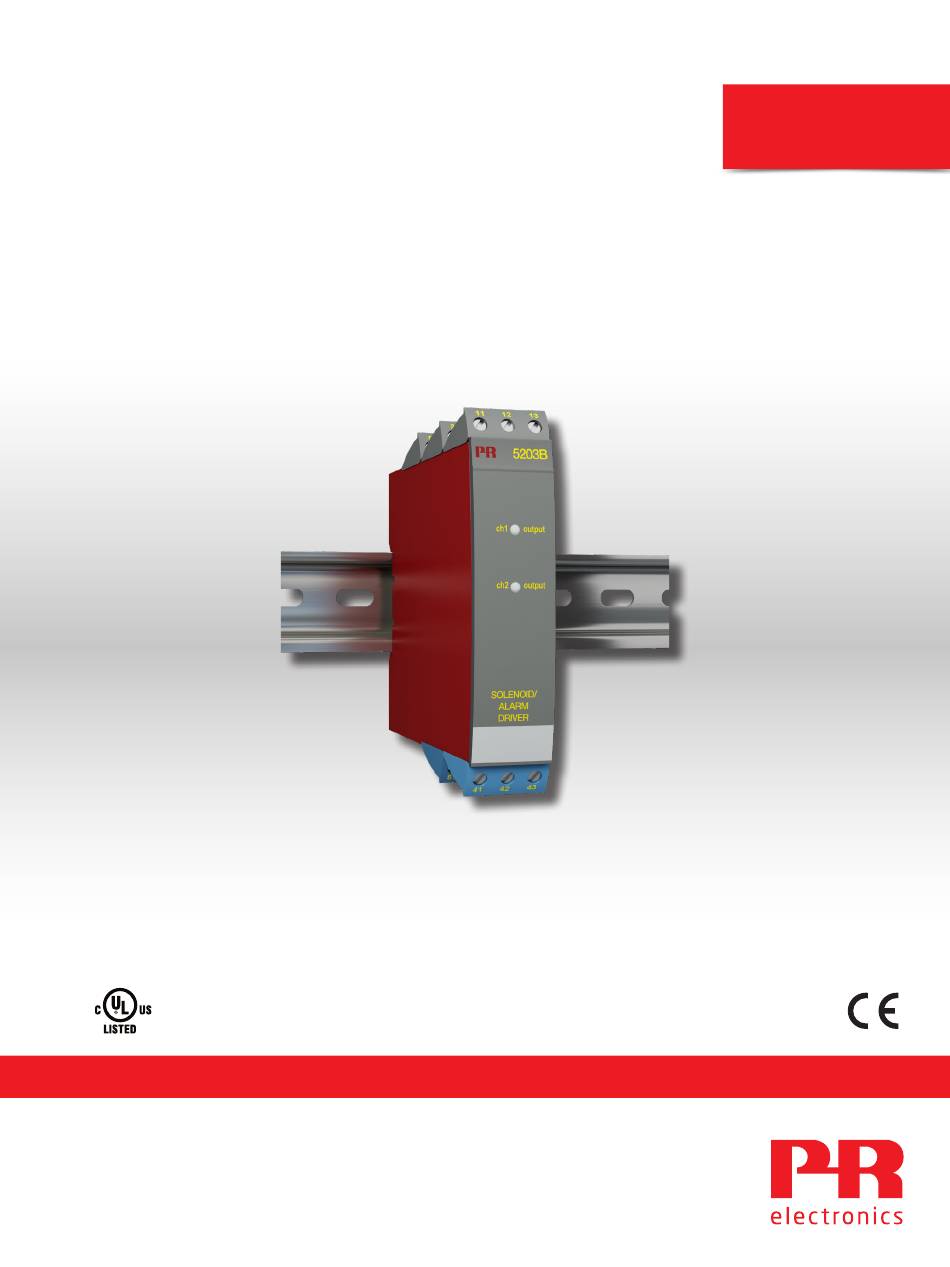

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5203B-U9 Ex-Ventil- / Alarmtreiber TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 5203B - U9V107- DE Ab Seriennr.: 5203-F1: 241537041 5203-H1: 221521025 / 5203-H2: 251368094 5203-I1: 221521030 / 5203-I2: 251368048...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Ex-Ventil- / Alarmtreiber 5203B-U9 Inhalt Warnung.................... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Zur Einhaltung der Luft- und Kriechstrecken für das Gerät 5202B4 dürfen an einem Kanal mit einem eigensicheren Signal an einem Relais kein nicht-eigensicheres Signal am zweiten Relais angeschlosssen werden. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de, Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst. Abbildung 2: Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-zieht. -
Seite 7: Verwendung
Ex-Ventil- / Alarmtreiber 5203B-U9 • UL 913-zugelassene Version nur für den US-Markt • 1- oder 2-Kanal-Ausführung • Ventiltreiber für I.S.-Bereich • 3 / 5 Port 3,75 kVAC galvanische Isolation • Digitalgesteuerte Spannungsversorgung für I.S.-Bereichen • Universelle Versorgung mit AC oder DC Verwendung •... -
Seite 8: Anwendungen
Anwendungen Ventil Digital- eingang Versorg- Leuchtdiode, LED Digital- eingang Versorg- Akustischer Alarm Digital- eingang Versorg- 5203B-U9V107-DE... -
Seite 9: Bestellangaben
Bestellangaben Eingang I.S.-Barriere Kanäle I.S.-Zulassung 5203B Einfach UL913 : -U9 Kontakt Einfach Zweifach Elektrische Daten Umgebungsbedingungen Spezifikationsbereich ....... . . -20°C bis +60°C Kalibrierungstemperatur . -
Seite 10: Dip-Schalter-Programmierung
I.S.-Daten Typ: 5203B-U9_F 5203B-U9_H 5203B-U9_I U m : 250 V 250 V 250 V U o : 28 VDC 28 VDC 28 VDC I o : 115 mADC 110 mADC 93 mADC P o : 0,81 W 0,77 W 0,65 W L o : 2 mH 2,6 mH... -
Seite 11: Blockdiagramm
Blockdiagramm CH 1 Versorgung V reg. 24...230 VAC & 24...250 VDC Versorgung Ausgang + D ri ver V reg. Eingang + Ausgang 5203B-U9 Kanal 1 Eingang Masse 5203B-U9 Kanal 2 CH 2 5203B-U9V107-DE... -
Seite 12: Anschlüsse
Anschlüsse Versorgung: Digitaleingänge: Kontakt Kontakt I.S.-Ausgänge: Ventil, ON / OFF Leuchtdiode, LED Akustischer Alarm Ventil, ON / OFF Leuchtdiode, LED Akustischer Alarm 5203B-U9V107-DE... -
Seite 13: Ul Control Drawing
≥ ≥ ... -
Seite 14: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 2535 Neues EAC Ex-Zertifikat. 2540 Modell 5203B-U9 eingeführt. 5203B-U9V107-DE... - Seite 15 Gewährleistungszeitraums sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner in Dänemark sowie Niederlassungen und autorisierte Partner Ihrer Nähe finden Sie unter prelectronics.de.
