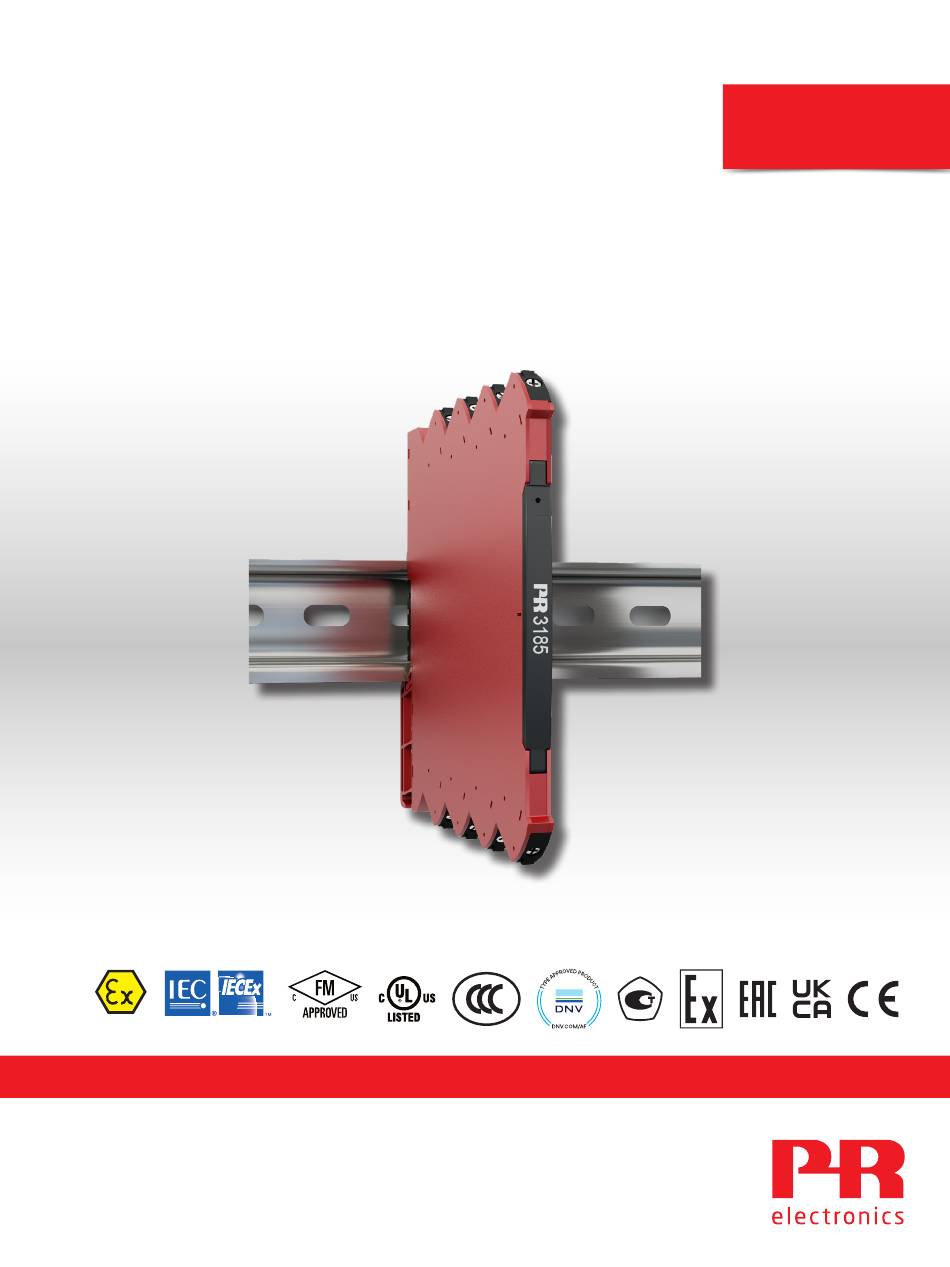

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 3185 Schleifengespeister Signaltrenner ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 3185V103- DE A b S eriennr. : 2210 4 6149...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine branchenunabhängige Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern. -
Seite 3: Inhaltsverzeichnis
3185 Schleifengespeister Signaltrenner Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Zur Vermeidung von Explosionen und schweren Verletzungen: Geräte mit mechanischen Fehlern müssen zur Reparatur oder zum Austausch an PR electronics zurückgegeben werden. Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Bevor das Gerät fest eingebaut ist, darf keine gefährliche Spannung angeschlossen werden. -
Seite 5: Sicherheitsregeln
Anweisungen in dieser Installationsanleitung vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, bitte mit dem Händler vor Ort Kontakt aufnehmen oder alternativ mit PR electronics GmbH www.prelectronics.com Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bezüglich der Installation elektrischer Apparaturen zu erfolgen, z. B. -
Seite 6: Montage/Demontage Des Systems 3000
Montage/Demontage des Systems 3000 Montage auf Hutschiene (Abb. 1) Demontage von Hutschiene (Abb. 2) Das Gerät wird auf die Schiene aufgeklipst. Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der Schiene gelöst, indem man die untere Verriegelung nach unten bewegt. 3185V103-DE... -
Seite 7: Installation Auf Hutschiene
Bei Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für Stromschienen gestützt werden (PR-Artikelnr.: 9404). Kennzeichnung Die Frontplatte des 3185 ist zur Anbringung eines Etiketts mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. 3185V103-DE... -
Seite 8: Verwendung
Geringer Eingangsspannungsabfall, Typ 1,35 V + VAusgang. • Exzellente Wandlungsgenauigkeit, besser als 0,1% im Bereich 0…20,5 mA. • 3185 arbeitet im Funktionsbereich 0...23 mA und entspricht somit den Anforderungen von NAMUR NE43. • Ein- und Ausgänge sind potentialfrei und galvanisch getrennt. •... -
Seite 9: Anschlüsse
Anschlüsse 0...20 mA Eingang Ausgang Belastung Kanal 1 Kanal 1 0...20 mA Eingang Ausgang Belastung Kanal 2 Kanal 2 Sicherer Bereich oder Zone 2 / Cl. 1, Div. 2, gr. A-D 3185V103-DE... -
Seite 10: Bestellangaben
Bestellangaben Kanäle 3185A Einfach Zweifach Beispiel: 3185A2 Zubehör 9404 Gerätehalter für Stromschiene Elektrische Daten Umgebungsbedingungen: Betriebstemperatur ........-25°C bis +70°C Lagertemperatur . - Seite 11 Genauigkeitswerte Eingangsart Absolute Genauigkeit Temperaturkoeffizient ≤ ± 10 μA + 0,05% des ≤ ± 2 μA / °C max. Wertes der gewählten Messspanne EMV-Immunitätseinwirkung ..... . . < ±0,5% d. Messsp. Erweiterte EMV-Immunität: NAMUR NE 21, A Kriterium, Burst .
-
Seite 12: Installationsanleitung
Installationsanleitung UL-Einbau Nur Kupferleiter für 60/75°C verwenden. Leitungsquerschnitt ........AWG 26-12 UL-Dateinummer . -
Seite 13: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Anmerkungen 1244 Erstversion des Produktes. 1803 Spezifikation für max. Leistungsbedarf hinzugefügt. PESO/CCOE-Zulassung hinzugefügt. 2108 PESO/CCOE-Zulassung aufgegeben. CCC-Zulassung hinzugefügt. ATEX- und IECEx-Zulassungen aktualisiert - Ex na in Ex ec geändert. Typenschild aktualisiert. - Seite 14 Gewährleistungszeitraums. sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.com.
