13 Riemenspannung berechnen

Für Rundriemen Ø15mm mit Zugträger
Die Rundriemenspannung soll 0,8% betragen!
Der Rundriemen kann bei einer höheren Spannung mehr Gewicht ziehen als bei einer ge-
ringeren Spannung. Bei einer zu geringen Spannung, kann es zu einem Durchrutschen
des Riemens auf der Antriebsscheibe in dem Keilprofil kommen.
Spannung 0,5% = 47,5kg Zugkraft/Riemen, 0,8%=77,5kg Zugkraft/Riemen
Achtung: Bei mehrfachem Planschneiden und Schweißen des Rundriemens, erhöht sich
die Spannung unzulässig im Rundriemen! Eine Spannungskorrektur soll nur an der selben
Schweißstelle durchgeführt werden. Bei mehreren Schweißstellen wird die Wirkung des
Zugträgers geschwächt, da dieser unnötig getrennt und die Dehnung während der Belas-
tung größer wird.
13.1 Überprüfen Riemenspannung durch das Messen der Rundrie-
menlängung
Vorgehensweise:

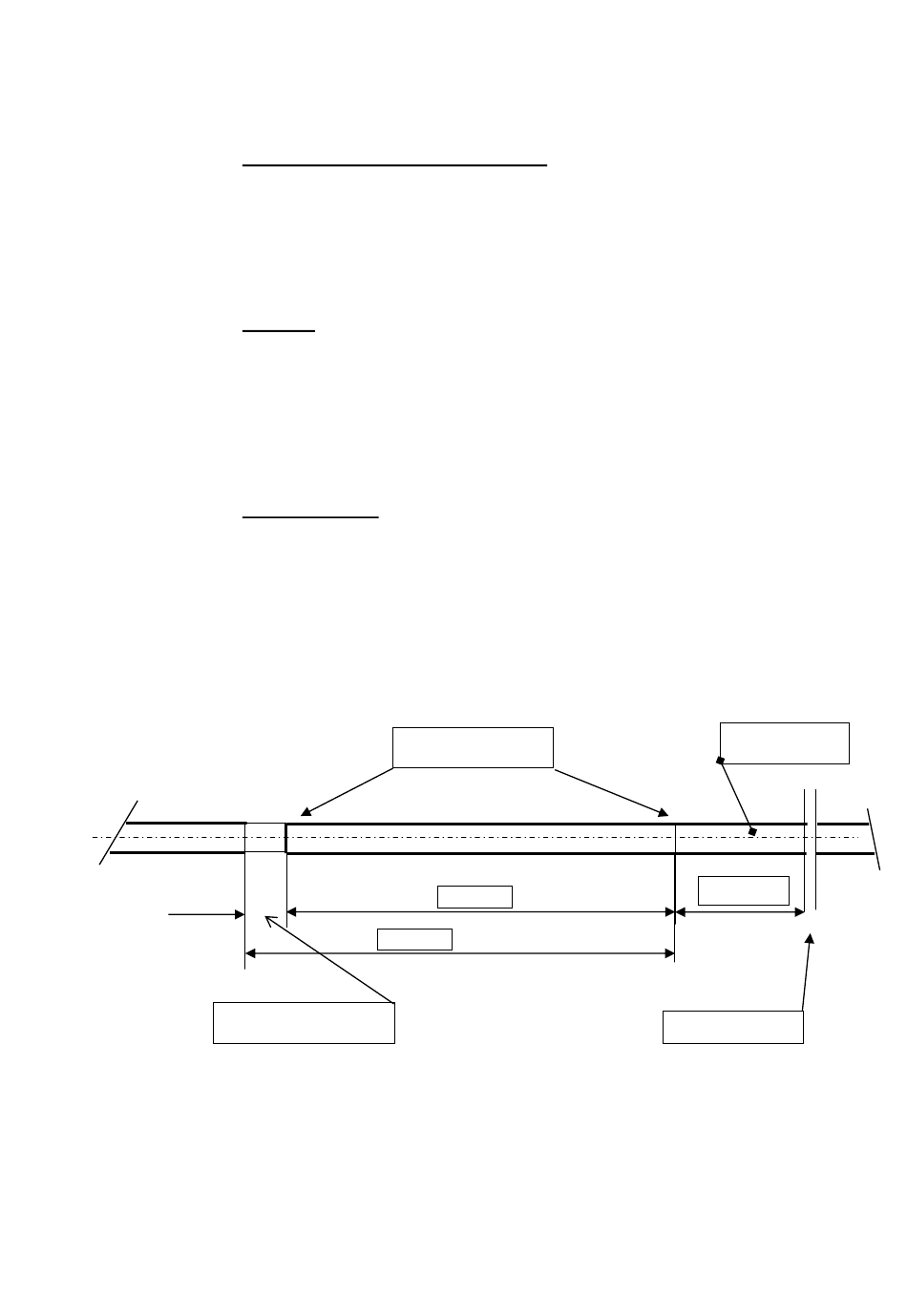

1. Auf dem Rundriemen mit 1000mm Abstand eine Kennzeichnung mittels Filzstift, Kugel-
schreiber oder ähnlichem aufbringen. Diese sollte nicht am Ende des Riemens sein.
2. Eine Spannung mittels einer Spannvorrichtung aufbringen.
3. Die Veränderung der Kennzeichnung beobachten.
4. Die Spannung von 0,8% ist vorhanden, wenn sich der Riemen um 11mm gelängt hat.
5. Das Endmaß zwischen der Kennzeichnung muss 1011mm betragen.
Rundriemen
Kennzeichnung
mind.100
1000mm
1011mm
Dehnung 11mm
Schweißstelle !
