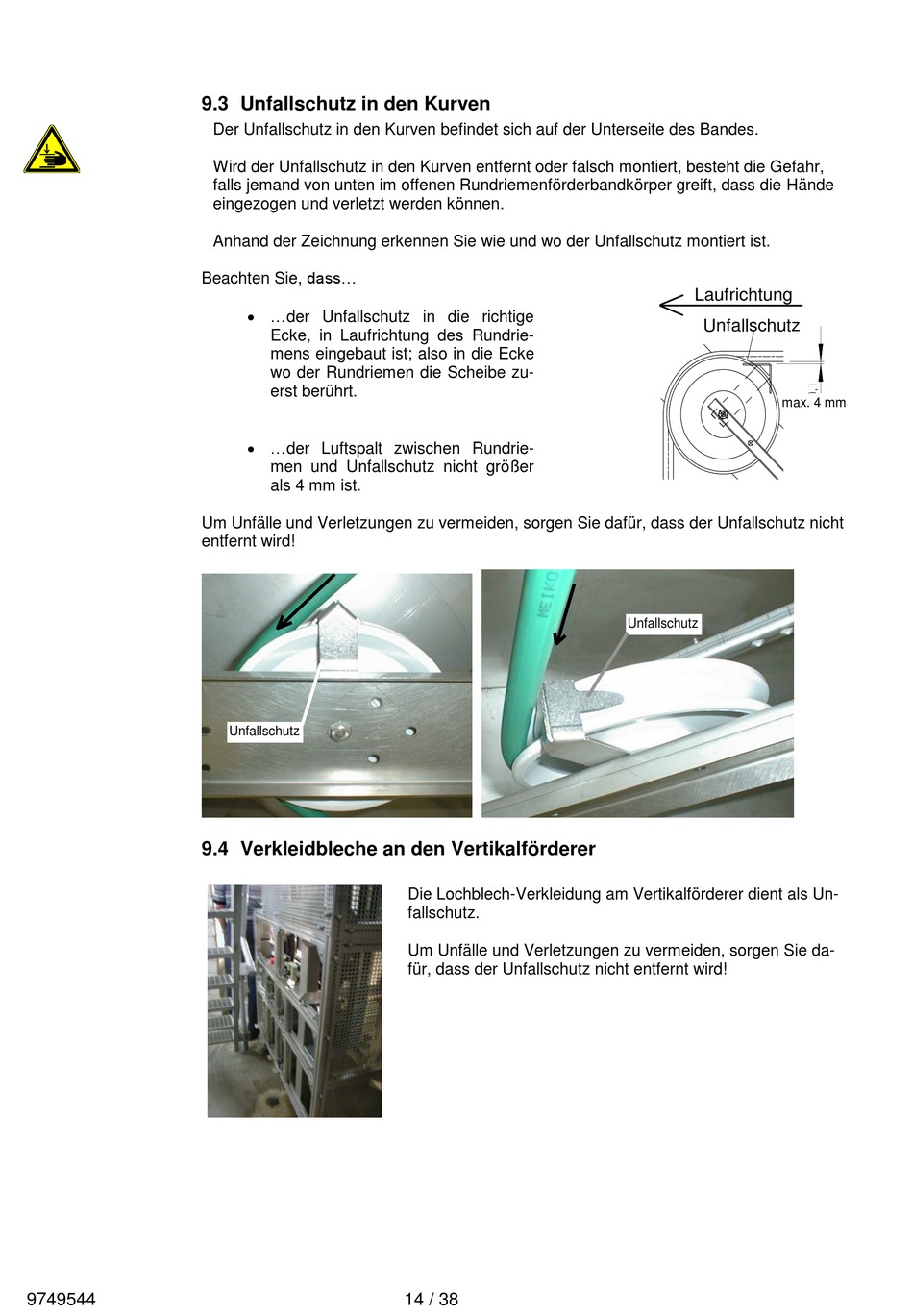

9.3 Unfallschutz in den Kurven

Der Unfallschutz in den Kurven befindet sich auf der Unterseite des Bandes.
Wird der Unfallschutz in den Kurven entfernt oder falsch montiert, besteht die Gefahr,
falls jemand von unten im offenen Rundriemenförderbandkörper greift, dass die Hände
eingezogen und verletzt werden können.
Anhand der Zeichnung erkennen Sie wie und wo der Unfallschutz montiert ist.
Beachten Sie, dass...
 ...der Unfallschutz in die richtige
Ecke, in Laufrichtung des Rundrie-
mens eingebaut ist; also in die Ecke
wo der Rundriemen die Scheibe zu-
erst berührt.
 ...der Luftspalt zwischen Rundrie-
men und Unfallschutz nicht größer
als 4 mm ist.
Um Unfälle und Verletzungen zu vermeiden, sorgen Sie dafür, dass der Unfallschutz nicht
entfernt wird!
Unfallschutz
9.4 Verkleidbleche an den Vertikalförderer
Die Lochblech-Verkleidung am Vertikalförderer dient als Un-
fallschutz.
Um Unfälle und Verletzungen zu vermeiden, sorgen Sie da-
für, dass der Unfallschutz nicht entfernt wird!
14 / 38
Laufrichtung
Unfallschutz
max. 4 mm
Unfallschutz
