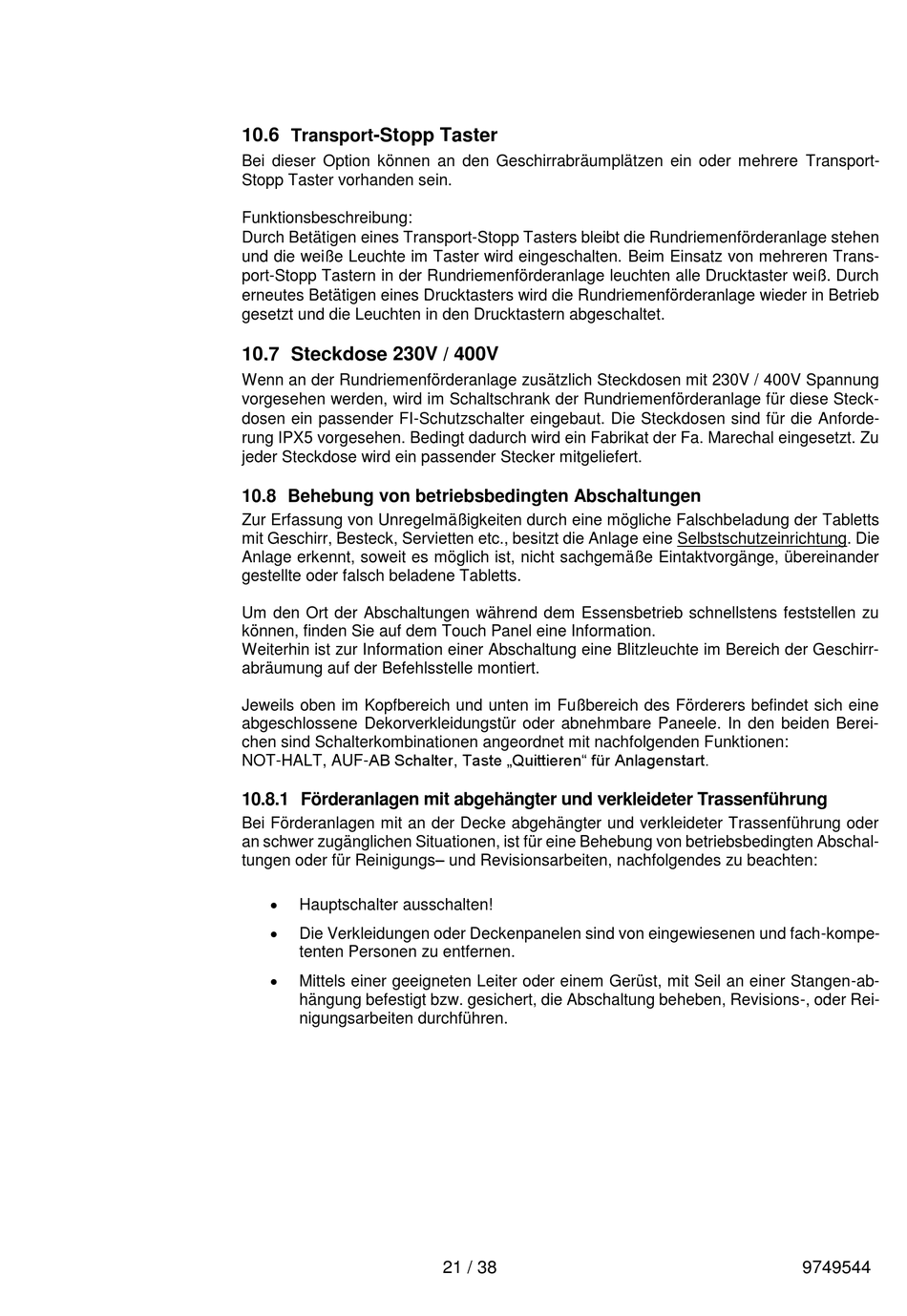

10.6 -Stopp Taster
Transport
Bei dieser Option können an den Geschirrabräumplätzen ein oder mehrere Transport-
Stopp Taster vorhanden sein.
Funktionsbeschreibung:
Durch Betätigen eines Transport-Stopp Tasters bleibt die Rundriemenförderanlage stehen
und die weiße Leuchte im Taster wird eingeschalten. Beim Einsatz von mehreren Trans-
port-Stopp Tastern in der Rundriemenförderanlage leuchten alle Drucktaster weiß. Durch
erneutes Betätigen eines Drucktasters wird die Rundriemenförderanlage wieder in Betrieb
gesetzt und die Leuchten in den Drucktastern abgeschaltet.

10.7 Steckdose 230V / 400V

Wenn an der Rundriemenförderanlage zusätzlich Steckdosen mit 230V / 400V Spannung
vorgesehen werden, wird im Schaltschrank der Rundriemenförderanlage für diese Steck-
dosen ein passender FI-Schutzschalter eingebaut. Die Steckdosen sind für die Anforde-
rung IPX5 vorgesehen. Bedingt dadurch wird ein Fabrikat der Fa. Marechal eingesetzt. Zu
jeder Steckdose wird ein passender Stecker mitgeliefert.

10.8 Behebung von betriebsbedingten Abschaltungen

Zur Erfassung von Unregelmäßigkeiten durch eine mögliche Falschbeladung der Tabletts
mit Geschirr, Besteck, Servietten etc., besitzt die Anlage eine Selbstschutzeinrichtung. Die
Anlage erkennt, soweit es möglich ist, nicht sachgemäße Eintaktvorgänge, übereinander
gestellte oder falsch beladene Tabletts.
Um den Ort der Abschaltungen während dem Essensbetrieb schnellstens feststellen zu
können, finden Sie auf dem Touch Panel eine Information.
Weiterhin ist zur Information einer Abschaltung eine Blitzleuchte im Bereich der Geschirr-
abräumung auf der Befehlsstelle montiert.
Jeweils oben im Kopfbereich und unten im Fußbereich des Förderers befindet sich eine
abgeschlossene Dekorverkleidungstür oder abnehmbare Paneele. In den beiden Berei-
chen sind Schalterkombinationen angeordnet mit nachfolgenden Funktionen:
NOT-HALT, AUF-AB Schalter, Taste „Quittieren" für Anlagenstart.
10.8.1 Förderanlagen mit abgehängter und verkleideter Trassenführung
Bei Förderanlagen mit an der Decke abgehängter und verkleideter Trassenführung oder
an schwer zugänglichen Situationen, ist für eine Behebung von betriebsbedingten Abschal-
tungen oder für Reinigungs– und Revisionsarbeiten, nachfolgendes zu beachten:

Hauptschalter ausschalten!

Die Verkleidungen oder Deckenpanelen sind von eingewiesenen und fach-kompe-
tenten Personen zu entfernen.

Mittels einer geeigneten Leiter oder einem Gerüst, mit Seil an einer Stangen-ab-
hängung befestigt bzw. gesichert, die Abschaltung beheben, Revisions-, oder Rei-
nigungsarbeiten durchführen.
21 / 38 9749544
