10.2.4 Ausfahrttunnel

Die Revisionsklappe am Ausfahrttunnel des Vertikalförderers ist mit einem Sicherheitsschalter und
mit zwei Schlösser gesichert. Bei Wartungsarbeiten und bei Störungen kann die Revisionsklappe mit
einem Schlüssel geöffnet werden.
Die Revisionsklappe darf nur von einer eingewiesenen Person geöffnet werden.

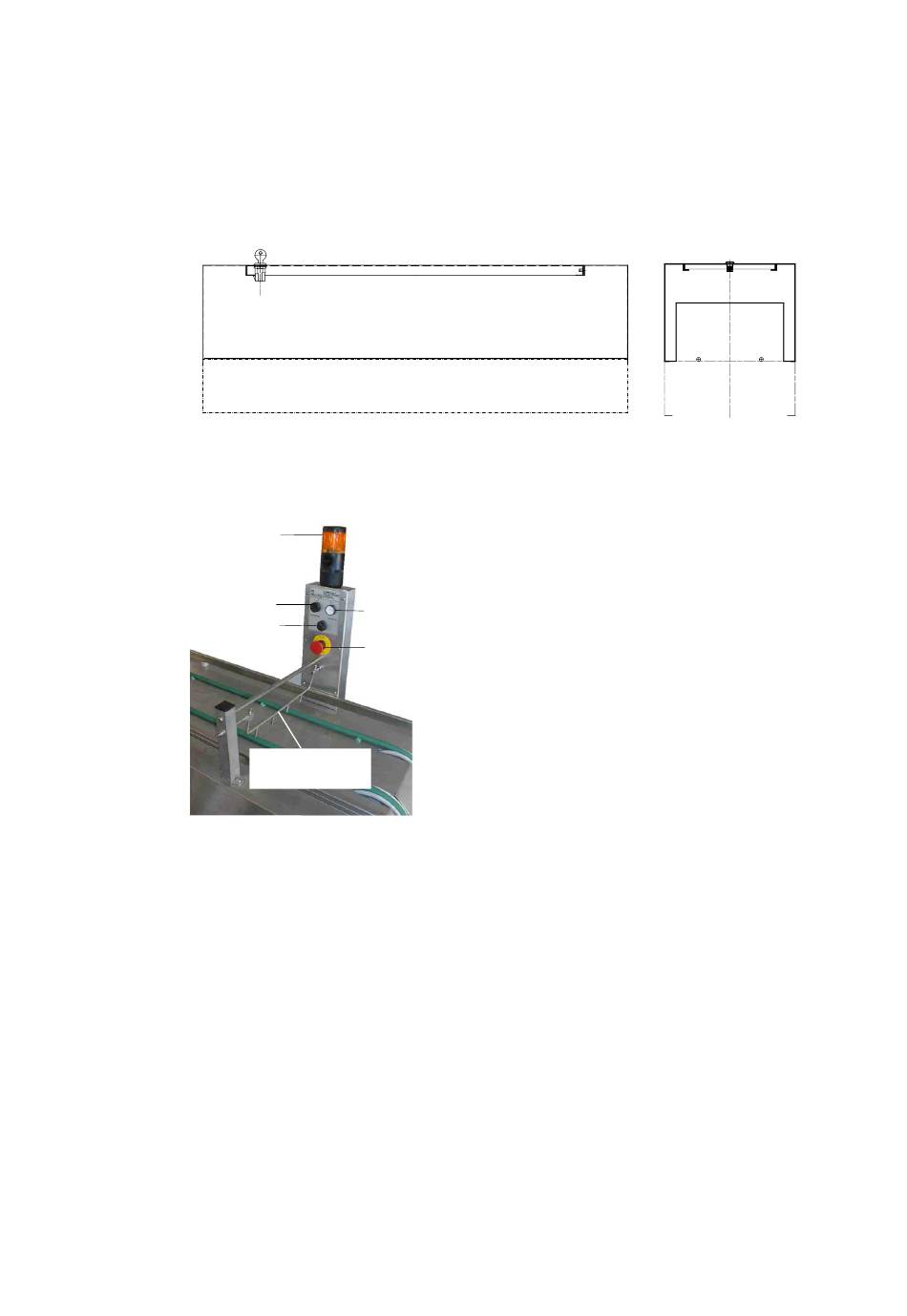

10.3 Höhenbegrenzung, Befehlsstelle mit Signallampe
Blitzleuchte
AUS-Taste
Umschalter
Stauschaltung
Höhenbegren-
zungs-Schalter
Als Option können folgende zusätzlichen Bedienelemente eingebaut sein:
- MECH. HÖHENBEGRENZUNG Schalter im Gehäuse eingebaut
- OPT. HÖHENBEGRENZUNG Lichtschranke im Gehäuse eingebaut
DAUERBETRIEB – STAUBETRIEB Umschalter Stauschaltung - Knebel schwarz
-
Weitere auftragsbezogene Bedienelemente können hier noch vorgesehen sein.
Bei Betätigung der EIN-Taste wird die Anlage in Betrieb genommen und die weiße Lampe
im Taster leuchtet. Durch Betätigen der schwarzen AUS-Taste kann die Anlage wieder
ausgeschaltet werden.
Wird im Betrieb die NOT-HALT-Taste gedrückt, steht die gesamte Förderanlage. Durch
eine Drehbewegung nach rechts kann dieser wieder entriegelt werden. Danach muss die
Anlage über die EIN-Taste neu gestartet werden.
Als Option kann eine HÖHENBEGRENZUNG über das Förderband mit einem bewegli-
chen Bügel (MECH. HÖHENBERGENZUNG) bzw. eine Lichtschranke (OPT. HÖHENBE-
GRENZUNG) angebaut werden. Bei Betätigen des Bügels / Lichtschrankenstrahles durch
nicht absortierte Geschirrteile schaltet die Anlage ab. Wird das erfasste Geschirr entfernt
und der Höhenbegrenzungsbügel /die Lichtschranke wieder frei, läuft die Anlage wieder
selbstständig an.
Am Ende der Geschirrabräumstrecke in der Spül-
küche befindet sich eine Befehlsstelle.
Auf der Befehlsstelle sind folgende Bedienele-
EIN-Taste
mente angeordnet:
- EIN-TASTE weiß beleuchtet
NOT-HALT
- AUS-TASTE schwarz
- NOT-HALT Drucktaster gelb/rot
- MOTORSTÖRUNG orange
