Bandtisch Klappbar - Meiko Rf Originalbetriebsanleitung

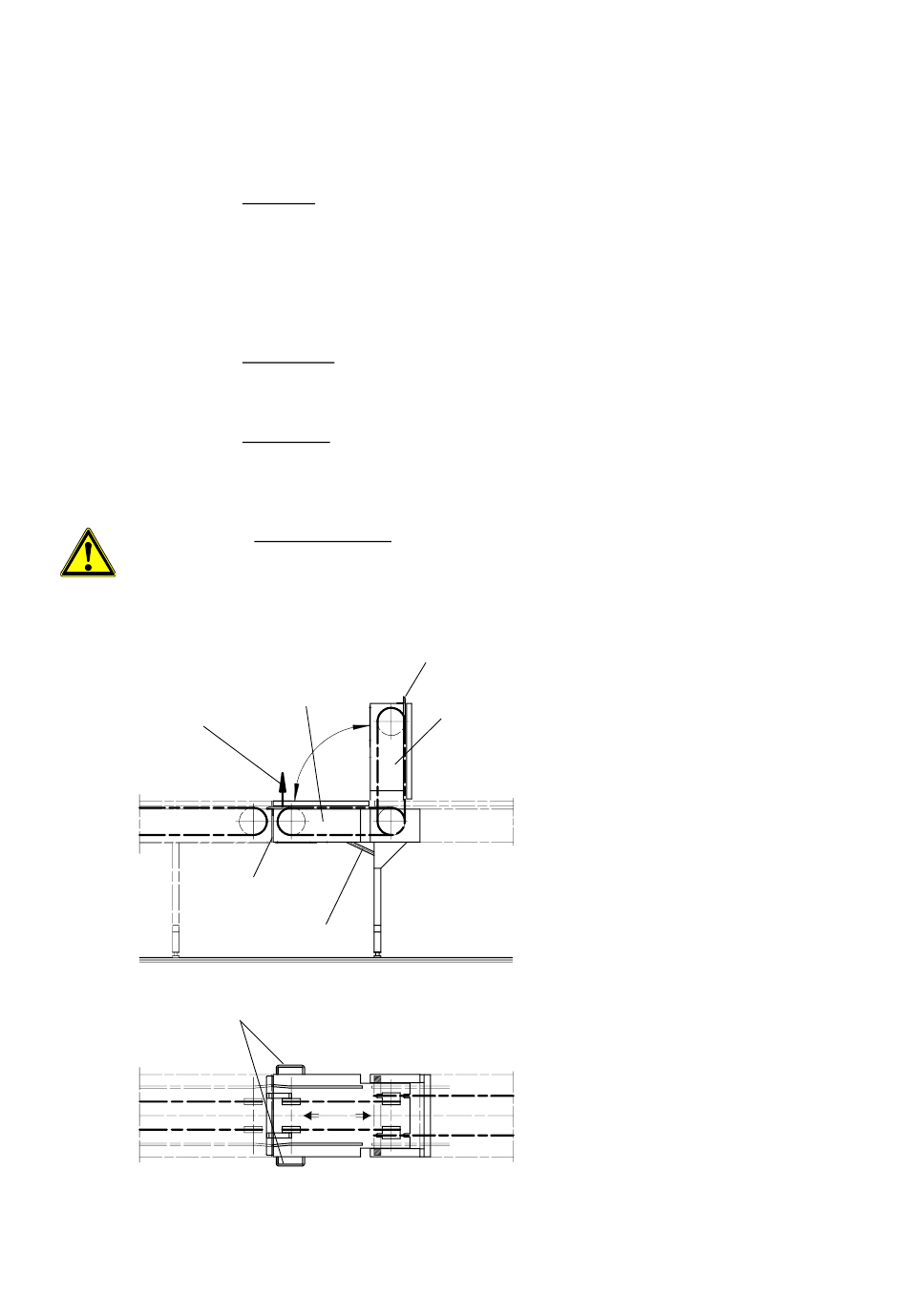

ACHTUNG!
Handkraft am Griff nach oben
ca. 2-5-kp (20-50N)
el. Absicherung durch
Kontaktschalter
Griff

10.9 Bandtisch klappbar

Ein Bandtisch klappbar wird verwendet, wenn in der Rundriemenförderanlage ein Durch-
gang benötigt wird. Dies kann für Wartung, Revision, Zugang zu einem Arbeitsplatz oder
als Fluchtweg sein.
Funktion :
Der Bandtisch klappbar ist mit zwei Gasdruckfedern ausgestattet, welche die Aufgaben
haben, während der Klappfunktion das Gewicht des Bandtisches zum größten Teil aufzu-
nehmen. Weiterhin sind zwei Griffe an der Seite angebracht mit deren Hilfe der Klapptisch
geöffnet und geschlossen werden kann.
Wird der Klapptisch geöffnet, schaltet die komplette Rundriemenförderanlage über einen
Kontaktschalter ab. Nachdem Schließen der Klappe läuft diese wieder selbstständig an.
Aufklappen :
Den Griff an der Seite fest mit der Hand halten und nach oben in die Endlage schwenken.
Die Hand darf den Griff erst verlassen, wenn die obere Endstellung erreicht ist.
Abklappen :
Den Griff an der Seite fest mit der Hand halten und gleichmäßig nach unten schwenken.
Die Hand darf den Griff erst verlassen, wenn die untere Endstellung erreicht ist und der
Auflagewinkel auf dem stehenden Bandtisch aufliegt.
Sicherheitshinweis:
Der Klapptisch darf auf keinen Fall mit Schwung, ohne die führende Hand an dem Griff,
auf- oder abgeklappt werden.
Bei Nichtbeachtung haftet der Nutzer für die Schäden.
Anschlag
untere Stellung
Gasdruckfeder
obere Stellung
23 / 38 9749544
