8

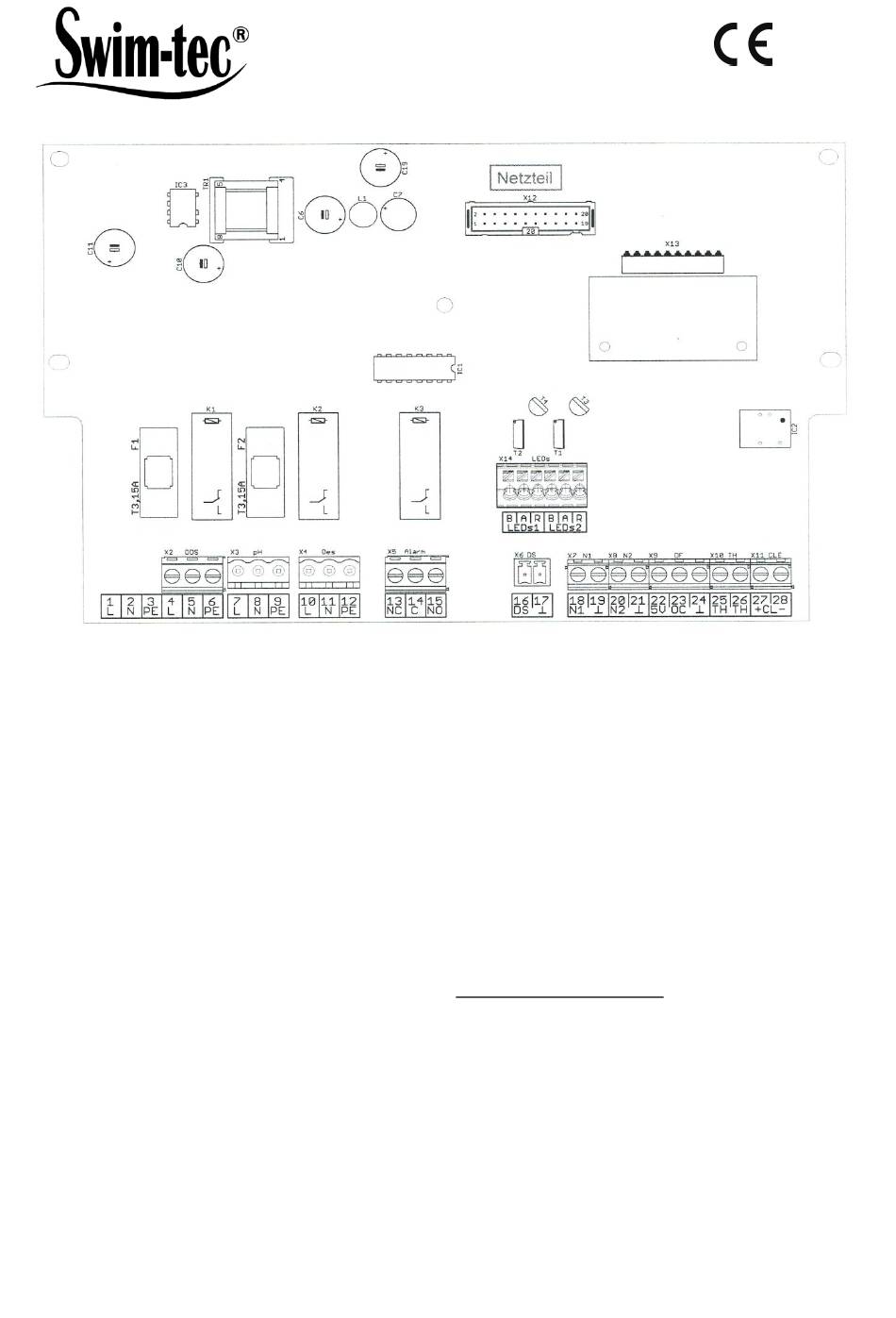

Klemmenplan
F1
F2
X2 [4, 5, 6]
X3 [7, 8, 9]
X4 [10, 11, 12]
X5 [13, 14, 15]
X6 [16, 17]
X7 [18, 19]
X8 [20, 21]
X9 [22, 23, 24]
X10 [25, 26]
X11 [27, 28]
X13
X14
Sicherung Pumpe pH 3,15 A träge
Sicherung Pumpe Desinfektion 3,15 A träge
Netzversorung für Steuerung und Dosierpumpen
Dosierpumpe pH
Dosierpumpe Desinfektion
Alarmkontakt potentialfrei
Durchflusssensor (Durchflussüberwachung)
Niveau 1 (pH)
Niveau 2 (Desinfektion)
Durchflussmesser
22 = Versorgung +5 V = braun
23 = Signal = grün
24 = Masse = weiß
Temperatursensor (NTC 6,8k bei 25°C)
Elektrode CLE (4-20 mA) – nicht relevant für pH/Rx
27 = +
28 = -
Steckplatz für optionales Schnittstellenmodul
(nicht für alte Module geeignet)
LED-Beleuchtung der Durchflusszelle (nur mitgelieferte LED anschließen!)
B = Kathode blau = weiß
A = Anode (Stromquelle, ca. 80 mA, max. ca. 9 V) = braun
R = Kathode rot = grün
17
