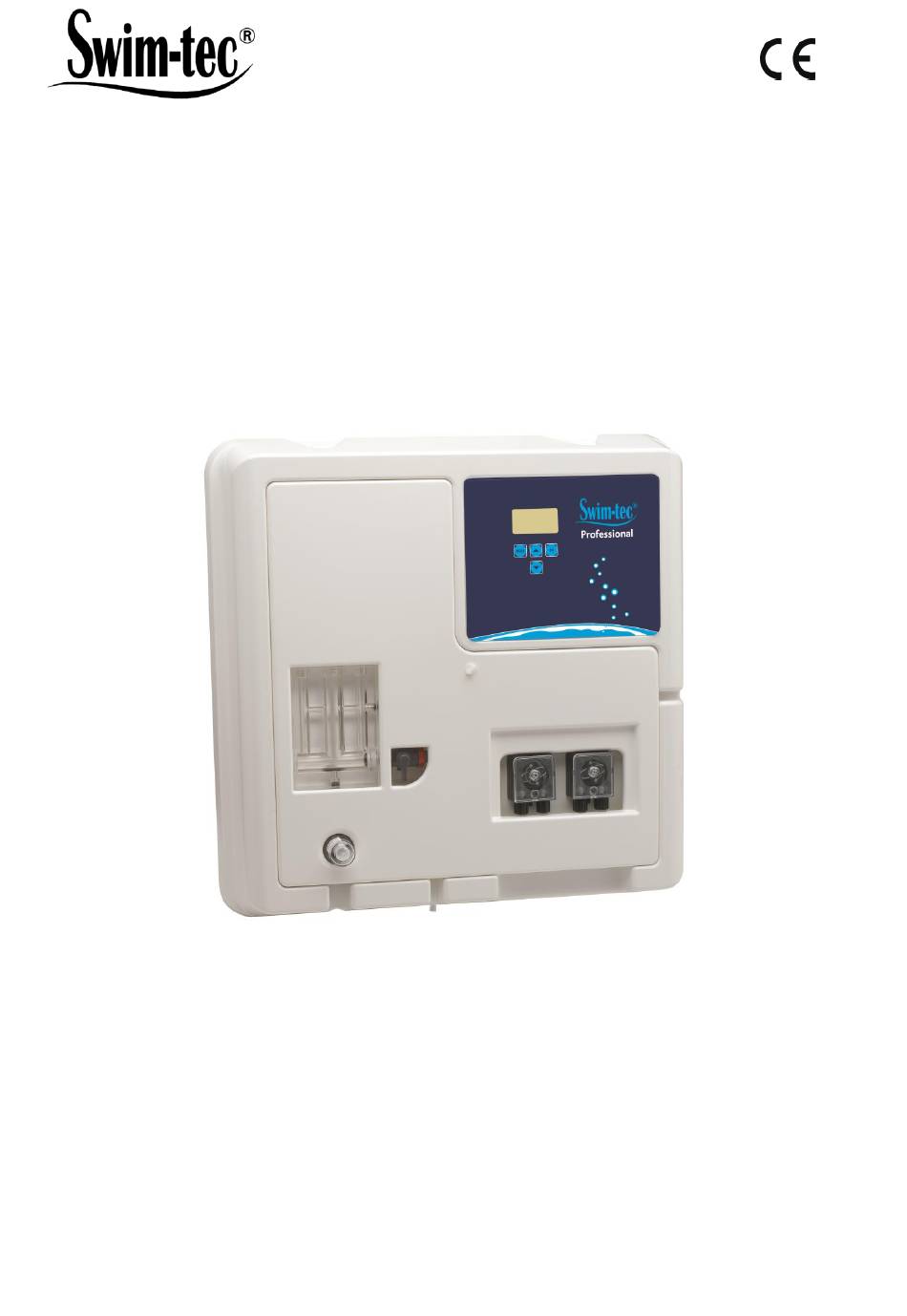

Montage- und Betriebsanleitung
Swim-tec
Öffentliche Anlage gem. DIN 19643
Anleitung bestehend aus
Teil I:
Bedienung der Regeleinheit
Teil II:
Sicherheit, Montage und regelmäßige Wartung
sowie beiliegenden Anleitungen der Sensoren
Swim-tec Professional pH/Cl/Rx
®
Professional pH/Rx/freies Chlor
12/2017
Seite 1 von 20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für swim-tec Professional pH/Rx/freies Chlor
Inhaltszusammenfassung für swim-tec Professional pH/Rx/freies Chlor
- Seite 1 Montage- und Betriebsanleitung 12/2017 Swim-tec ® Professional pH/Rx/freies Chlor Öffentliche Anlage gem. DIN 19643 Anleitung bestehend aus Teil I: Bedienung der Regeleinheit Teil II: Sicherheit, Montage und regelmäßige Wartung sowie beiliegenden Anleitungen der Sensoren Swim-tec Professional pH/Cl/Rx Seite 1 von 20...
-
Seite 2: Inhaltsverzeichnis
Abgleich der Chlormesszelle ..............14 Kalibrierungsfehler ................17 Rx-Einstellungen ..................17 Prüfung Sonde ..................17 Minimaler Alarm (↓) ................17 Maximaler Alarm (↑) ................18 Testmodus ....................18 EU - Konformitätserklärung ............... 19 Klemmenplan ..................20 Swim-tec Professional pH/Cl/Rx Seite 2 von 20... -
Seite 3: Reglerübersicht
Reglerübersicht Durchflussrichtung Bedienfeld / Display Messwasserdurchflusszelle pH-Elektrode amperometrische Messzelle für freies Chlor Rx-Elektrode Absperrhahn für Messwasserentnahme Vorfilter Pumpe pH Pumpe Desinfektion Netzleitung, Temperaturfühler, Anschluss für Sauglanzen Swim-tec Professional pH/Cl/Rx Seite 3 von 20... -
Seite 4: Anzeigen Im Betrieb
Im Betriebsmodus ist der Regler funktionsbereit. Die aktuell gemessenen Werte werden angezeigt. Bei Eingangswerten außerhalb des Messbereiches erscheint die Anzeige: „pH: -,- Rx: ---, Cl: --, Temp.: --„. Nach entsprechender Verzögerung blinkt die Fehlermeldung „Error“. Swim-tec Professional pH/Cl/Rx Seite 4 von 20... -
Seite 5: Fehlermeldungen
! – zusätzliche Anzeige im Temperaturbereich bei Temperaturen < 5°C Min. Alarm Max. Alarm für Redox siehe Punkt 7.4 + 7.5 für pH, 9.2 und 9.3 für Redox und 8.3 + 8.4 für ppm. Swim-tec Professional pH/Cl/Rx Seite 5 von 20... -
Seite 6: Menü-Modus / Änderung Von Parametern
Max. Alarm Konfiguration Niveau Desinf. 0,7ppm Durchfl. IDS 1 Sensor Verzögerung Durchfl. Rate 8 min Limit pH Eingang pH 45min Limit Des Eingang 120min Redox Eingang Temp. Eingang CLE 3 Eingang CLB 3 Swim-tec Professional pH/Cl/Rx Seite 6 von 20... -
Seite 7: Regler Stoppen
Chemikalien dem Beckenwasser zugefügt. Die Messung des pH–Wertes und der Redox- Spannung werden fortgesetzt. Regler aktivieren beim nächsten Menü-Aufruf. Kurzes Drücken der OK–Taste hebt die Verriegelung der Dosierpumpen auf. Der Regler befindet sich wieder im Betriebsmodus. Swim-tec Professional pH/Cl/Rx Seite 7 von 20... -
Seite 8: Handsteuerung
Eine starre Dosierzeitbegrenzung (Limit) schaltet die Dosierung nach der vorgegebenen Zeit aus Sicherheitsgründen ab. Mit IDS registriert das Gerät, dass sich die Werte einpendeln und verlängert die Dosierzeitbegrenzung automatisch. Damit wird eine vorzeitige Sicherheitsabschaltung in den meisten Fällen vermieden. Swim-tec Professional pH/Cl/Rx Seite 8 von 20... -
Seite 9: Einschaltverzögerung
Fetten sein. Ebenso muss das Diaphragma (kleiner Punkt an der Spitze der Sonde) frei von Belag, Verschmutzung und Auskristallisationen sein. Aus diesem Grunde sollten der Glaskörper auch nicht mit den Händen berührt werden. (Vgl. dazu: Teil II: Sicherheit, Montage und regelmäßige Wartung) Swim-tec Professional pH/Cl/Rx Seite 9 von 20... - Seite 10 Jetzt wird die Sonde in die zweite Pufferlösung pH 4 Kalibrieren Sonde getaucht. OK erneut drücken, um Countdown auszulösen. Nach 20 Sekunden zeigt der Regler die Werte Kalibrieren Sonde der zweiten Pufferlösung pH 4 an. (20) Swim-tec Professional pH/Cl/Rx Seite 10 von 20...
-
Seite 11: Ph-Sollwert: [7.2]
Bei negativem p-Bereich [-1.00] wird bei Überschreiten des Sollwertes die Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-senkenden Chemikalien verwendet. Bei positivem p-Bereich [1.00] wird bei Unterschreiten des Sollwertes die Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-hebenden Chemikalien verwendet. Swim-tec Professional pH/Cl/Rx Seite 11 von 20... -
Seite 12: Minimaler Alarm (↓): [6.80]
Pumpe nur mit 50 % der maximalen Leistung. 7.4 Minimaler Alarm (↓): [6.80] Unterer Alarmwert, bei dessen Unterschreiten ein Alarm ausgelöst wird. 7.5 Maximaler Alarm (↑): [7.60] Oberer Alarmwert, bei dessen Überschreiten ein Alarm ausgelöst wird. Swim-tec Professional pH/Cl/Rx Seite 12 von 20... -
Seite 13: Chlorwert-Einstellung
Leistung. Nähert sich der Istwert innerhalb des p-Bereiches dem Sollwert, dann nimmt die Dosierleistung proportional ab. D.h., bei einer Abweichung von z.B. Δ 0,05 ppm arbeitet die Pumpe nur mit 50 % der maximalen Leistung. Swim-tec Professional pH/Cl/Rx Seite 13 von 20... -
Seite 14: Installation Der Chlormesszelle
Steilheitsabgleich in regelmäßigen Abständen wiederholt werden (ca. alle 3 – 4 Wochen)! Luftblasen im Messwasser vermeiden, dies kann falsche Dosierung verursachen! An der Membran des Sensors haftende Luftblasen können einen zu geringen Messwert verursachen und somit zu Überdosierungen führen. Swim-tec Professional pH/Cl/Rx Seite 14 von 20... - Seite 15 Es erscheint der Startbildschirm mit den technischen Daten der Sonde. Drücken Sie OK zum Starten der Kalibrierung. Der Countdown wird ausgelöst. Nach erfolgreicher Beendigung des Countdowns erscheint unter Eichmessung der von der Chlormesszelle gemessene Wert. Swim-tec Professional pH/Cl/Rx Seite 15 von 20...
- Seite 16 Unter Referenzwert ist der bei der DPD-Messung ermittelte Wert einzugeben. Die Eingabe ist durch Drücken der OK-Taste zu bestätigen. ACHTUNG: Die Kalibrierung der Chlormesssonde sollte im Arbeitspunkt, also im Bereich des Sollwertes, erfolgen. Hierzu muss vorher die gewünschte Wasserqualität manuell eingestellt werden. Swim-tec Professional pH/Cl/Rx Seite 16 von 20...
-
Seite 17: Kalibrierungsfehler
Unterer Alarmwert, bei dessen Unterschreiten ein Alarm ausgelöst wird. Der Alarm erscheint im Display. Aufgrund der Anforderung der DIN 19643 nach einem Redox-Wert von mindestens 750 mV in Süßwasser, ist dieser Wert werksseitig auf 750 mV eingestellt, kann jedoch angepasst werden. Swim-tec Professional pH/Cl/Rx Seite 17 von 20... -
Seite 18: Maximaler Alarm (↑)
Anzeige pH-Wert in pH und mV Eingang Rx Anzeige Rx-Wert in mV Eingang Temp. Anzeige der Temperatur in °C Eingang CL (CLE 3) Anzeige des gemessenen mA-Wertes Eingang CL (CLB 3) Anzeige des gemessenen mA-Wertes Swim-tec Professional pH/Cl/Rx Seite 18 von 20... -
Seite 19: Eu - Konformitätserklärung
Bezeichnung des Produktes: Mess-, Regel- Dosieranlage für private Schwimmbecken Produkttypen: Swim-tec® DOS Professional pH/Cl/Rx Swim-tec® DOS Professional pH/Cl Seriennummer: siehe Typenschild am Gerät Einschlägige EG- Richtlinien: EG Maschinenrichtlinie (2006/42/EG) EG Niederspannungsrichtlinie (2006/95/EG) EG EMV Richtlinie (2004/108/EG) Datum / Hersteller - Unterschrift: 21.12.2017... -
Seite 20: Klemmenplan
X10 [25, 26] Temperatursensor (NTC 6,8k bei 25°C) X11 [27, 28] Elektrode CLE (4-20 mA) – nicht relevant für pH/Rx 27 = + 28 = - Steckplatz für optionales Schnittstellenmodul (nicht für alte Module geeignet) Swim-tec Professional pH/Cl/Rx Seite 20 von 20...
