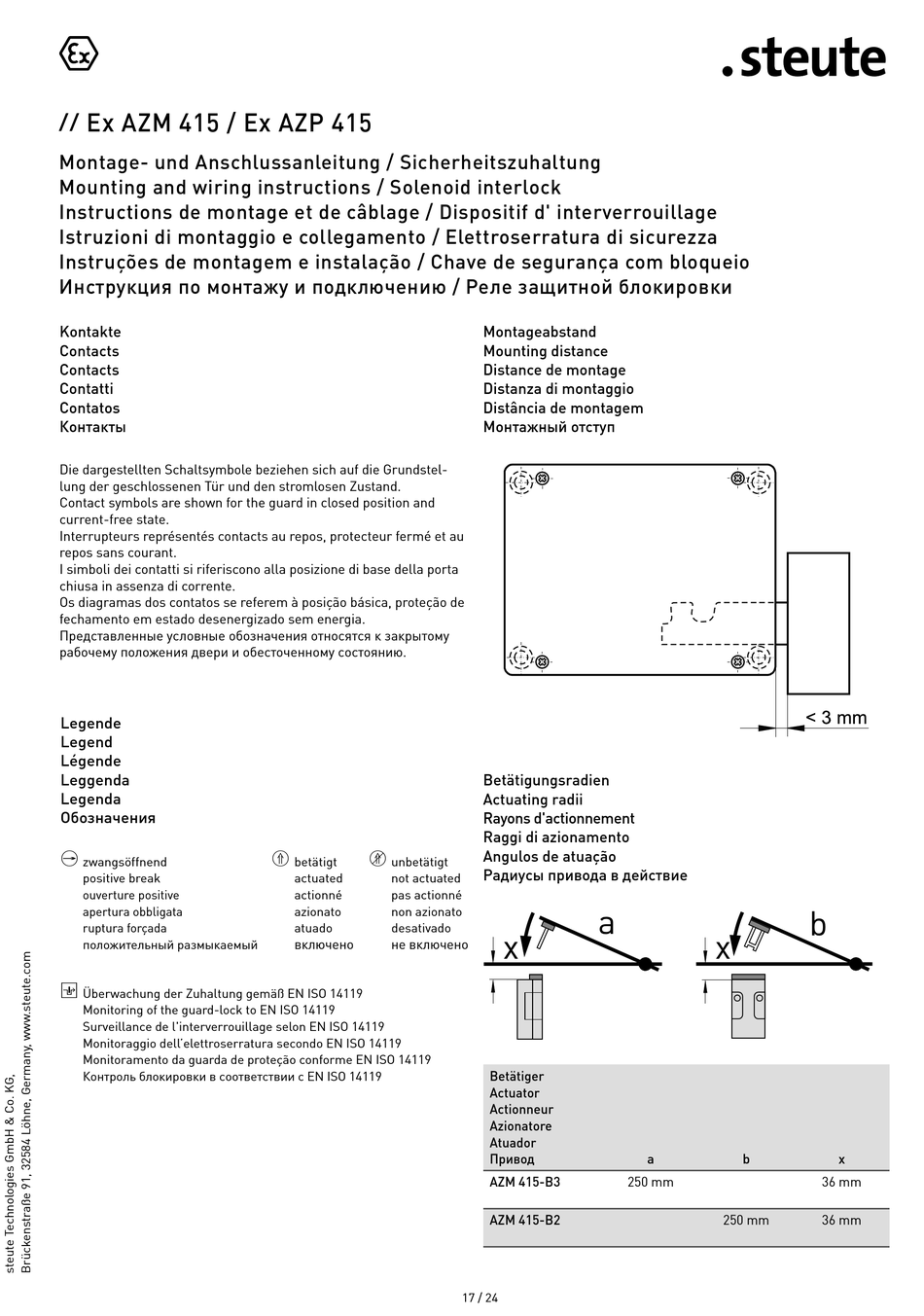

steute Ex AZM 415 Montage- Und Anschlussanleitung Seite 17

Ex AZM 415 / Ex AZP 415
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d' interverrouillage
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Инструкция по монтажу и подключению / Реле защитной блокировки
Kontakte
Contacts
Contacts
Contatti
Contatos
Контакты
Die dargestellten Schaltsymbole beziehen sich auf die Grundstel-
lung der geschlossenen Tür und den stromlosen Zustand.
Contact symbols are shown for the guard in closed position and
current-free state.
Interrupteurs représentés contacts au repos, protecteur fermé et au
repos sans courant.
I simboli dei contatti si riferiscono alla posizione di base della porta
chiusa in assenza di corrente.
Os diagramas dos contatos se referem à posição básica, proteção de
fechamento em estado desenergizado sem energia.
Представленные условные обозначения относятся к закрытому
рабочему положения двери и обесточенному состоянию.
Legende
Legend
Légende
Leggenda
Legenda
Обозначения
A
zwangsöffnend
positive break
ouverture positive
apertura obbligata
ruptura forçada
положительный размыкаемый
Æ
Überwachung der Zuhaltung gemäß EN ISO 14119
Monitoring of the guard-lock to EN ISO 14119
Surveillance de l'interverrouillage selon EN ISO 14119
Monitoraggio dell'elettroserratura secondo EN ISO 14119
Monitoramento da guarda de proteção conforme EN ISO 14119
Контроль блокировки в соответствии с EN ISO 14119
P Q
betätigt unbetätigt
actuated not actuated
actionné pas actionné
azionato non azionato
atuado desativado
включено не включено
Montageabstand
Mounting distance
Distance de montage
Distanza di montaggio
Distância de montagem
Монтажный отступ
Betätigungsradien
Actuating radii
Rayons d'actionnement
Raggi di azionamento
Angulos de atuação
Радиусы привода в действие
a
x
Betätiger
Actuator
Actionneur
Azionatore
Atuador
Привод
AZM 415-B3 250 mm
AZM 415-B2
17 / 24
b
x
a b
250 mm
x
36 mm
36 mm
