Dell K20A Benutzerhandbuch

Dual-kabel für dell dockingstation wd19dcs
Vorschau ausblenden

Werbung

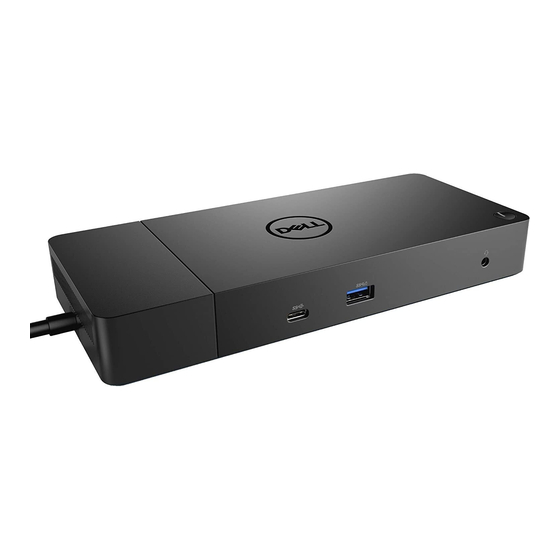

Dual-Kabel für Dell Dockingstation WD19DCS
Benutzerhandbuch
Vorschriftenmodell: K20A
Vorschriftentyp: K20A001
February 2021
Rev. A00

Werbung

loading

  Andere Handbücher für Dell K20A

  Verwandte Anleitungen für Dell K20A

Keine ergänzenden Anleitungen

  Inhaltszusammenfassung für Dell K20A

  • Seite 1 Dual-Kabel für Dell Dockingstation WD19DCS Benutzerhandbuch Vorschriftenmodell: K20A Vorschriftentyp: K20A001 February 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Übersicht zu Dell ExpressCharge und ExpressCharge Boost..................27 Kapitel 10: Firmwareupdate für die Dell Dockingstation..............28 Kapitel 11: Häufig gestellte Fragen....................31 Kapitel 12: Troubleshooting für Dell Performance Dockingstation WD19DCS........33 Symptome und Lösungen..............................33 Kapitel 13: Wie Sie Hilfe bekommen....................37 Kontaktaufnahme mit Dell..............................37...
  • Seite 4: Kapitel 1: Einführung

    Einführung Die Dell Performance Dockingstation WD19DCS ist ein Gerät, das alle Ihre elektronischen Geräte über eine Dual-USB-Typ-C- Kabelschnittstelle mit Ihrem System verbindet. Durch Anschließen des Systems an die Dockingstation wird der Zugriff auf alle Peripheriegeräte ermöglicht (Maus, Tastatur, Stereo-Lautsprecher, externe Festplatte und Großbildschirme), ohne dass diese einzeln an das System angeschlossen werden müssen.
  • Seite 5: Kapitel 2: Lieferumfang

    Lieferumfang Die Dockingstation wird mit den unten genannten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben und nehmen Sie Kontakt mit Dell auf, falls etwas fehlt (Kontaktinformationen siehe Rechnung). Tabelle 1. Lieferumfang Inhalt Technische Daten 1. Dockingstation mit USB-Typ-C-Kabel 2.
  • Seite 6 Tabelle 1. Lieferumfang Inhalt Technische Daten Sicherheits-, Umwelt- Zulassungsbestimmunge Lieferumfang...
  • Seite 7: Kapitel 3: Hardwareanforderungen

    Stellen Sie vor der Verwendung der Dockingstation sicher, dass Ihr System über einen für die Unterstützung der Dockingstation konzipierten DisplayPort über Dual-USB-Typ-C verfügt. ANMERKUNG: Dell Dockingstationen werden von ausgewählten Dell Systemen unterstützt. Die Liste der unterstützten Systeme und empfohlenen Dockingstationen finden Sie im Leitfaden zur Kompatibilität der Dell Dockingstation-Produkte.
  • Seite 8: Kapitel 4: Identifizieren Der Teile Und Funktionen

    Der Dock-Schalter entspricht dem Netzschalter des Systems. Wenn Sie die Dell Performance Dockingstation WD19DCS an unterstützte Dell Systeme anschließen, funktioniert der Dock-Schalter wie der Netzschalter Ihres Systems und kann verwendet werden, um das System einzuschalten, in den Ruhemodus zu versetzen oder das Herunterfahren zu erzwingen.
  • Seite 9 Abbildung 2. Vorderansicht USB 3.1-Gen1/Gen2-Port (Typ-C) USB 3.1-Gen1-Port mit PowerShare Abbildung 3. Linke Seitenansicht Vorrichtung für Wedge-Sicherheitsschloss Vorrichtung für Kensington-Sicherheitsschloss Identifizieren der Teile und Funktionen...
  • Seite 10 Abbildung 4. Rückansicht DisplayPort 1.4 (2) HDMI2.0-Anschluss USB 3.1-Gen1/Gen2-Port (Typ-C) mit DisplayPort 1.4 USB 3.1-Gen1-Port (2) Netzwerkanschluss (RJ-45) Netzanschluss Identifizieren der Teile und Funktionen...
  • Seite 11 Abbildung 5. Unterseite 1. Service-Tag-Etikett Identifizieren der Teile und Funktionen...
  • Seite 12: Kapitel 5: Wichtige Informationen

    Vor der Verwendung der Dockingstation müssen Dell Dockingstation-Treiber (Realtek USB GBE Ethernet Controller-Treiber) installiert werden, um die volle Funktionalität nutzen zu können. Dell empfiehlt, vor der Verwendung der Dockingstation das System-BIOS und den Grafikkartentreiber auf die neueste Version zu aktualisieren. Die Verwendung älterer BIOS-Versionen und Treiber kann dazu führen, dass die Dockingstation von Ihrem System nicht erkannt wird oder nicht optimal funktioniert.
  • Seite 13: Kapitel 6: Kurzanleitung Für Die Hardware

    Kurzanleitung für die Hardware Schritte 1. Aktualisieren Sie das BIOS, die Grafikkarten und die Treiber des Systems über www.dell.com/support/drivers. Kurzanleitung für die Hardware...
  • Seite 14 2. Schließen Sie den Wechselstromadapter an eine Steckdose an. Verbinden Sie anschließend den Netzadapter mit dem 7,4-mm-DC-in- Netzeingang der Dell Performance Dockingstation WD19DCS. Kurzanleitung für die Hardware...
  • Seite 15 Abbildung 6. Netzadapter anschließen 3. Schließen Sie den USB-Typ-C-Stecker an das System an. Aktualisieren Sie die Firmware der Dell Performance Dockingstation WD19DCS über www.dell.com/support/drivers. Kurzanleitung für die Hardware...
  • Seite 16 Abbildung 7. Anschließen des Dual-USB-Typ-C-Steckers ANMERKUNG: Verwenden Sie auf unterstützten Systemen ein einzelnes USB-Typ-C-Kabel zum Verbinden der Dockingstation. Das andere USB-Typ-C-Kabel der Dockingstation kann nur als Kabel für die Stromversorgung von Smartphones oder Tablets bis zu 15 W genutzt werden. 4.
  • Seite 17 Abbildung 8. Anschließen mehrerer Bildschirme Kurzanleitung für die Hardware...
  • Seite 18: Kapitel 7: Einrichtung Externer Monitore

    Tabelle Anzeigeauflösung Aktualisieren der Grafiktreiber für Ihren Computer Die Microsoft Windows-Betriebssysteme beinhalten nur den VGA-Grafiktreiber. Deshalb wird zur Erreichung optimaler Grafikleistung empfohlen, den für Ihren Computer geeigneten Dell Grafiktreiber zu installieren. Dieser steht unter dell.com/support im Abschnitt „Video“ zur Verfügung. ANMERKUNG: 1.
  • Seite 19: Display-Bandbreite

    12,5 Gbps Tabelle Anzeigeauflösung Nur für empfohlene Systeme aus dem Dell Kompatibilitätshandbuch für kommerzielle Dockingstationen. Die folgende Tabelle befasst sich nur mit der Verwendung von zwei Kabeln für die Verbindung, nicht mit Systemen, in denen einzelne Typ-C-Kabel verwendet werden. Tabelle 3. WD19DCS...
  • Seite 20 ANMERKUNG: Konfiguration, die bei AMD- und NVIDIA-Grafikkarten im speziellen Grafikmodus unterstützt wird. Dieser Modus wird im BIOS der Dell Precision Mobile Workstations-Serie 7530/7730 aufgeführt und erfordert das Aktivieren des speziellen Grafikmodus, wenn umschaltbare Grafiken aktiviert sind. Precision 7530- und Precision 7730-Systeme mit AMD-Grafikkarten können nur duale Nicht-HDR-Monitore mit 4K bei 60 Hz unterstützen, wenn beide Bildschirme mit den zwei DP-Ports (nicht HDMI) verbunden sind.
  • Seite 21: Kapitel 8: Entfernen Des Usb-Typ-C-Kabelmoduls

    Entfernen des USB-Typ-C-Kabelmoduls Voraussetzungen Die Dell Performance Dockingstation WD19DCS wird mit angeschlossenem USB-Typ-C-Kabel geliefert. Führen Sie zum Entfernen/Ändern des Kabelmoduls die folgenden Schritte aus: Schritte 1. Drehen Sie die Dockingstation um. Entfernen des USB-Typ-C-Kabelmoduls...
  • Seite 22 2. Entfernen Sie die beiden Schrauben (M2,5x5) [1] und drehen Sie die Dockingstation um [2]. Entfernen des USB-Typ-C-Kabelmoduls...
  • Seite 23 3. Ziehen Sie das Kabelmodul vorsichtig von der Dockingstation ab. Entfernen des USB-Typ-C-Kabelmoduls...
  • Seite 24 4. Heben Sie das USB-Typ-C-Kabelmodul an und entfernen Sie es von seinem Anschluss im Inneren der Dockingstation. Entfernen des USB-Typ-C-Kabelmoduls...
  • Seite 25: Kapitel 9: Technische Daten

    Technische Daten Themen: • LED-Status-Anzeigen • Docking – Technische Daten • Eingabe/Ausgabe-Anschlüsse (E/A-Anschlüsse) • Übersicht zu Dell ExpressCharge und ExpressCharge Boost LED-Status-Anzeigen Netzadapter-LED Tabelle 4. Netzadapter-LED-Anzeige Zustand LED-Funktionsweise Der Netzadapter ist an eine Wandsteckdose angeschlossen Dreimaliges Blinken Docking-Statusanzeige Tabelle 5. Docking-Station-LED-Anzeigen...
  • Seite 26: Eingabe/Ausgabe-Anschlüsse (E/A-Anschlüsse)

    ● Unterstützung für MAC Address Passthrough bei ausgewählten Dell Systemen. Weitere Informationen finden Sie im Installationshandbuch für die Plattform. ● Vorne USB 3.1 Gen1 x1: Dell PowerShare BC 1.2; 2 A bei 5 V (max. 10 W) USB-Anschlüsse ● Vorne USB 3.1 Gen1/Gen2 (Typ-C): 1,5 A bei 5 V (max. 7,5 W) ●...
  • Seite 27: Übersicht Zu Dell Expresscharge Und Expresscharge Boost

    Übersicht zu Dell ExpressCharge und ExpressCharge Boost ● Mit Dell ExpressCharge kann eine leere Batterie bei ausgeschaltetem System innerhalb von einer Stunde bis zu 80 % und innerhalb von ca. zwei Stunden bis zu 100 % geladen werden. ● Mit Dell ExpressCharge Boost kann eine leere Batterie innerhalb von 15 Minuten bis zu 35 % geladen werden.
  • Seite 28: Kapitel 10: Firmwareupdate Für Die Dell Dockingstation

    Firmwareupdate für die Dell Dockingstation Eigenständiges Dienstprogramm für Dockfirmware- Aktualisierung ANMERKUNG: Die bereitgestellten Informationen gelten für Windows-Benutzer, die das ausführbare Tool verwenden. Informationen für andere Betriebssysteme oder weitere ausführlichere Informationen finden Sie im WD19-Administratorhandbuch unter www.dell.com/support. Laden Sie den DCS-Treiber und das Firmwareupdate von www.dell.com/support...
  • Seite 29 3. Warten Sie, bis die Firmware-Aktualisierung aller Komponenten abgeschlossen ist. Im unteren Bereich wird eine Statusanzeige angezeigt. 4. Der Aktualisierungsstatus wird über den Informationen zur Nutzlast angezeigt. Firmwareupdate für die Dell Dockingstation...
  • Seite 30 ● Schrittweise eigenständige Dienstprogramme für DFU (Dock Firmware Update) und Treiberupdates. ● Verwenden von DCU (Dell Command | Update) zum Herunterladen von Treibern. ● Lokales und remote ausgeführtes Dock Asset Management über DCM (Dell Command | Monitor) und SCCM (System Center Configuration Manager).
  • Seite 31: Kapitel 11: Häufig Gestellte Fragen

    5. Was ist die Ladegerätfunktion? ● Sie können mit der Dell Performance Dockingstation WD19DCS Ihr Handy oder Ihr Ladegerät ohne Verbindung mit dem System aufladen. Sie müssen nur sicherstellen, dass Ihr Dock mit einer externen Stromquelle verbunden ist. Der Lüfter des Docks dreht sich automatisch, wenn das Dock heiß...
  • Seite 32 8. Warum reagieren die an die Dockingstation angeschlossenen Peripheriegeräte nicht, wenn das System nach einem Stromverlust wiederhergestellt wird? ● Unser Dell Dock ist so konzipiert, dass es nur mit Wechselstrom betrieben werden kann und bietet keine Unterstützung für Systemstromquellen (Betrieb über Typ-C-Port des Systems). Nach einem Stromverlust können keine an das Dock angeschlossenen Geräte ausgeführt werden.
  • Seite 33: Kapitel 12: Troubleshooting Für Dell Performance Dockingstation Wd19Dcs

    ● Unter Verwendung einer Intel Grafikkarte und des systemeigenen LCD-Bildschirms können nur zwei zusätzliche Bildschirme unterstützt werden. ● Wenn Sie separate NVIDIA- oder AMD-Grafikkarten verwenden, unterstützt die Dockingstation drei externe Bildschirme plus den systemeigenen LCD-Bildschirm. Troubleshooting für Dell Performance Dockingstation WD19DCS...
  • Seite 34 Sie den Netzadapter an die Dockingstation anschließen und danach das Typ-C-Kabel mit dem System verbinden. ● Das Dell Dock unterstützt HDCP bis zu HDCP 2.2. Der Inhalt des Verschlüsselungssystems High-Bandwidth Digital ANMERKUNG: Der Monitor bzw. die Anzeige des Benutzers Content Protection (HDCP) wird auf dem angeschlossenen Monitor nicht angezeigt.
  • Seite 35 ● 2. Enable External USB Port (Externen USB-Port aktivieren) Der Netzadapter wird auf der Seite „Battery Information“ ● 1. Stellen Sie sicher, dass die Dell Performance Dockingstation (Batterieinformationen) im Dell BIOS-Setup als „Not Installed“ WD19DCS ordnungsgemäß an den entsprechenden Adapter (Nicht installiert) angezeigt, wenn das Typ-C-Kabel verbunden ist.
  • Seite 36 ● Bitte deaktivieren Sie die Option Control WLAN radio im Dockingstation mit dem System verbunden wird. Das WLAN wird BIOS. wieder eingeschaltet, nachdem das System neu gestartet wurde. ● Die Option steht zur Verfügung in: Settings -> Power Management -> Wireless Radio Control. Troubleshooting für Dell Performance Dockingstation WD19DCS...
  • Seite 37: Kapitel 13: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
