Info über diese Aufgabe

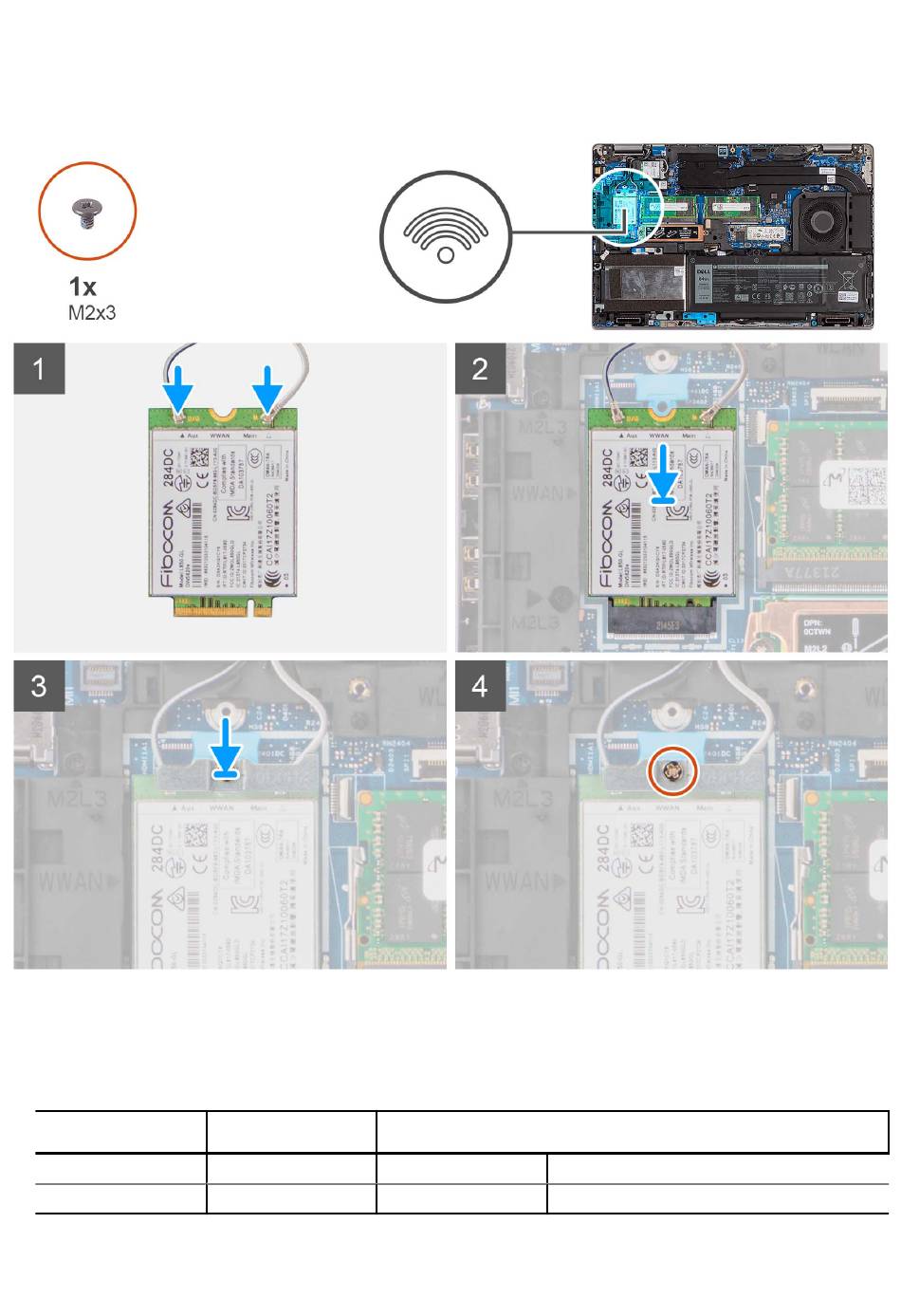

Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Schließen Sie die Antennenkabel an der WWAN-Karte an.
Die folgende Tabelle enthält die Farbcodierung des Antennenkabels.
Tabelle 3. Farbcodierung des Antennenkabels
Anschlüsse auf der
Wireless-Karte
Main
Hilfskabel
28 Entfernen und Einbauen von Komponenten
Antennenkabelfarbe
Weiß
Schwarz

Siebdruckbeschriftung

MAIN
AUX
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
