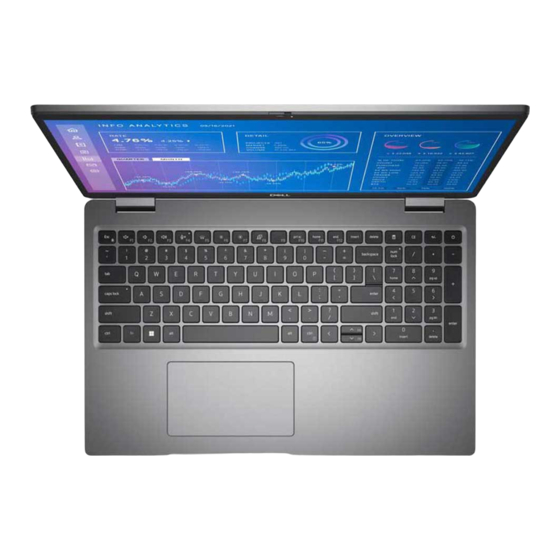

Precision 3571
Servicehandbuch
Vorschriftenmodell: P104F
Vorschriftentyp: P104F007/P104F008
März 2022
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 3571

Inhaltszusammenfassung für Dell Precision 3571

  • Seite 1 Precision 3571 Servicehandbuch Vorschriftenmodell: P104F Vorschriftentyp: P104F007/P104F008 März 2022 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten an Komponenten im Inneren des Computers............7 Sicherheitshinweise................................7 Vor der Arbeit an Komponenten im Innern des Computers..................7 Sicherheitsvorkehrungen..............................8 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................9 Transport empfindlicher Komponenten........................10 Nach der Arbeit an Komponenten im Inneren des Computers.................10 BitLocker..................................
  • Seite 4 Festplattenbaugruppe................................. 41 Entfernen der Festplattenbaugruppe.......................... 41 Einsetzen des Festplattenlaufwerks........................... 42 Festplatte..................................... 43 Entfernen der Festplattenbaugruppe..........................43 Einsetzen des Festplattenlaufwerks........................... 44 Akku.......................................45 Vorsichtshinweise zu Lithium-Ionen-Akkus........................45 Entfernen des 4-Zellen-Akkus............................. 46 Einsetzen des 4-Zellen-Akkus............................47 Entfernen des 6-Zellen-Akkus............................. 48 Einsetzen des 6-Zellen-Akkus............................49 Batteriekabel..................................50 Entfernen des Kabels der 4-Zellen-Batterie......................
  • Seite 5 Entfernen der Bildschirmbaugruppe..........................91 Einbauen der Bildschirmbaugruppe..........................94 Bildschirmblende.................................. 97 Entfernen der Bildschirmblende...........................97 Einbauen der Bildschirmblende............................ 99 Bildschirm....................................100 Entfernen des Bildschirms............................100 Einbauen des Bildschirms............................103 Kamera....................................106 Entfernen der Kamera..............................106 Installieren der Kamera..............................107 eDP-/Bildschirmkabel................................108 Entfernen des eDP-/Bildschirmkabels........................108 Einbauen des eDP-Kabels............................
  • Seite 6 LCD-Stromschienentest (L-BIST)..........................142 Integrierter LCD-Selbsttest (BIST)..........................142 Systemdiagnoseanzeigen..............................142 Wiederherstellen des Betriebssystems........................... 145 Zurücksetzen der Echtzeituhr (RTC)..........................145 Automatische RTC-Zurücksetzung..........................145 Sicherungsmedien und Wiederherstellungsoptionen.....................145 Ein- und Ausschalten des WLAN............................. 146 Entladen des Reststroms (Kaltstart)..........................146 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............147 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 8: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Service-Kit

    ● Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.

  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...

  • Seite 12: Hauptkomponenten Von Latitude 5531

    Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube Innerer Montagerahmen M2x3 Halterung des Fingerabdruck- M2x3 Lesegeräts 4-Zellen-Stützrahmen M2x4 LED-Platine M2x3 Separater Kühlkörper Unverlierbar UMA-Kühlkörper Unverlierbar Systemlüfter M2x4 Systemplatine M2x3 USB-Typ-C-Halterung M2x4 eDP-Kabelhalterung M2x3 Netzschalterplatine mit M2x2 Fingerabdruckleser Smartcardlesegerät M2x3 Tastaturbaugruppe M2x2 Tastaturhalterung...
  • Seite 13 Entfernen und Einbauen von Komponenten...

  • Seite 14: Sim-Karte

    14. Schirm des SSD-Laufwerks (Solid State Drive) 15. SSD-Laufwerk ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 15: Installieren Der Sim-Karte

    Schritte 1. Schieben Sie einen Stift in das Freigabeloch des SIM-Fachs und drücken Sie nach innen, bis das Fach freigegeben wird. 2. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 3. Entfernen Sie die SIM-Karte aus dem SIM-Fach. 4. Schieben Sie das SIM-Kartenfach in den Steckplatz, bis es hörbar einrastet. Installieren der SIM-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 16 ANMERKUNG: Das Entfernen der SIM-Karte oder des SIM-Kartenfachs ist nur bei Systemen möglich, in deren Lieferumfang ein WWAN-Modul enthalten ist. Daher gilt das Verfahren zum Entfernen nur für Systeme, die mit einem WWAN-Modul ausgeliefert werden. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der SIM-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 17: Micro Secure Digital (Sd) Card

    Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Micro Secure Digital (SD) Card Entfernen der microSD-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 18: Bodenabdeckung

    Schritte 1. Richten Sie die microSD-Karte entsprechend ihrem Steckplatz am Computer aus. 2. Schieben Sie die microSD-Karte in den Steckplatz, bis sie einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen...
  • Seite 19 Entfernen und Einbauen von Komponenten...
  • Seite 20 Entfernen und Einbauen von Komponenten...

  • Seite 21: Anbringen Der Bodenabdeckung

    Schritte 1. Lösen Sie die neun unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagen- und Tastaturbaugruppe befestigt ist. 2. Hebeln Sie mithilfe des flachen Endes eines Kunststoffstifts die Bodenabdeckung aus den U-förmigen Vertiefungen an der oberen Kante der Bodenabdeckung und arbeiten Sie sich an den Seiten entlang, um die Bodenabdeckung von der Handauflagen- und Tastaturbaugruppe zu lösen.
  • Seite 22 Entfernen und Einbauen von Komponenten...

  • Seite 23: Wireless-Karte

    Schritte 1. Verbinden Sie das Batteriekabel mit der Hauptplatine. 2. Bringen Sie das Klebeband an, um das Batteriekabel zu befestigen. 3. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen-Baugruppe und der Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten. 4.
  • Seite 24 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte ANMERKUNG: Wenn beim Entfernen der Wireless-Karte aus dem Computer das Klebepad entfernt wurde, mit dem die Wireless-Karte befestigt wird, bringen Sie es wieder am Computer an. Lösen Sie die unverlierbare Schraube, mit der die Wireless-Kartenhalterung an der Wireless-Karte und der Systemplatine befestigt ist.

  • Seite 25: Einbauen Der Wireless-Karte

    Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 26: Wwan-Karte (Wireless Wide Area Network)

    Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Richten Sie die Kerbe an der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes auf der Systemplatine aus. 3. Schieben Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz auf der Systemplatine. 4.

  • Seite 27: Einbauen Der Wwan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WWAN-Kartenhalterung an der WWAN-Karte befestigt ist. 2. Schieben und entfernen Sie die WWAN-Kartenhalterung von der WWAN-Karte. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte. 4. Ziehen Sie die WWAN-Karte aus dem Steckplatz für WWAN-Karten. Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 28: Siebdruckbeschriftung

    Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Schließen Sie die Antennenkabel an der WWAN-Karte an. Die folgende Tabelle enthält die Farbcodierung des Antennenkabels. Tabelle 3. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung...

  • Seite 29: Solid-State-Festplatten

    4. Bringen Sie die Schraube (M2x3) wieder an, um die WWAN-Kartenhalterung an der WWAN-Karte zu befestigen. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter www.dell.com/support. Nächste Schritte 1. Setzen Sie die microSD-Karte ein.

  • Seite 30: Installieren Des 2230-Solid-State-Laufwerks In Steckplatz Ssd1

    Schritte 1. Entfernen Sie die einzelne Schraube (M2x4), mit der das M.2 2230-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2-2230-SSD-Laufwerk aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es. Installieren des 2230-Solid-State-Laufwerks in Steckplatz SSD1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 31: Entfernen Des 2280-Ssd-Laufwerks Aus Steckplatz Ssd1

    Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 2. Schieben Sie die M.2 2230-Solid-State-Festplatte in den Steckplatz für M.2 2230-Solid-State-Festplatten auf der Systemplatine. 3. Bringen Sie die Schraube (M2x4) wieder an, mit der das SSD-Laufwerk an der Systemplatine befestigt wird. Nächste Schritte 1.

  • Seite 32: Installieren Des 2280-Solid-State-Laufwerks In Steckplatz Ssd1

    Die folgende Abbildung zeigt die Position des 2280-Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die einzelne Schraube (M2x4), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2-2280-SSD-Laufwerk aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es. Installieren des 2280-Solid-State-Laufwerks in Steckplatz SSD1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 33: Entfernen Des 2230-Ssd-Laufwerks Aus Steckplatz Ssd2

    Schritte 1. Richten Sie die Kerbe auf dem M.2-2280-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 2. Schieben Sie die M.2 2280-Solid-State-Festplatte in den Steckplatz für M.2 2280-Solid-State-Festplatten auf der Systemplatine. 3. Bringen Sie die Schraube (M2x4) wieder an, mit der das SSD-Laufwerk an der Systemplatine befestigt wird. Nächste Schritte 1.

  • Seite 34: Installieren Des 2230-Solid-State-Laufwerks In Steckplatz Ssd2

    Die folgende Abbildung zeigt die Position des installierten 2230-Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Kühlplatte des Solid-State-Laufwerks an der Handauflagen- und Tastaturbaugruppe befestigt ist. 2. Entfernen Sie die Kühlplatte des Solid-State-Laufwerks aus dem Computer. 3.

  • Seite 35: Entfernen Des 2280-Ssd-Laufwerks Aus Steckplatz Ssd2

    Schritte 1. Richten Sie die Solid-State-Laufwerkhalterung auf der Hauptplatine aus und setzen Sie sie ein, um das M.2-2230-Solid-State- Laufwerk unterzubringen. 2. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 3. Schieben Sie das M.2 2230-Solid-State-Laufwerk in den Steckplatz für Solid-State-Laufwerke auf der Systemplatine. 4.

  • Seite 36: Installieren Des 2280-Solid-State-Laufwerks In Steckplatz Ssd2

    4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2280-Solid-State-Laufwerk oder ein 2230- Solid-State-Laufwerk im M.2-Steckplatz. ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk im M.2-Steckplatz. Die folgende Abbildung zeigt die Position des im M.2-Steckplatz installierten 2280-Solid-State-Laufwerk und stellt das Verfahren zum Entfernen bildlich dar.

  • Seite 37: Speicher

    ANMERKUNG: Stellen Sie beim Installieren des M.2 PCIe 4.0 2280-Solid-State-Laufwerks im SSD2-Steckplatz sicher, dass Sie den Kühlkörper und die Wärmefalle installieren. Die folgenden Abbildungen zeigen die Position des 2280-Solid-State-Laufwerks, das im M.2-Steckplatz installiert wird, und stellen das Installationsverfahren bildlich dar. Schritte 1.

  • Seite 38: Einsetzen Des Arbeitsspeichermoduls

    4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Precision 3571 unterstützt zwei Speichersteckplätze. Die nachfolgende Abbildung zeigt die Position des Speichermoduls und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Drücken Sie die Sicherungsklammern des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.

  • Seite 39: Dummy-Festplattenplatzhalter

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. . Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. ANMERKUNG: Wiederholen Sie die Schritte 1 bis 4, um weitere Speichermodule im Computer zu installieren.

  • Seite 40: Einsetzen Des Dummy-Festplattenplatzhalters

    2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Dummy-Festplattenplatzhalters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die vier Schrauben (M2x4), mit denen der Dummy-Festplattenplatzhalter an der Systemplatine befestigt ist. 2.

  • Seite 41: Festplattenbaugruppe

    Schritte 1. Richten Sie die Schraubenbohrungen auf dem Dummy-Festplattenplatzhalter an den Schraubenbohrungen der Handballenstützen- Baugruppe aus. 2. Bringen Sie die vier Schrauben (M2x4) wieder an, mit denen der Dummy-Festplattenplatzhalter am Computer befestigt ist. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.

  • Seite 42: Einsetzen Des Festplattenlaufwerks

    Schritte 1. Ziehen Sie das Festplattenkabel vom Anschluss an der Systemplatine ab. 2. Entfernen Sie die vier Schrauben (M2x4), mit denen die Festplatte an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie das Festplattenlaufwerk an und entfernen Sie es aus dem Computer. Einsetzen des Festplattenlaufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 43: Festplatte

    Schritte 1. Richten Sie die Schraubenbohrungen der Festplatte an den Schraubenbohrungen in der Handauflagen- und Tastaturbaugruppe aus. 2. Bringen Sie die vier Schrauben (M2x4) zur Befestigung des Festplattenlaufwerks am Computer wieder an. 3. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an. Nächste Schritte 1.

  • Seite 44: Einsetzen Des Festplattenlaufwerks

    Schritte 1. Trennen Sie den Interposer vom Anschluss auf der Festplatte. 2. Drehen Sie die Festplattenbaugruppe um. 3. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplatte an der Festplattenhalterung befestigt ist. 4. Heben Sie die Festplattenbaugruppe aus der Festplattenhalterung. Einsetzen des Festplattenlaufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 45: Akku

    Schritte 1. Richten Sie die Schraubenbohrungen der Festplatte an den Schraubenbohrungen der Festplattenlaufwerkhalterung aus. 2. Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen die Festplatte an der Festplattenhalterung befestigt wird. 3. Drehen Sie die Festplattenbaugruppe um und verbinden Sie den Interposer mit dem Anschluss auf der Festplatte. Nächste Schritte 1.

  • Seite 46: Entfernen Des 4-Zellen-Akkus

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 47: Einsetzen Des 4-Zellen-Akkus

    Schritte 1. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine, falls nicht bereits geschehen. 2. Entfernen Sie die drei Schrauben (M2x4), mit denen der 4-Zellen-Akku an der Handauflagen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die 4-Zellen-Batterie zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Einsetzen des 4-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 48: Microsd-Karte

    Schritte 1. Richten Sie die Schraubenbohrungen auf der 4-Zellen-Batterie an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die drei Schrauben (M2x4) zur Befestigung des 4-Zellen-Akkus an der Handauflagen- und Tastaturbaugruppe wieder an. 3. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an. Nächste Schritte 1.

  • Seite 49: Einsetzen Des 6-Zellen-Akkus

    Schritte 1. Trennen Sie das Akkukabel vom Anschluss auf der Hauptplatine, falls nicht bereits geschehen. 2. Entfernen Sie die vier Schrauben (M2x4), mit denen der 6-Zellen-Akku an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie den 6-Zellen-Akku zusammen mit seinem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Einsetzen des 6-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 50: Batteriekabel

    Schritte 1. Richten Sie die Schraubenbohrungen auf dem 6-Zellen-Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die vier Schrauben (M2x4) zur Befestigung des 6-Zellen-Akkus an der Handballenstützen- und Tastaturbaugruppe wieder 3. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an. Nächste Schritte 1.

  • Seite 51: Einbauen Des Kabels Der 4-Zellen-Batterie

    ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkukabels und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 52: Entfernen Des Kabels Des 6-Zellen-Akkus

    Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 2. Führen Sie das Akkukabel durch die Kabelführungen am Akku. Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die microSD-Karte ein. 4.

  • Seite 53: Einbauen Des Kabels Des 6-Zellen-Akkus

    Schritte 1. Drehen Sie den Akku um und lösen Sie das Akkukabel aus den Kabelführungen auf dem Akku. 2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. 3. Heben Sie das Akkukabel vom Akku ab. Einbauen des Kabels des 6-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 54: Innerer Montagerahmen

    Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 2. Führen Sie das Akkukabel durch die Kabelführungen am Akku. Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die microSD-Karte ein. 4.
  • Seite 55 Entfernen und Einbauen von Komponenten...

  • Seite 56: Installieren Des Inneren Montagerahmens

    Schritte 1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem inneren Montagerahmen. 2. Entfernen Sie die einzelne Schraube (M2x3), mit der die Halterung des Fingerabdrucklesers am inneren Montagerahmen befestigt ist. 3. Entfernen Sie die zwei Schrauben (M2x4), mit denen der 4-Zellen-Stützrahmen am inneren Montagerahmen befestigt ist. 4.
  • Seite 57 Entfernen und Einbauen von Komponenten...
  • Seite 58 Schritte 1. Richten Sie die Schraubenbohrungen des inneren Montagerahmens an denen der Hauptplatine und der Handauflagenbaugruppe aus. ANMERKUNG: Stellen Sie sicher, dass die Lasche in der oberen linken Ecke des inneren Montagerahmens unterhalb der Lasche an der Handauflagenbaugruppe installiert ist. 2.

  • Seite 59: Led-Platine

    LED-Platine Entfernen der LED-Platine Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk.

  • Seite 60: Einbauen Der Led-Platine

    3. Trennen Sie das LED-Platinenkabel vom Anschluss auf der Hauptplatine. 4. Ziehen Sie das Kabel der LED-Platine vom Computer ab. 5. Entfernen Sie die einzelne Schraube (M2x3), mit der die LED-Platine an der Handballenstützen-Baugruppe befestigt ist. 6. Heben Sie die LED-Platine von der Handballenstützen-Baugruppe ab. Einbauen der LED-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 61: Kühlkörper

    5. Schließen Sie das Kabel des Smartcardlesegeräts an den Anschluss auf der USH-Zusatzplatine an und schließen Sie den Riegel. Nächste Schritte 1. Installieren Sie den inneren Montagerahmen. 2. Bauen Sie die Batterie ein. 3. Installieren Sie das Festplattenlaufwerk. 4. Setzen Sie die WWAN-Karte ein.

  • Seite 62: Installieren Der Kühlkörper- Und Lüfterbaugruppe - Uma

    Schritte 1. Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine. 2. Entfernen Sie die zwei Schrauben (M2x4), mit denen der Systemlüfter an der Systemplatine befestigt ist. 3. Lösen Sie nacheinander (umgekehrt zu der auf dem Kühlkörper angegebenen Reihenfolge) die sechs unverlierbaren Schrauben, mit denen die Kühlkörper- und Lüfterbaugruppe auf der Systemplatine befestigt ist.

  • Seite 63: Entfernen Der Kühlkörper- Und Lüfterbaugruppe - Separat

    Schritte 1. Richten Sie die Schraubenbohrungen der Kühlkörper- und Lüfterbaugruppe an den Schraubenbohrungen der Hauptplatine aus. 2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die sechs unverlierbaren Schrauben zur Befestigung der Kühlkörper- und Lüfterbaugruppe an der Systemplatine an. 3.
  • Seite 64 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Kühlkörper- und Lüfterbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine. 2. Entfernen Sie die zwei Schrauben (M2x4), mit denen der Systemlüfter an der Systemplatine befestigt ist. 3.

  • Seite 65: Einbauen Der Kühlkörper- Und Lüfterbaugruppe - Separat

    Einbauen der Kühlkörper- und Lüfterbaugruppe – separat Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Hauptplatine und der Prozessor beschädigt werden. ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmefalle bzw.
  • Seite 66 Schritte 1. Richten Sie die Schraubenbohrungen der Kühlkörper- und Lüfterbaugruppe an den Schraubenbohrungen der Hauptplatine aus. 2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben zur Befestigung der Kühlkörper- und Lüfterbaugruppe an der Hauptplatine an. 3.

  • Seite 67: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Festplatte. 6.

  • Seite 68: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lautsprechers und stellt das Installationsverfahren bildlich dar. Schritte 1. Setzen Sie die Lautsprecher mithilfe der Führungsstifte und Gummidichtungen in die Steckplätze auf der Handballenstützen- und Tastaturbaugruppe.

  • Seite 69: Systemplatine

    Systemplatine Systemplatine entfernen Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk. 6.
  • Seite 70 4. eDP-Kabelanschluss 5. Anschluss des Bildschirmkabels 6. Anschluss für Systemlüfter 7. Clickpad-Kabelanschluss 8. SSD-Laufwerk – Steckplatz 1 9. Batteriekabelstecker 10. SSD-Laufwerk – Steckplatz 2 11. LED-Kabelstecker 12. Anschluss für USH-Platine 13. WWAN-Anschluss 14. Kabelanschluss des Festplattenlaufwerks 15. Anschluss des Lautsprecherkabels Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 71 Entfernen und Einbauen von Komponenten...
  • Seite 72 Schritte ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Systemplatine und dem Kühlkörper beibehalten. Um dies zu erreichen, müssen Techniker auch die zwei Schrauben (M2x5) entfernen, mit denen der Systemlüfter an der Systemplatine befestigt ist. ANMERKUNG: Bei Modellen, die mit einem Fingerabdruckleser ausgeliefert werden, trennen Sie das Kabel des Fingerabdrucklesers vom Anschluss auf der Hauptplatine, bevor Sie die Hauptplatine aus der Handauflagenbaugruppe und Tastaturbaugruppe entfernen.

  • Seite 73: Systemplatine Installieren

    Systemplatine installieren Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 74 Schritte ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Systemplatine und dem Kühlkörper beibehalten. Um dies zu erreichen, müssen Techniker auch die zwei Schrauben (M2x5) entfernen, mit denen der Systemlüfter an der Systemplatine befestigt ist. 1.

  • Seite 75: Betriebsschalter Mit Fingerabdruckleser

    12. Bringen Sie die beiden Schrauben (M2x3) wieder an, mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt wird. 13. Verbinden Sie das Touchscreen-Kabel mit dem Anschluss auf der Hauptplatine (bei Modellen mit einem Touchscreen). 14. Verbinden Sie das IR-Kamerakabel mit dem Anschluss auf der Hauptplatine (bei Modellen mit einer IR-Kamera). 15.

  • Seite 76: Einbauen Des Netzschalters Mit Fingerabdruck-Lesegerät

    Schritte 1. Entfernen Sie die beiden Schrauben (M2x2), mit denen die Betriebsschalterplatine an der Handballenstützen-Baugruppe befestigt ist. 2. Heben Sie die Betriebsschalterplatine aus der Handballenstützen-Baugruppe. Einbauen des Netzschalters mit Fingerabdruck-Lesegerät Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Netzschalterplatine und bietet eine visuelle Darstellung des Verfahrens zum Einbauen. Entfernen und Einbauen von Komponenten...
  • Seite 77 Schritte 1. Richten Sie die Netzschalterplatine an der Handballenstützen-Baugruppe aus und platzieren Sie sie entsprechend. 2. Bringen Sie die beiden Schrauben (M2x2), mit denen die Betriebsschalterplatine an der Handballenstützen-Baugruppe befestigt wird, wieder an. Nächste Schritte 1. Bauen Sie die Systemplatine ein.

  • Seite 78: Smartcard-Lesegerät

    Smartcard-Lesegerät Entfernen des Smartcardlesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk.
  • Seite 79 Schritte 1. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Platine. 2. Lösen Sie das Kabel des Smartcardlesegeräts von der Handballenstützen- und Tastaturbaugruppe. 3. Entfernen Sie die beiden Schrauben (M2x3), mit denen das Smartcardlesegerät an der Handauflagenbaugruppe befestigt ist. 4.

  • Seite 80: Einbauen Des Smartcard-Lesegeräts

    Einbauen des Smartcard-Lesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Smartcard-Lesegeräts und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...

  • Seite 81: Knopfzellenbatterie

    Schritte 1. Platzieren Sie das Smartcardlesegerät korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen das Smartcardlesegerät an der Handballenstützen- und Tastaturbaugruppe befestigt wird. 3. Befestigen Sie das Kabel des Smartcardlesegeräts an der Handballenstützen- und Tastaturbaugruppe. 4.

  • Seite 82: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Ziehen Sie das Kabel der Knopfzellenbatterie vom Anschluss an der Systemplatine ab. 2. Lösen Sie das Kabel der Knopfzellenbatterie aus den Kabelführungen an der Handballenstützen-Baugruppe. 3. Hebeln Sie die Knopfzellenbatterie heraus und entfernen Sie sie aus der Handauflagenbaugruppe. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 83: Tastaturbaugruppe

    Schritte 1. Befestigen Sie die Knopfzellenbatterie im Steckplatz auf der Handballenstützen-Baugruppe. 2. Führen Sie das Kabel der Knopfzellenbatterie durch die Kabelführungen auf der Handballenstützen-Baugruppe. 3. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Hauptplatine. Nächste Schritte 1. Installieren Sie den inneren Montagerahmen.
  • Seite 84 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk. 6. Entfernen Sie die Batterie. 7. Entfernen Sie die Festplatte. 8. Entfernen Sie die Wireless-Karte. 9. Entfernen Sie die WWAN-Karte. 10.
  • Seite 85 Schritte ANMERKUNG: Trenn Sie bei einem Modell mit einem USH-Modul das USH-Kabel von der Tastaturhalterung. Öffnen Sie den Riegel und trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung und das Tastaturkabel vom Anschluss am Clickpad. 2. Entfernen Sie die 27 Schrauben (M2x2), mit denen die Tastaturbaugruppe an der Handballenstützen-Baugruppe befestigt ist. 3.

  • Seite 86: Einbauen Der Tastaturbaugruppe

    Einbauen der Tastaturbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.
  • Seite 87 Schritte 1. Setzen Sie die Tastaturbaugruppe korrekt ausgerichtet auf die Handauflagenbaugruppe. 2. Bringen Sie die 27 Schrauben (M2x2) wieder an, mit denen die Tastaturbaugruppe an der Handballenstützen-Baugruppe befestigt wird. 3. Verbinden Sie das Tastaturkabel und das Kabel für die Tastaturbeleuchtung mit den Anschlüssen auf dem Clickpad. ANMERKUNG: Verbinden Sie bei Modellen mit USH-Modul das USH-Kabel mit der Tastaturhalterung.

  • Seite 88: Tastaturhalterung

    Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den inneren Montagerahmen. 3. Bauen Sie die Batterie ein. 4. Installieren Sie das Festplattenlaufwerk. 5. Setzen Sie die WWAN-Karte ein. 6. Bauen Sie die Wireless-Karte ein. 7. Bauen Sie das 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk...

  • Seite 89: Einbauen Der Tastaturhalterung

    Schritte 1. Entfernen Sie die vierzehn Schrauben (M2x2), mit denen die Tastatur an der Tastaturhalterung befestigt ist. 2. Entfernen Sie die Tastatur aus der Tastaturhalterung. Einbauen der Tastaturhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 90 Schritte 1. Platzieren Sie die Tastatur auf der Tastaturhalterung und richten Sie sie entsprechend aus. 2. Bringen Sie die 14 Schrauben (M2x2) zur Befestigung der Tastatur an der Tastaturhalterung wieder an. ANMERKUNG: Stellen Sie bei einer 5G-WWAN-Konfiguration sicher, dass Sie den Absorber auf die neue Tastaturhalterung übertragen.

  • Seite 91: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Wireless-Karte. 6.
  • Seite 92 Entfernen und Einbauen von Komponenten...
  • Seite 93 Entfernen und Einbauen von Komponenten...

  • Seite 94: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Entfernen Sie die beiden Schrauben (M2x3), mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt ist. 2. Heben Sie die eDP-Kabelhalterung vom Computer ab. 3. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. 4.
  • Seite 95 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 96 Entfernen und Einbauen von Komponenten...

  • Seite 97: Microsd-Karte

    Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf dem System und richten Sie die Schraubenbohrungen der Bildschirmscharniere an denen an der Hauptplatine aus. 2. Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmscharniere an der Hauptplatine befestigt werden. 3.
  • Seite 98 5. Entfernen Sie die Wireless-Karte. 6. Entfernen Sie die WWAN-Karte. 7. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmblende und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte ANMERKUNG: Die Bildschirmblende ist mit Klebstoff am Bildschirm befestigt. Setzen Sie einen Kunststoffstift in die Aussparungen in der Nähe beider Scharnierabdeckungen ein, um mit dem Abhebelvorgang zum Lösen der Bildschirmblende zu beginnen.

  • Seite 99: Einbauen Der Bildschirmblende

    Einbauen der Bildschirmblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmblende und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 100: Bildschirm

    7. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3.
  • Seite 101 Entfernen und Einbauen von Komponenten...
  • Seite 102 Entfernen und Einbauen von Komponenten...

  • Seite 103: Einbauen Des Bildschirms

    Schritte ANMERKUNG: Der Bildschirm ist zusammen mit der Bildschirmhalterung als einzelnes Ersatzteil vormontiert. Ziehen Sie nicht am SR-Klebeband (Stretch Release), um die Halterung vom Bildschirm zu trennen. 1. Entfernen Sie die vier Schrauben (M2,5x3,5), mit denen der Bildschirm an der hinteren Bildschirmabdeckung befestigt ist. ANMERKUNG: Beim Entfernen des Bildschirms müssen Sie die Halterungen des Bildschirms von der Bildschirmabdeckung lösen, bevor Sie sie umdrehen.
  • Seite 104 Entfernen und Einbauen von Komponenten...
  • Seite 105 Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf dem Bildschirm und schließen Sie die Verriegelung. 2. Bringen Sie das leitfähige Klebeband, mit dem das Bildschirmkabel am Bildschirm befestigt wird, wieder an. 3. Schließen Sie den Bildschirm und die hintere Bildschirmabdeckung, um sie zu montieren. ANMERKUNG: Stellen Sie sicher, dass die Halterungen des Bildschirms in den Steckplätzen an der Bildschirmabdeckung eingesetzt sind.

  • Seite 106: Kamera

    Nächste Schritte 1. Bauen Sie die Bildschirmblende ein. 2. Bauen Sie die Bildschirmbaugruppe ein. 3. Setzen Sie die WWAN-Karte ein. 4. Bauen Sie die Wireless-Karte ein. 5. Bringen Sie die Bodenabdeckung 6. Setzen Sie die microSD-Karte ein. 7. Setzen Sie die SIM-Karte ein.

  • Seite 107: Installieren Der Kamera

    Schritte 1. Ziehen Sie die zwei leitfähigen Klebebänder zur Befestigung des Kameramoduls ab. ANMERKUNG: Eine abrupte Ablösung kann auch dazu führen, dass der Kameraverschluss von der Bildschirmblende entfernt und beschädigt wird. 2. Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul. 3.

  • Seite 108: Edp-/Bildschirmkabel

    6. Bauen Sie die Wireless-Karte ein. 7. Bringen Sie die Bodenabdeckung 8. Setzen Sie die microSD-Karte ein. 9. Setzen Sie die SIM-Karte ein. 10. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. eDP-/Bildschirmkabel Entfernen des eDP-/Bildschirmkabels Voraussetzungen 1.

  • Seite 109: Einbauen Des Edp-Kabels

    Schritte 1. Trennen Sie das eDP-/Bildschirmkabel vom Anschluss auf dem Kameramodul. 2. Lösen Sie das leitfähige Klebeband und lösen Sie das eDP-/Bildschirmkabel, entfernen Sie es vom Klebeband und heben Sie das eDP-/Bildschirmkabel aus der hinteren Bildschirmabdeckung. Einbauen des eDP-Kabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 110 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des eDP-Kabels und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Schließen Sie das eDP-/Bildschirmkabel an den Anschluss der Kamera an. 2. Befestigen Sie das eDP-/Bildschirmkabel an der hinteren Bildschirmabdeckung. 3.

  • Seite 111: Sensorplatine

    6. Bringen Sie die Bodenabdeckung 7. Setzen Sie die microSD-Karte ein. 8. Setzen Sie die SIM-Karte ein. 9. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Sensorplatine Entfernen der Sensorplatine Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 112: Bildschirmscharniere

    Schritte 1. Setzen Sie die Sensorplatine korrekt ausgerichtet auf die hintere Bildschirmabdeckung. 2. Verbinden Sie das LED-Kabel mit dem Anschluss auf der Sensorplatine und schließen Sie die Verriegelung. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.
  • Seite 113 Schritte 1. Entfernen Sie die Schraube (M2,5x3,5), mit der das rechte Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 2. Heben Sie das rechte Scharnier an und entfernen Sie es von der hinteren Bildschirmabdeckung. 3. Entfernen Sie die Schraube (M2,5x3,5), mit der das linke Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 4.

  • Seite 114: Einbauen Der Bildschirmscharniere

    Einbauen der Bildschirmscharniere Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Bildschirmscharniere und stellen das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten...

  • Seite 115: Hintere Bildschirmabdeckung

    Schritte 1. Richten Sie die Schraubenbohrung des linken Bildschirmscharniers auf die Schraubenbohrung der hinteren Bildschirmabdeckung aus. 2. Bringen Sie die Schraube (M2,5x3,5) zur Befestigung des linken Scharniers an der hinteren Bildschirmabdeckung wieder an. 3. Richten Sie die Schraubenbohrung des rechten Bildschirmscharniers auf die Schraubenbohrung der hinteren Bildschirmabdeckung aus. 4.

  • Seite 116: Einbauen Der Hinteren Bildschirmabdeckung

    Schritte Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, bleibt noch die hintere Bildschirmabdeckung. Einbauen der hinteren Bildschirmabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der hinteren Bildschirmabdeckung und bietet eine visuelle Darstellung des Einbauverfahrens. Entfernen und Einbauen von Komponenten...

  • Seite 117: Sim-Karten-Platzhalter

    Schritte Legen Sie die Bildschirmabdeckung auf eine ebene Fläche. Nächste Schritte 1. Bringen Sie die Bildschirmscharniere 2. Installieren Sie die Sensorplatine. 3. Bringen Sie das eDP-/Bildschirmkabel 4. Bauen Sie das Kameramodul ein. 5. Bauen Sie den Bildschirm ein. 6. Bauen Sie die Bildschirmblende ein.

  • Seite 118: Einsetzen Des Sim-Karten-Platzhalters

    9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die WWAN-Karte. 11. Entfernen Sie den inneren Montagerahmen. 12. Entfernen Sie die Lautsprecher. 13. Entfernen Sie die Systemplatine. ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.
  • Seite 119 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des SIM-Karten-Platzhalters und bieten eine visuelle Darstellung des Installationsverfahrens für den Platzhalter des SIM-Kartensteckplatzes. Schritte 1. Platzieren Sie den SIM-Karten-Platzhalter in seinem Fach auf der Handauflage. ANMERKUNG: Stellen Sie sicher, dass der SIM-Karten-Platzhalter mit der Rippung an der Handauflagenbaugruppe ausgerichtet ist.

  • Seite 120: Handballenstützen-Baugruppe

    Handballenstützen-Baugruppe Entfernen der Handauflagenbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das Speichermodul. 6.

  • Seite 121: Handauflagenbaugruppe Einbauen

    Schritte Sobald Sie die Schritte im Abschnitt mit den Voraussetzungen durchgeführt haben, haben Sie nur noch die Handauflagenbaugruppe vor sich. Handauflagenbaugruppe einbauen Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Handauflagenbaugruppe und stellt das Verfahren zum Einbauen bildlich dar.
  • Seite 122 Schritte 1. Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche. 2. Entfernen Sie den SIM-Karten-Platzhalter für die LTE-Konfiguration ohne WWAN. Nächste Schritte 1. Einsetzen des Dummy-SIM-Karten-Platzhalters. 2. Bauen Sie die Bildschirmbaugruppe ein. 3. Bauen Sie die Tastaturbaugruppe ein. 4. Bauen Sie das Smartcardlesegerät ein.

  • Seite 123: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 124: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 125: Einmaliges Startmenü

    Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt. Tabelle 5. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Precision 3571 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an.

  • Seite 126: Übersicht

    Tabelle 5. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Processor Information Prozessortyp Zeigt den Prozessortyp an. Maximum Clock Speed Zeigt die maximale Prozessortaktrate an. Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an.
  • Seite 127 Tabelle 6. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Secure Digital (SD) Card Boot Aktivieren oder deaktivieren des schreibgeschützten Boots für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Boot deaktiviert. Sicherer Start Enable Secure Boot Zum Aktivieren oder Deaktivieren der Funktion Secure Boot.
  • Seite 128 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
  • Seite 129 Tabelle 8. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Standardmäßig ist die Option Secure Digital (SD) Card aktiviert. Secure Digital (SD) Card Read-Only Mode Aktiviert oder deaktiviert den schreibgeschützten Modus für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Read-Only Mode deaktiviert.

  • Seite 130: Temperaturverwaltung

    Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem.

  • Seite 131: Sicherheit

    Tabelle 11. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Intel Speed Shift-Technologie Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift-Technologie. Die Option Intel Speed Shift Technology ist standardmäßig aktiviert. Tabelle 12. System-Setup-Optionen – Menü „Sicherheit“ Sicherheit TPM 2.0 Security TPM 2.0 Security On Aktivieren oder deaktivieren der TPM 2.0 Security-Optionen.
  • Seite 132 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 14. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 133 Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools.
  • Seite 134 Tabelle 16. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Keyboard Illumination Ermöglicht die Änderung der Einstellungen für die Tastaturbeleuchtung. Standardmäßig ist die Option Bright aktiviert. Keyboard Backlight Timeout on AC Legt den Timeoutwert für die Tastaturhintergrundbeleuchtung fest, wenn ein Netzadapter an den Computer angeschlossen ist. Standardmäßig ist die Option 10 seconds aktiviert.

  • Seite 135: Systemprotokolle

    System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im folgenden Wissensdatenbank-Artikel: https://www.dell.com/support/article/sln153694 Schritte 1. Rufen Sie die Website www.dell.com/support...

  • Seite 136: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 137: System- Und Setup-Kennwort

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 138: Zuweisen Eines System-Setup-Kennworts

    Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F12. Schritte 1.

  • Seite 139: Löschen Von Cmos-Einstellungen

    Bodenabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

  • Seite 140: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 141: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 142: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
  • Seite 143 (Wechselstrom, Akku, Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten. CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ●...
  • Seite 144 Sekunden gedrückt halten, um sicherzustellen, dass der gesamte Strom entladen wurde. ● Führen Sie „BIOS recovery from USB“ durch. Die Anweisungen finden Sie auf der Website Dell Support. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Fehlerbehebung...

  • Seite 145: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 146: Ein- Und Ausschalten Des Wlan

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel 000130881 unter www.dell.com/support. Fehlerbehebung...

  • Seite 147: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
