Installieren Des Inneren Montagerahmens - Dell Precision 3571 Servicehandbuch

Schritte
1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem inneren Montagerahmen.
2. Entfernen Sie die einzelne Schraube (M2x3), mit der die Halterung des Fingerabdrucklesers am inneren Montagerahmen befestigt ist.
3. Entfernen Sie die zwei Schrauben (M2x4), mit denen der 4-Zellen-Stützrahmen am inneren Montagerahmen befestigt ist.
4. Entfernen Sie die fünfzehn Schrauben (M2x3), mit denen der innere Montagerahmen an der Hauptplatine und der
Handauflagenbaugruppe befestigt ist.
5. Heben Sie den inneren Montagerahmen von der Hauptplatine und der Handauflagenbaugruppe ab.

Installieren des inneren Montagerahmens

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

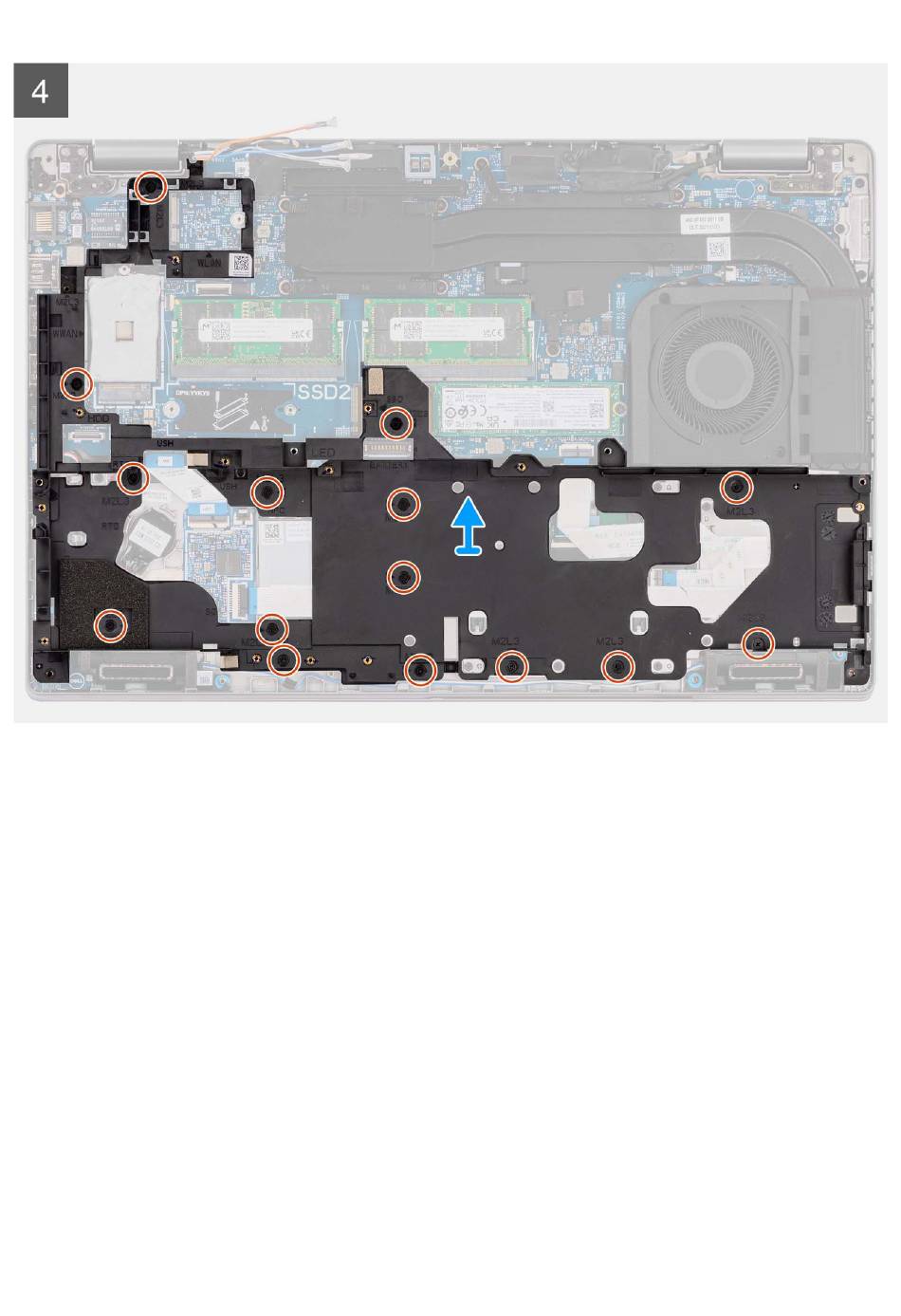

Die folgende Abbildung zeigt die Position des inneren Montagerahmens und stellt das Verfahren zum Einbauen bildlich dar.
56 Entfernen und Einbauen von Komponenten
