Siebdruckbeschriftung - Dell Precision 3480 Benutzerhandbuch

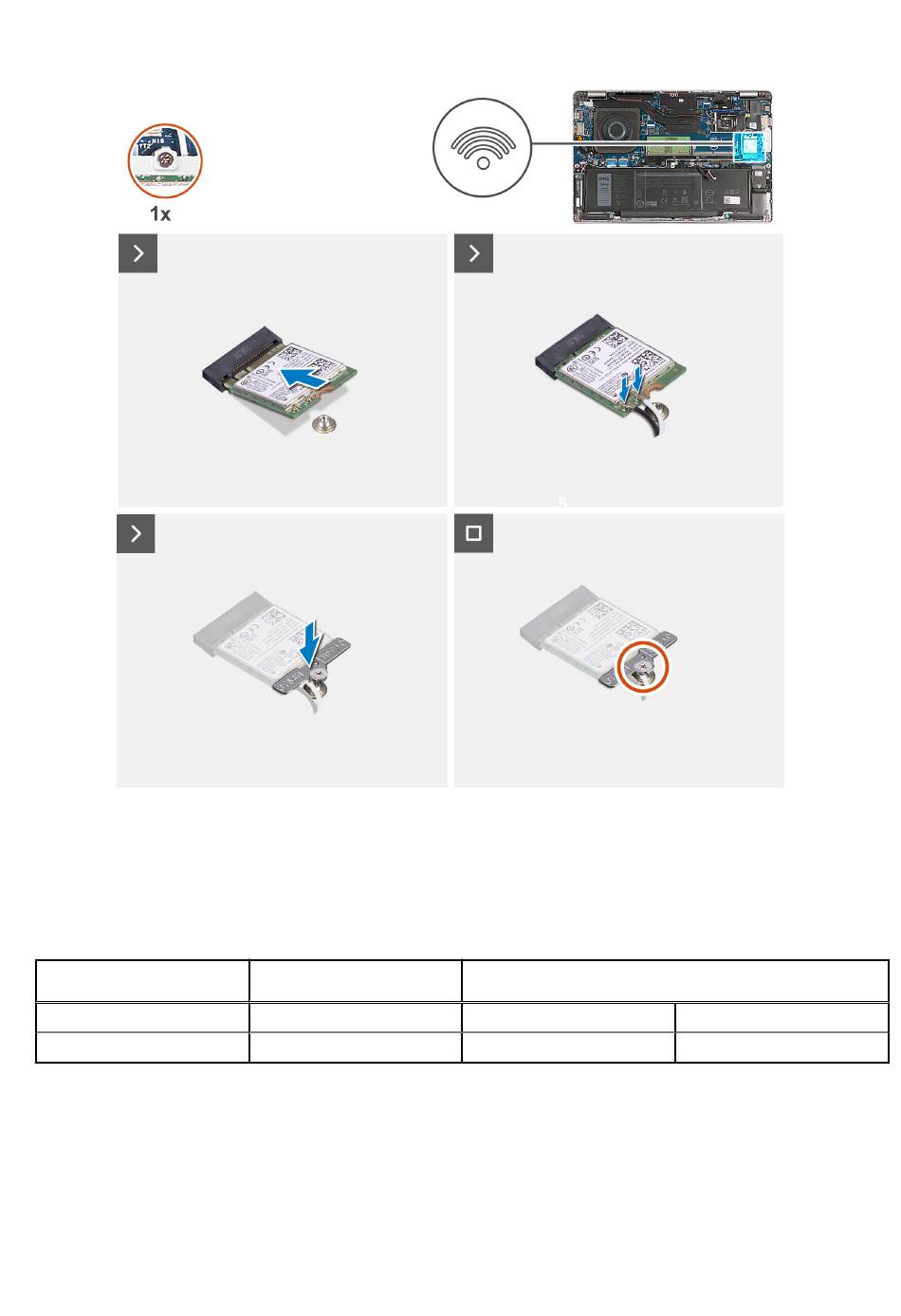

Abbildung 11. Einbauen der Wireless-Karte
Schritte
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.
Tabelle 33. Farbcodierung des Antennenkabels
Anschlüsse auf der
Wireless-Karte
Main
Hilfskabel
2. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus. .
3. Schieben Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein.
4. Richten Sie die Schraubenbohrung der Wireless-Kartenhalterung und die der Systemplatine sowie der Handballenstützen-Baugruppe
direkt übereinander aus.
5. Ziehen Sie die unverlierbare Schraube fest an, mit der die Wireless-Kartenhalterung an der Wireless-Karte und Handauflagenbaugruppe
befestigt ist.
Antennenkabelfarbe
Weiß
Schwarz
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

Siebdruckbeschriftung

MAIN
AUX
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
53
