Schritte
1. Platzieren Sie die Bildschirmbaugruppe auf dem System und richten Sie die Schraubenbohrungen der Bildschirmscharniere an denen
an der Hauptplatine aus.
2. Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmscharniere an der Hauptplatine befestigt werden.
3. Schließen Sie den Bildschirm.

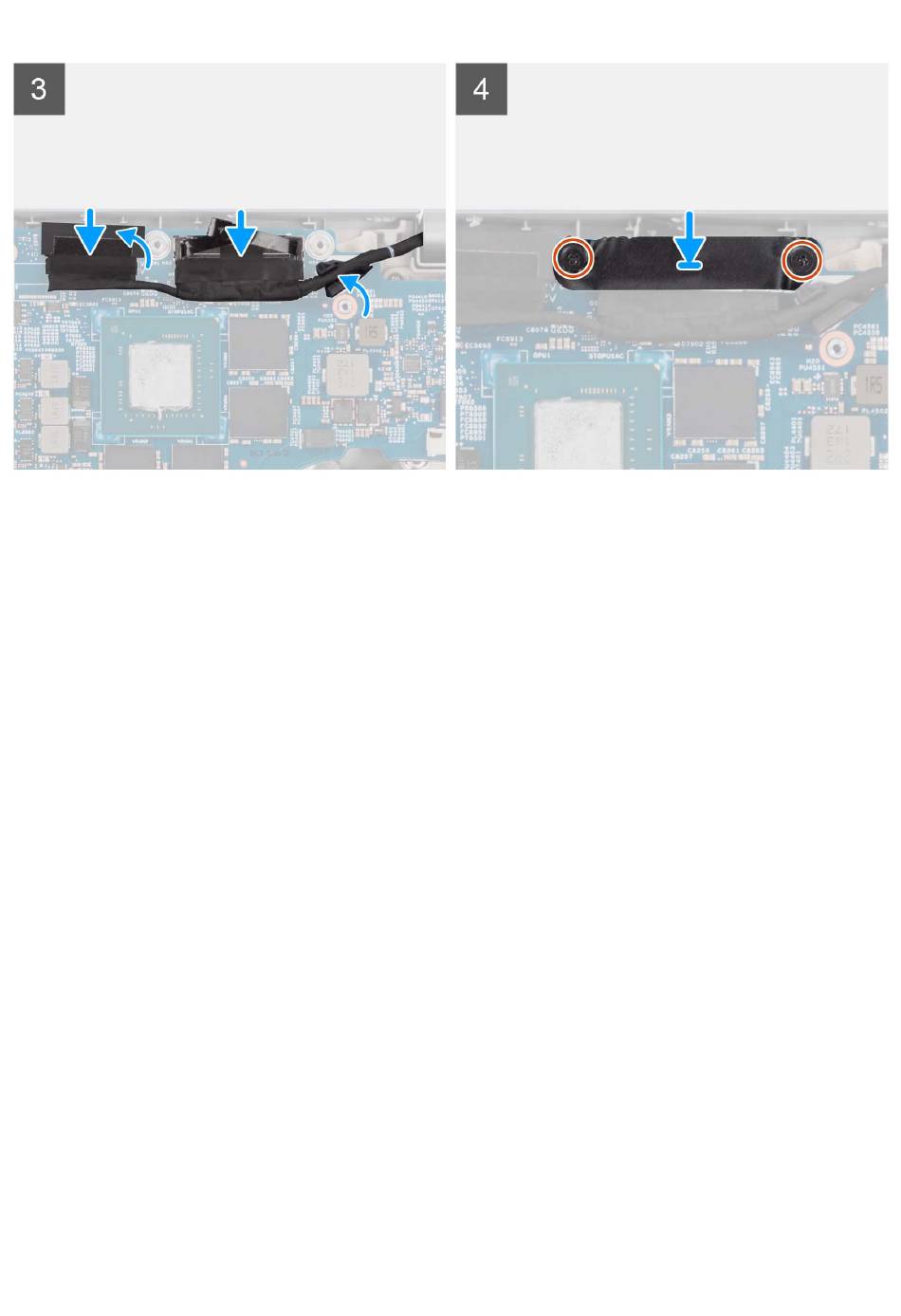

4. Verlegen Sie das Bildschirm- und eDP-Kabel durch die Kabelführung auf der Hauptplatine.
5. Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine.
6. Schließen Sie das Bildschirmkabel an den Anschluss auf der Hauptplatine an.
7. Befestigen Sie das Klebeband, mit dem das Bildschirmkabel an der Systemplatine befestigt wird.
8. Verbinden Sie das IR-Kamerakabel mit dem Anschluss auf der Hauptplatine (bei Modellen mit IR-Kamera).
9. Verbinden Sie das Touchscreen-Kabel mit dem Anschluss auf der Hauptplatine (bei Modellen mit Touchscreen).
10. Richten Sie die Schraubenbohrungen der eDP-Kabelhalterung an den Schraubenbohrungen der Hauptplatine aus.
11. Bringen Sie die beiden Schrauben (M2x3) wieder an, mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt wird.
Nächste Schritte
1. Setzen Sie die WWAN-Karte
2. Bauen Sie die Wireless-Karte
3. Bringen Sie die Bodenabdeckung
4. Setzen Sie die

microSD-Karte

5. Setzen Sie die SIM-Karte
6. Befolgen Sie die Anweisungen unter

Bildschirmblende

Entfernen der Bildschirmblende

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die SIM-Karte.
3. Entfernen Sie die microSD-Karte.
4. Entfernen Sie die Bodenabdeckung.
ein.
ein.
an.
ein.
ein.
