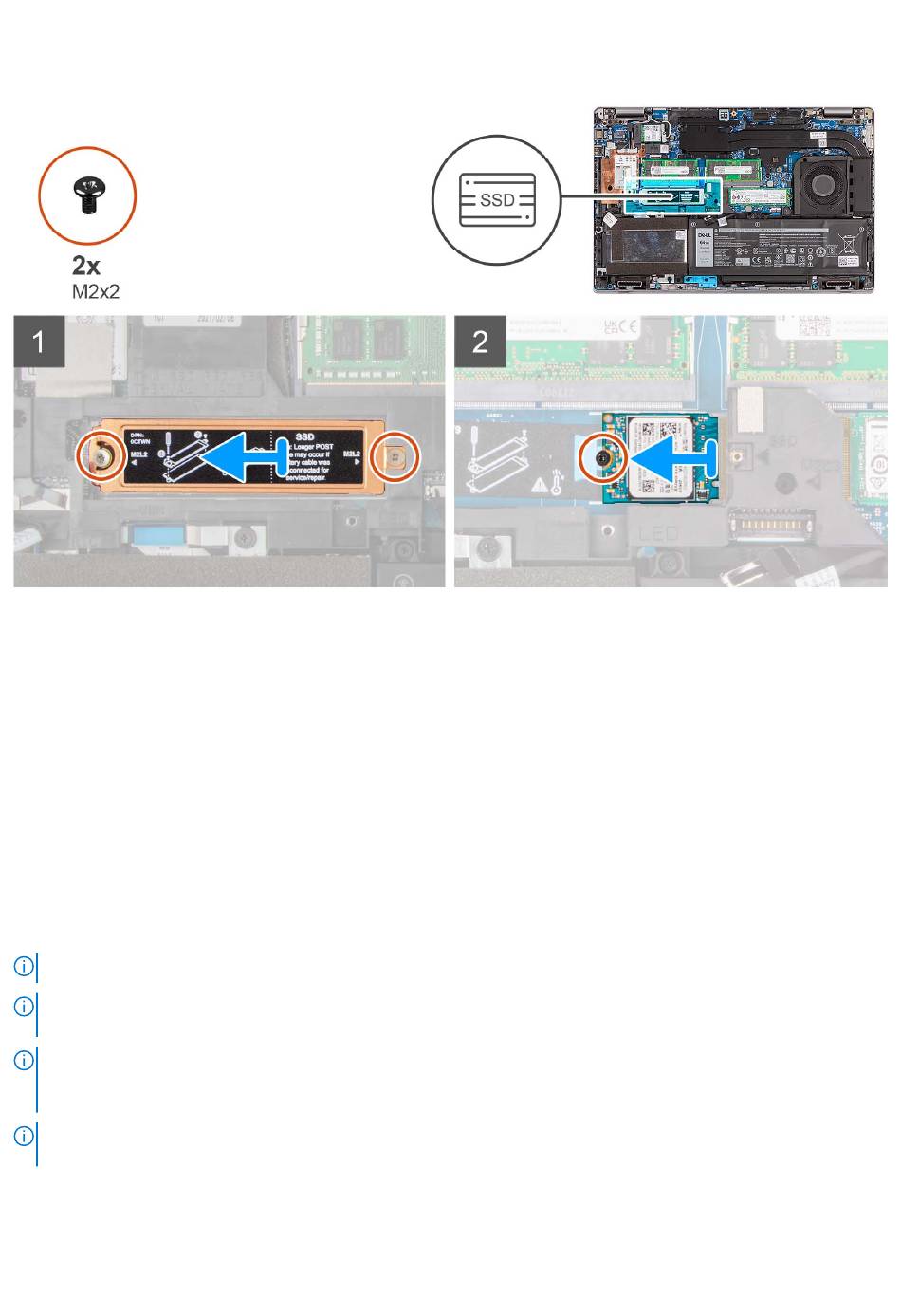

Die folgende Abbildung zeigt die Position des installierten 2230-Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Kühlplatte des Solid-State-Laufwerks an der Handauflagen- und
Tastaturbaugruppe befestigt ist.
2. Entfernen Sie die Kühlplatte des Solid-State-Laufwerks aus dem Computer.
3. Entfernen Sie die M2x4-Schraube, mit der die SSD-Laufwerkhalterung und das SSD-Laufwerk an der Systemplatine befestigt sind.
4. Schieben Sie das 2230-SSD-Laufwerk und entfernen Sie es aus dem Steckplatz für M.2-SSD-Laufwerke auf der Systemplatine.

Installieren des 2230-Solid-State-Laufwerks in Steckplatz SSD2

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-
Solid-State-Laufwerk im M.2-Steckplatz.
ANMERKUNG: Diese Vorgehensweise gilt nur für das Installieren eines 2230-Solid-State-Laufwerks im M.2-Steckplatz. Wenn Sie
das M.2 2230-Solid-State-Laufwerk nach dem Kauf installieren, müssen Sie ein Kunden-Kit mit Halterung und einer Schraube
erwerben, um das M.2 2230-Solid-State-Laufwerk zu installieren.
ANMERKUNG: Stellen Sie beim Installieren des M.2 PCIe 4.0 2230-Solid-State-Laufwerks im SSD2-Steckplatz sicher, dass Sie den
Kühlkörper und die Wärmefalle installieren.
Die folgenden Abbildungen zeigen die Position des 2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar.
