Dell Precision 3571 Servicehandbuch Seite 66

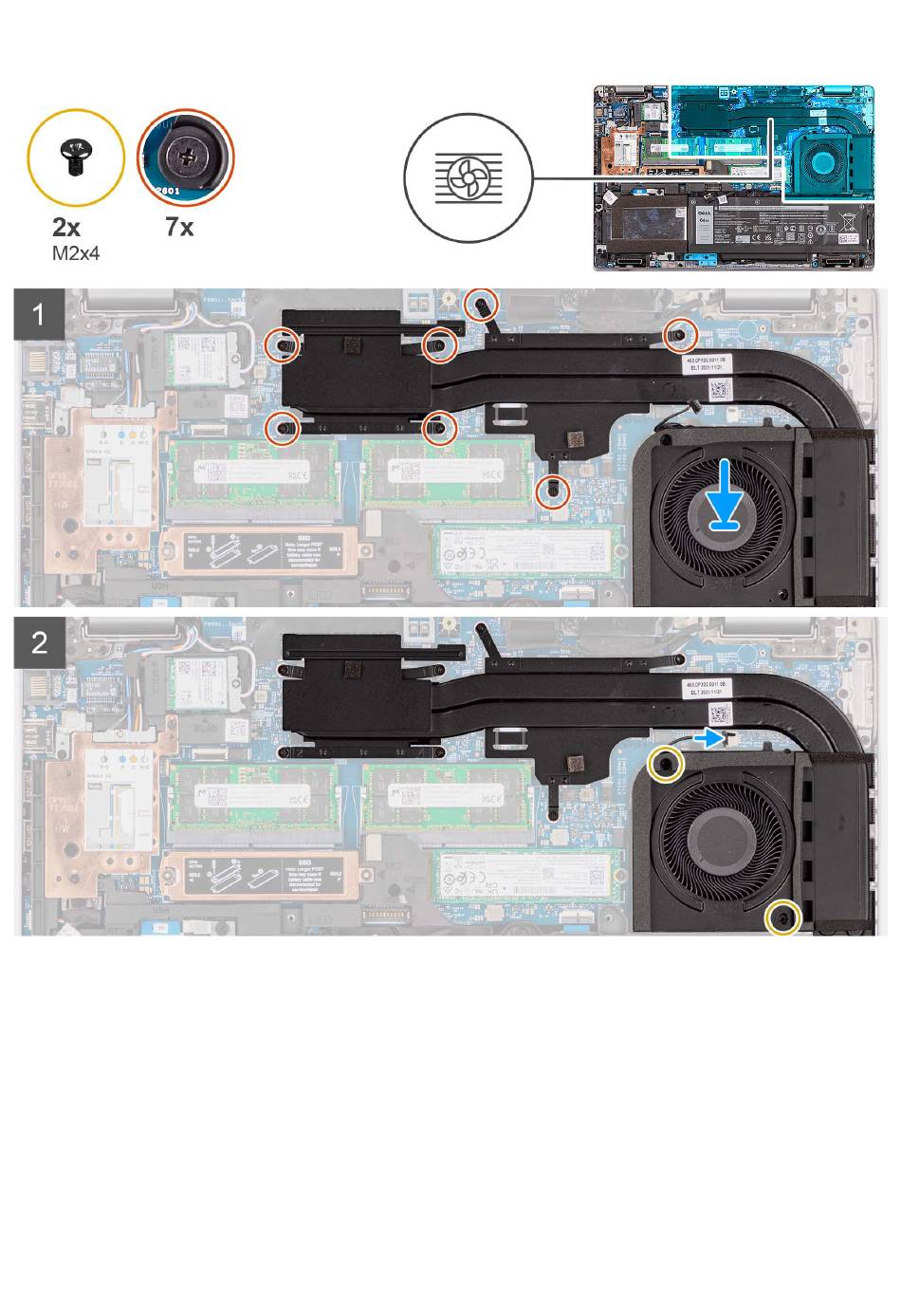

Schritte
1. Richten Sie die Schraubenbohrungen der Kühlkörper- und Lüfterbaugruppe an den Schraubenbohrungen der Hauptplatine aus.
2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben zur Befestigung der
Kühlkörper- und Lüfterbaugruppe an der Hauptplatine an.
3. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung des Systemlüfters am Rahmen wieder an.
4. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung an.
2. Setzen Sie die microSD-Karte ein.
3. Installieren Sie das SIM-Kartenfach.
4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
66 Entfernen und Einbauen von Komponenten
