Dell Precision 3570 Servicehandbuch

Dell Precision 3570 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Precision 3570:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

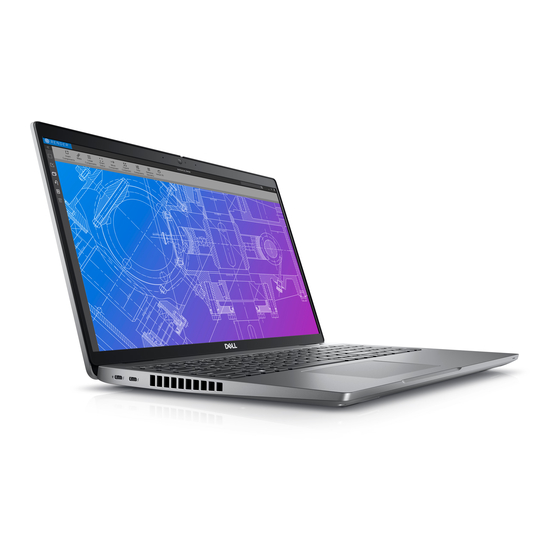

Precision 3570
Servicehandbuch
Vorschriftenmodell: P104F
Vorschriftentyp: P104F005
März 2022
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 3570

Inhaltszusammenfassung für Dell Precision 3570

  • Seite 1 Precision 3570 Servicehandbuch Vorschriftenmodell: P104F Vorschriftentyp: P104F005 März 2022 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................10 BitLocker..................................10 Kapitel 2: Entfernen und Einbauen von Komponenten............... 12 Empfohlene Werkzeuge..............................12 Schraubenliste..................................12 Hauptkomponenten von Precision 3570...........................13 SIM-Karte (Subscriber Identity Module)...........................15 Entfernen der SIM-Karte...............................15 Installieren der SIM-Karte..............................16 Micro Secure Digital (SD) Card............................17 Entfernen der microSD-Karte............................
  • Seite 4 Einbauen des Platzhalters des 3-Zellen-Akkus......................40 Einbauen der 3-Zellen-Batterie.............................41 Entfernen des 4-Zellen-Akkus............................42 Einsetzen des 4-Zellen-Akkus............................43 Batteriekabel..................................45 Entfernen des Akkukabels............................45 Einsetzen des Akkukabels.............................46 Innerer Montagerahmen..............................47 Entfernen des inneren Montagerahmens........................47 Installieren des inneren Montagerahmens........................48 LED-Platine..................................50 Entfernen der LED-Platine............................
  • Seite 5 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............121 Löschen von BIOS- (System-Setup) und Systemkennwörtern.................. 122 Kapitel 5: Fehlerbehebung......................123 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................123 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............123 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 124 Integrierter Selbsttest (Built-In Self-Test, BIST)......................124 M-BIST..................................124 LCD-Stromschienentest (L-BIST)..........................125...
  • Seite 6 Wiederherstellen des Betriebssystems........................... 128 Zurücksetzen der Echtzeituhr (RTC)..........................128 Automatische RTC-Zurücksetzung..........................128 Sicherungsmedien und Wiederherstellungsoptionen.....................128 Ein- und Ausschalten des WLAN............................. 129 Entladen des Reststroms (Kaltstart)..........................129 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............130 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 9: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
  • Seite 11 ● Festplattenlaufwerk oder Solid-State-Laufwerk ● Systemplatine Arbeiten an Komponenten im Inneren des Computers...

  • Seite 12: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...

  • Seite 13: Hauptkomponenten Von Precision 3570

    Netzschalter M2x2 Smartcardlesegerät M2x3 Tastaturbaugruppe M2x2 Tastaturhalterung M2x2 Bildschirmbaugruppe M2,5x5 (Bildschirmscharnier zur Handauflagenbaugruppe) Bildschirmscharnier M2,5x3,5 (Bildschirmscharnier zur hinteren Bildschirmabdeckung) Bildschirm M2,5x3,5 Hauptkomponenten von Precision 3570 Die folgende Abbildung zeigt die wichtigsten Komponenten von Precision 3570. Entfernen und Einbauen von Komponenten...
  • Seite 14 1. Bodenabdeckung 2. Akku 3. Systemlüfter 4. Speichermodul 5. Systemplatine 6. Tastaturbaugruppe 7. Lautsprecher 8. Handauflagenbaugruppe Entfernen und Einbauen von Komponenten...

  • Seite 15: Sim-Karte (Subscriber Identity Module)

    16. WWAN-Karte 17. WLAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. SIM-Karte (Subscriber Identity Module)

  • Seite 16: Installieren Der Sim-Karte

    Schritte 1. Schieben Sie einen Stift in das Loch des SIM-Kartenfachs und drücken Sie nach innen, bis das Fach freigegeben wird. 2. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 3. Entfernen Sie die SIM-Karte aus dem SIM-Kartenfach. 4. Schieben Sie das SIM-Kartenfach in den Steckplatz, bis es hörbar einrastet. Installieren der SIM-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 17: Micro Secure Digital (Sd) Card

    Schritte 1. Schieben Sie einen Stift in das Loch des SIM-Kartenfachs und drücken Sie nach innen, bis das Fach freigegeben wird. 2. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 3. Setzen Sie die SIM-Karte mit nach oben zeigendem Metallband in das SIM-Kartenfach ein. 4.

  • Seite 18: Einsetzen Der Microsd-Karte

    Schritte 1. Drücken Sie auf die microSD-Karte, um sie aus dem Computer zu entfernen. 2. Schieben Sie die microSD-Karte aus dem Computer heraus. Einsetzen der microSD-Karte Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der microSD-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 19: Bodenabdeckung

    Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3.
  • Seite 20 Entfernen und Einbauen von Komponenten...

  • Seite 21: Anbringen Der Bodenabdeckung

    Schritte 1. Lösen Sie die acht unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung an den oberen U-förmigen Einkerbungen der oberen Kante der Bodenabdeckung ab, um die Bodenabdeckung von der Handauflagen- und Tastaturbaugruppe zu lösen. 3.
  • Seite 22 Entfernen und Einbauen von Komponenten...

  • Seite 23: Microsd-Karte

    Schritte 1. Verbinden Sie das Batteriekabel mit der Hauptplatine. 2. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung an den Schraubenbohrungen auf der Handauflagenbaugruppe aus und lassen Sie dann die Bodenabdeckung einrasten. 3. Ziehen Sie die acht unverlierbaren Schrauben an, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist. Nächste Schritte 1.

  • Seite 24: Einbauen Der Wlan-Karte

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der WLAN-Karte und stellen das Verfahren zum Entfernen bildlich dar. Schritte ANMERKUNG: Wenn Sie die WLAN-Karte aus dem System entfernen und das Klebeband, mit dem die WLAN-Karte befestigt ist, zusammen mit der WLAN-Karte aus dem System entfernt wird, bringen Sie es wieder am System an. 1.
  • Seite 25 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung des Antennenkabels. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der WLAN-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2. Richten Sie die Kerbe der WLAN-Karte an der Lasche des WLAN-Kartensteckplatzes aus. 3.

  • Seite 26: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Entfernen bildlich dar.

  • Seite 27: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 28: Ssd-Laufwerk

    5. Ziehen Sie die unverlierbare Schraube an, mit der die WWAN-Kartenhalterung an der WWAN-Karte befestigt wird. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter www.dell.com/support. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die microSD-Karte ein.

  • Seite 29: Entfernen Des M.2-2280-Solid-State-Laufwerks

    Wenn beim Austausch der Hauptplatine eine Wärmefalle im SSD-Steckplatz vorhanden ist, ziehen Sie die wiederverwendbare Wärmefalle ab und übertragen Sie sie auf die Ersatz-Hauptplatine. 1. Entfernen Sie die SSD-Halterung von der Hauptplatine, falls erforderlich. 2. Richten Sie die Kante des Anschlusses aus und setzen Sie den Wärmefalle-Mylar-Aufkleber ein. 3.

  • Seite 30: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Abbildung 2. M.2-2280-Solid-State-Laufwerk mit Halterung Schritte 1. Entfernen des M.2-2280-Solid-State-Laufwerks ohne Halterung: a. Entfernen Sie die M2x4-Schraube, mit der das M.2-2280-Solid-State-Laufwerk an der Hauptplatine befestigt ist. b. Schieben Sie das M.2-2280-SSD-Laufwerk schräg aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es. 2.
  • Seite 31 Abbildung 3. M.2-2280-Solid-State-Laufwerk ohne Halterung Abbildung 4. M.2-2280-Solid-State-Laufwerk mit Halterung Schritte 1. Einbauen eines M.2-2280-Solid-State-Laufwerks ohne Halterung: a. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. b. Schieben Sie das M.2-2280-Solid-State-Laufwerk schräg in den entsprechenden Steckplatz auf der Systemplatine. c.

  • Seite 32: Entfernen Des M.2-2230-Solid-State-Laufwerks

    c. Richten Sie die Schraubenbohrungen der Halterung des Solid-State-Laufwerks an den Schraubenbohrungen der Systemplatine aus. d. Bringen Sie die zwei M2x3-Schrauben wieder an, um die Halterung für das Solid-State-Laufwerk an der Systemplatine zu befestigen. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.

  • Seite 33: Entfernen Der M.2-2230-Ssd-Laufwerkshalterung

    Abbildung 6. M.2-2230-Solid-State-Laufwerk mit Halterung Schritte 1. Entfernen des M.2-2230-Solid-State-Laufwerks ohne Halterung: a. Entfernen Sie die M2x4-Schraube, mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist. b. Schieben Sie das M.2-2230-SSD-Laufwerk schräg aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es. 2.

  • Seite 34: Einbauen Der M.2-2230-Ssd-Laufwerkshalterung

    Schritte Hebeln Sie die M.2-2230-SSD-Laufwerkshalterung aus der Schraubenbohrung auf der Hauptplatine und entfernen Sie sie. Einbauen der M.2-2230-SSD-Laufwerkshalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der M.2.-2230-SSD-Laufwerkshalterung und stellt das Verfahren zum Einbauen bildlich dar. Schritte Richten Sie die Solid-State-Laufwerkhalterung auf der Hauptplatine aus und setzen Sie sie ein, um das M.2-2230-Solid-State-Laufwerk unterzubringen.
  • Seite 35 ANMERKUNG: Steckplatz 1 unterstützt nur PCIe Gen4 Solid-State-Laufwerke und kein Intel Optane. ANMERKUNG: Steckplatz 2 unterstützt nur PCIe Gen3 Solid-State-Laufwerk und Intel Optane. Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks und stellt das Installationsverfahren bildlich dar. Abbildung 7. M.2-2230-Solid-State-Laufwerk ohne Halterung Abbildung 8.

  • Seite 36: Speichermodule

    c. Bringen Sie die Schraube (M2x4) an, mit der das Solid-State-Laufwerk an der Systemplatine befestigt wird. d. Richten Sie die Schraubenbohrungen der Halterung des Solid-State-Laufwerks an den Schraubenbohrungen der Systemplatine aus. e. Bringen Sie die zwei M2x3-Schrauben wieder an, um die Halterung für das Solid-State-Laufwerk an der Systemplatine zu befestigen.

  • Seite 37: Einsetzen Der Speichermodule

    Schritte 1. Hebeln Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 2. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die Schritte 1 und 2, wenn zwei Speichermodule vorhanden sind. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 38: Akku

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 39: Entfernen Des Platzhalters Des 3-Zellen-Akkus

    Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine, falls nicht bereits geschehen. 2. Lösen Sie die drei unverlierbaren Schrauben, mit denen der Akku an der Handauflagenbaugruppe befestigt ist. 3. Heben Sie die Batterie von der Handauflagenbaugruppe. Entfernen des Platzhalters des 3-Zellen-Akkus Voraussetzungen 1.

  • Seite 40: Einbauen Des Platzhalters Des 3-Zellen-Akkus

    Schritte 1. Schieben Sie den Akkuplatzhalter nach außen, um ihn aus den Laschen im Akku zu lösen. 2. Entfernen Sie den Akkuplatzhalter vom 3-Zellen-Akku. Einbauen des Platzhalters des 3-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 41: Microsd-Karte

    Schritte 1. Richten Sie die Laschenbohrungen am Akkuplatzhalter an den Laschen des 3-Zellen-Akkus aus. 2. Schieben Sie den Akkuplatzhalter in den 3-Zellen-Akku, bis er einrastet. Nächste Schritte 1. Setzen Sie den 3-Zellen-Akku ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die microSD-Karte ein.

  • Seite 42: Entfernen Des 4-Zellen-Akkus

    ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft. Schritte 1. Richten Sie die Schraubenbohrungen in der Batterie an den Schraubenbohrungen in der Handballenstützen-Baugruppe aus. 2.

  • Seite 43: Einsetzen Des 4-Zellen-Akkus

    4. Entfernen Sie die Bodenabdeckung. ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.
  • Seite 44 ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft. Schritte 1. Platzieren Sie den Akku korrekt ausgerichtet in den Steckplatz auf der Handauflagenbaugruppe. 2. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des Akkus an der Handauflagenbaugruppe an. 3.

  • Seite 45: Batteriekabel

    Batteriekabel Entfernen des Akkukabels Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie.

  • Seite 46: Einsetzen Des Akkukabels

    3. Entfernen Sie das Akkukabel vom Akku. Einsetzen des Akkukabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Akkukabels und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1.

  • Seite 47: Innerer Montagerahmen

    Innerer Montagerahmen Entfernen des inneren Montagerahmens Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 48: Installieren Des Inneren Montagerahmens

    Schritte 1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem inneren Montagerahmen. 2. Bei Computern mit Fingerabdruckleser: a. Entfernen Sie die Schraube (M2x4), mit der die Halterung des Fingerabdrucklesers am inneren Montagerahmen befestigt ist. b. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Hauptplatine und entfernen Sie das Lautsprecherkabel aus den Kabelführungen am inneren Montagerahmen.
  • Seite 49 Entfernen und Einbauen von Komponenten...

  • Seite 50: Led-Platine

    Schritte 1. Richten Sie die Schraubenbohrungen des inneren Montagerahmens an denen der Hauptplatine und der Handauflagenbaugruppe aus. ANMERKUNG: Stellen Sie sicher, dass die Lasche in der oberen linken Ecke des inneren Montagerahmens unterhalb der Lasche an der Handauflagenbaugruppe installiert ist. 2.

  • Seite 51: Einbauen Der Led-Platine

    Schritte 1. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Zusatzplatine. 2. Entfernen Sie das Kabel des Smartcardlesegeräts von der USH-Zusatzplatine. 3. Trennen Sie das LED-Platinenkabel vom Anschluss auf der Hauptplatine und lösen Sie das Kabel aus der Führung. 4.
  • Seite 52 Schritte 1. Richten Sie die Schraubenbohrung der LED-Platine an der Schraubenbohrung der Handballenstützen-Baugruppe aus. 2. Bringen Sie die M2x3-Schraube zur Befestigung der LED-Platine an der Handauflagenbaugruppe wieder an. 3. Verlegen Sie das LED-Platinenkabel und verbinden Sie es mit dem Anschluss auf der Hauptplatine. 4.

  • Seite 53: Systemlüfter

    Systemlüfter Entfernen des Systemlüfters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie.

  • Seite 54: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Systemlüfters und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 55: Kühlkörper

    Kühlkörper Entfernen des Kühlkörpers (bei Computern mit integrierter Grafikkarte) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. VORSICHT: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren.

  • Seite 56: Einbauen Des Kühlkörpers (Bei Computern Mit Integrierter Grafikkarte)

    Schritte 1. Entfernen Sie die M2x3-Schraube, mit der der Kühlkörper an der Handauflagenbaugruppe befestigt ist. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 3. Heben Sie den Kühlkörper von der Systemplatine. Einbauen des Kühlkörpers (bei Computern mit integrierter Grafikkarte) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 57: Entfernen Des Kühlkörpers (Bei Computern Mit Separater Grafikkarte)

    3. Bringen Sie die M2x3-Schraube zur Befestigung des Kühlkörpers an der Handauflagenbaugruppe wieder an. Nächste Schritte 1. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die microSD-Karte ein. 4. Setzen Sie die SIM-Karte ein.

  • Seite 58: Einbauen Des Kühlkörpers (Bei Computern Mit Separater Grafikkarte)

    Schritte 1. Entfernen Sie die M2x3-Schraube, mit der der Kühlkörper an der Handauflagenbaugruppe befestigt ist. 2. Lösen Sie die sieben unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. 3. Heben Sie den Kühlkörper von der Systemplatine. Einbauen des Kühlkörpers (bei Computern mit separater Grafikkarte) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 59: Microsd-Karte

    Schritte 1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 2. Ziehen Sie die sieben unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Hauptplatine an. 3. Bringen Sie die M2x3-Schraube zur Befestigung des Kühlkörpers an der Handauflagenbaugruppe wieder an. Nächste Schritte 1.

  • Seite 60: Lautsprecher

    Lautsprecher Entfernen des Lautsprechers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie.

  • Seite 61: Systemplatine

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lautsprechers und stellt das Installationsverfahren bildlich dar. Schritte 1. Setzen Sie die Lautsprecher korrekt ausgerichtet auf die Handauflagenbaugruppe. 2. Führen Sie das Lautsprecherkabel durch die Kabelführung an der Handauflagenbaugruppe. Nächste Schritte 1.
  • Seite 62 7. Entfernen Sie die WLAN-Karte. 8. Entfernen Sie die WWAN-Karte. 9. Entfernen Sie den Kühlkörper (integriert) oder den Kühlkörper (separat). 10. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 11. Entfernen Sie den Systemlüfter. 12. Entfernen Sie den inneren Montagerahmen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 63 Entfernen und Einbauen von Komponenten...
  • Seite 64 Entfernen und Einbauen von Komponenten...
  • Seite 65 ANMERKUNG: Die Hauptplatine kann zusammen mit dem angebrachten Lüftermodul entfernt und eingebaut werden, um die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten. Um dies zu tun, müssen Techniker die zwei M2x3-Schrauben entfernen, mit denen der Systemlüfter an der Handauflagenbaugruppe befestigt ist. Schritte 1.

  • Seite 66: Einbauen Der Systemplatine

    14. Entfernen Sie die drei Schrauben (M2x3), mit denen die Hauptplatine an der Handauflagenbaugruppe befestigt ist. 15. Heben Sie die Hauptplatine von der Handauflagenbaugruppe. 16. Drehen Sie die Hauptplatine um und ziehen Sie das Kabel der Knopfzellenbatterie vom Anschluss an der Hauptplatine ab. Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 67 Entfernen und Einbauen von Komponenten...
  • Seite 68 Schritte 1. Drehen Sie die Hauptplatine und verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Hauptplatine. Entfernen und Einbauen von Komponenten...

  • Seite 69: Betriebsschalterplatine

    2. Drehen Sie die Hauptplatine um und schieben Sie sie, sodass der USB-Typ-C-Stecker in die Scharnierhalterung geschoben wird, und richten Sie die Schraubenbohrungen auf der Hauptplatine an den Schraubenbohrungen der Handauflagenbaugruppe aus. 3. Richten Sie die USB-Typ-C-Halterung aus und setzen Sie sie auf der Hauptplatine ein. 4.

  • Seite 70: Einbauen Der Netzschalterplatine

    ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Betriebsschalterplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 71 Schritte 1. Richten Sie die Netzschalterplatine an der Handballenstützen-Baugruppe aus und platzieren Sie sie entsprechend. 2. Bringen Sie die beiden Schrauben (M2x2), mit denen die Betriebsschalterplatine an der Handballenstützen-Baugruppe befestigt wird, wieder an. Nächste Schritte 1. Bauen Sie die Systemplatine ein.

  • Seite 72: Smartcard-Lesegerät

    Smartcard-Lesegerät Entfernen des Smartcardlesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 73: Einbauen Des Smartcardlesegeräts

    Schritte 1. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Platine. 2. Entfernen Sie die beiden Schrauben (M2x3), mit denen das Smartcardlesegerät an der Handauflagenbaugruppe befestigt ist. 3. Heben Sie das Smartcardlesegerät aus der Handballenstützenbaugruppe. Einbauen des Smartcardlesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 74: Tastaturbaugruppe

    Nächste Schritte 1. Installieren Sie den inneren Montagerahmen. 2. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 3. Setzen Sie die WWAN-Karte ein. 4. Setzen Sie die WLAN-Karte ein. 5. Bringen Sie die Bodenabdeckung 6. Setzen Sie die microSD-Karte ein. 7.

  • Seite 75: Einbauen Der Tastaturbaugruppe

    Schritte 1. Öffnen Sie den Riegel und trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung und das Tastaturkabel vom Anschluss auf dem Touchpad. 2. Öffnen Sie die Kunststoffbänder auf der Tastaturbaugruppe, um Zugang zu den Schrauben der Tastaturbaugruppe zu erlangen. 3. Entfernen Sie die 26 Schrauben (M2x2), mit denen die Tastaturbaugruppe an der Handauflagenbaugruppe befestigt ist. 4.
  • Seite 76 Schritte 1. Setzen Sie die Tastaturbaugruppe korrekt ausgerichtet auf die Handauflagenbaugruppe. 2. Bringen Sie die 26 Schrauben (M2x2) wieder an, mit denen die Tastaturbaugruppe an der Handauflagenbaugruppe befestigt wird. 3. Schließen Sie die Kunststoffbänder, um die Schrauben der Tastaturbaugruppe abzudecken. 4.

  • Seite 77: Tastaturhalterung

    Tastaturhalterung Entfernen der Tastaturhalterung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 78: Einbauen Der Tastaturhalterung

    Einbauen der Tastaturhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Tastaturhalterung und stellt das Installationsverfahren bildlich dar. Schritte 1. Platzieren Sie die Tastatur auf der Tastaturhalterung und richten Sie sie entsprechend aus. 2.

  • Seite 79: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.
  • Seite 80 Entfernen und Einbauen von Komponenten...

  • Seite 81: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Lösen Sie das Klebeband und trennen Sie das Kabel der Sensorplatine vom Anschluss auf der Hauptplatine. 2. Lösen Sie die Antennenkabel aus der Kabelführung. 3. Entfernen Sie die zwei Schrauben (M2x3), mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt ist. 4.
  • Seite 82 Entfernen und Einbauen von Komponenten...

  • Seite 83: Microsd-Karte

    Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf dem Computer und richten Sie die Schraubenbohrungen der Bildschirmscharniere an denen an der Hauptplatine aus. 2. Bringen Sie die sechs Schrauben (M2.5x5) zur Befestigung der Bildschirmscharniere an der Hauptplatine wieder an. 3. Schließen Sie den Bildschirm. 4.

  • Seite 84: Einbauen Der Bildschirmblende

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmblende und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte ANMERKUNG: Die Bildschirmblende ist mit Klebstoff am Bildschirm befestigt. Setzen Sie einen Kunststoffstift in die Aussparungen in der Nähe beider Scharnierabdeckungen ein, um mit dem Abhebelvorgang zum Lösen der Bildschirmblende zu beginnen. Hebeln Sie entlang der äußeren Kante der Bildschirmblende und arbeiten Sie sich entlang der gesamten Bildschirmblende vor, bis die Bildschirmblende von der Bildschirmabdeckung getrennt ist.

  • Seite 85: Bildschirm

    Schritte ANMERKUNG: Ziehen Sie beim Einbauen einer Ersatzbildschirmblende für Modelle, die mit einer Kamera ausgeliefert wurden, vorsichtig das Klebeband ab, mit dem der Kameraverschluss an der Ersatzbildschirmblende befestigt ist. VORSICHT: Sie müssen beim Abziehen des Klebebands besonders vorsichtig vorgehen. Eine abrupte Ablösung kann dazu führen, dass der Kameraverschluss von der Bildschirmblende entfernt und beschädigt wird.
  • Seite 86 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Bildschirms und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
  • Seite 87 Entfernen und Einbauen von Komponenten...

  • Seite 88: Einbauen Des Bildschirms

    Schritte ANMERKUNG: Der Bildschirm ist zusammen mit der Bildschirmhalterung als einzelnes Ersatzteil vormontiert. Ziehen Sie nicht am SR-Klebeband (Stretch Release), um die Halterung vom Bildschirm zu trennen. 1. Entfernen Sie die vier Schrauben (M2,5x3,5), mit denen der Bildschirm an der hinteren Bildschirmabdeckung befestigt ist. ANMERKUNG: Beim Entfernen des Bildschirms müssen Sie die Halterungen des Bildschirms von der Bildschirmabdeckung lösen, bevor sie umgedreht werden.
  • Seite 89 Entfernen und Einbauen von Komponenten...
  • Seite 90 Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf dem Bildschirm und schließen Sie die Verriegelung. 2. Bringen Sie das leitfähige Klebeband, mit dem das Bildschirmkabel am Bildschirm befestigt wird, wieder an. 3. Setzen Sie die Halterungen des Bildschirms in die Steckplätze an der Bildschirmabdeckung ein. 4.

  • Seite 91: Bildschirmscharniere

    Bildschirmscharniere Entfernen der Bildschirmscharniere Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Bildschirmbaugruppe. 6.

  • Seite 92: Einbauen Der Bildschirmscharniere

    Schritte 1. Entfernen Sie die Schraube (M2,5x3,5), mit der das rechte Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 2. Heben Sie das rechte Scharnier an und entfernen Sie es von der hinteren Bildschirmabdeckung. 3. Entfernen Sie die Schraube (M2,5x3,5), mit der das linke Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 4.

  • Seite 93: Kamera-/Mikrofonmodul

    3. Richten Sie die Schraubenbohrung des rechten Bildschirmscharniers auf die Schraubenbohrung der hinteren Bildschirmabdeckung aus. 4. Bringen Sie die Schraube (M2,5x3,5) zur Befestigung des rechten Scharniers an der hinteren Bildschirmabdeckung wieder an. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2.

  • Seite 94: Einbauen Des Kamera-/Mikrofonmoduls

    Einbauen des Kamera-/Mikrofonmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Kamera-/Mikrofonmoduls und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 95: Einbauen Des Infrarotkameramoduls

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Infrarotkamera und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Ziehen Sie die zwei leitfähigen Klebebänder zur Befestigung des Kamera-/Mikrofonmoduls ab. 2. Trennen Sie das Kamera-/Mikrofonkabel vom Anschluss auf dem Kamera-/Mikrofonmodul. 3.

  • Seite 96: Edp-/Bildschirmkabel

    Schritte 1. Richten Sie das Infrarotkameramodul am Steckplatz auf der hinteren Bildschirmabdeckung aus und setzen Sie es ein. 2. Schließen Sie das Kabel der Infrarotkamera an den Anschluss auf dem Infrarotkameramodul an. Nächste Schritte 1. Bringen Sie die Bildschirmscharniere 2. Bauen Sie den Bildschirm ein.

  • Seite 97: Einbauen Des Edp-Kabels

    2. Lösen Sie das leitfähige Klebeband und lösen Sie das eDP-Kabel, entfernen Sie es vom Klebeband und heben Sie das eDP-Kabel aus der hinteren Bildschirmabdeckung. Einbauen des eDP-Kabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 98: Sensorplatine

    5. Setzen Sie die microSD-Karte ein. 6. Setzen Sie die SIM-Karte ein. 7. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Sensorplatine Entfernen der Sensorplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 99: Hintere Bildschirmabdeckung

    Schritte 1. Setzen Sie die Sensorplatine korrekt ausgerichtet auf die hintere Bildschirmabdeckung. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Sensorplatine und schließen Sie die Verriegelung. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.

  • Seite 100: Einbauen Der Hinteren Bildschirmabdeckung

    Schritte Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, bleibt noch die hintere Bildschirmabdeckung. Einbauen der hinteren Bildschirmabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der hinteren Bildschirmabdeckung und bieten eine visuelle Darstellung des Einbauverfahrens.

  • Seite 101: Sim-Karten-Platzhalter

    Schritte Legen Sie die Bildschirmabdeckung auf eine ebene Fläche. Nächste Schritte 1. Installieren Sie die Sensorplatine. 2. Bringen Sie das eDP-/Bildschirmkabel 3. Bauen Sie das Kamera-/Mikrofonmodul ein. 4. Bringen Sie die Bildschirmscharniere 5. Bauen Sie den Bildschirm ein. 6. Bauen Sie die Bildschirmblende ein.

  • Seite 102: Einsetzen Des Sim-Karten-Platzhalters

    ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten. 11. Entfernen Sie das Smartcardlesegerät. 12. Entfernen Sie die Tastaturbaugruppe. 13. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe ANMERKUNG: Bei Modellen, die nur mit WLAN-Antennen ausgeliefert werden, ist der Platzhalter für SIM-Kartensteckplatz ein...

  • Seite 103: Handballenstützen-Baugruppe

    Schritte 1. Platzieren Sie den SIM-Karten-Platzhalter in seinem Fach auf der Handauflage. ANMERKUNG: Stellen Sie sicher, dass der SIM-Karten-Platzhalter mit der Rippung an der Handauflagenbaugruppe ausgerichtet ist. 2. Drücken Sie auf den SIM-Karten-Platzhalter, bis er einrastet, und stellen Sie sicher, dass er sicher in den SIM-Kartensteckplatz passt. Nächste Schritte 1.

  • Seite 104: Einbauen Der Handauflagenbaugruppe

    2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6. Entfernen Sie die WWAN-Karte. 7. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 8. Entfernen Sie den Systemlüfter. 9. Entfernen Sie den inneren Montagerahmen.
  • Seite 105 Info über diese Aufgabe Die folgende Abbildung zeigt die Handauflagenbaugruppe und stellt das Verfahren zum Einbauen bildlich dar. Schritte Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie den SIM-Karten-Platzhalter (nur für Nicht-WWAN-Konfigurationen) ein. 2. Bauen Sie die Bildschirmbaugruppe ein.

  • Seite 106: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 107: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 108: Einmaliges Startmenü

    Tabelle 4. Navigationstasten (fortgesetzt) Tasten Navigation Änderungen zu speichern. Anschließend wird das System neu gestartet. Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü...

  • Seite 109: Übersicht

    Tabelle 5. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.
  • Seite 110 Aktivieren oder Deaktivieren der Funktionalität des Typ-C-Anschlusses für Video oder nur für Strom. Standardmäßig ist die Option Video/Power only on Type-C Ports deaktiviert. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C Dock zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn BIOS-Setup...
  • Seite 111 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
  • Seite 112 Tabelle 9. System-Setup-Optionen – Menü „Display“ Display Bildschirmhelligkeit Brightness on battery power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn der Computer im Batteriebetrieb läuft. Brightness on AC power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn der Computer mit Netzstrom betrieben wird. Full Screen Logo Aktiviert oder deaktiviert das Vollbildschirmlogo.

  • Seite 113: Temperaturverwaltung

    Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem.
  • Seite 114 Tabelle 12. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit TPM 2.0 Security On Aktivieren oder deaktivieren der TPM 2.0 Security-Optionen. Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungshierarchie (Trusted Platform Module) für das Betriebssystem verfügbar ist.
  • Seite 115 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 14. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 116 Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools.
  • Seite 117 Tabelle 16. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Device Configuration Hotkey Access Verwaltet, ob Sie während des Computerstarts über Hotkeys auf die Device- Konfiguration-Bildschirme zugreifen können. Standardmäßig ist diese Funktion aktiviert. Tabelle 17. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Adapter Warnings Enable Adapter Warnings...

  • Seite 118: Systemprotokolle

    Tabelle 19. System-Setup-Optionen – Menü „Leistung“ (fortgesetzt) Leistung Enable Intel SpeedStep Technology Ermöglicht dem Computer, die Prozessorspannung und die Core-Frequenz dynamisch anzupassen, um den durchschnittlichen Stromverbrauch und die Wärmeerzeugung zu reduzieren. Standardmäßig ist diese Funktion aktiviert. C-States Control Enable C-State Control Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände.

  • Seite 119: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 120: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 121: Zuweisen Eines System-Setup-Kennworts

    Tabelle 21. System- und Setup-Kennwort (fortgesetzt) Kennworttyp Beschreibung Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.

  • Seite 122: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für...

  • Seite 123: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 124: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 125: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 126: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Precision 3570-Systems aufgeführt. Tabelle 23. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein. EC kann i-Fuse nicht...
  • Seite 127 Tabelle 23. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene wieder ein. durch den EC) CMOS-Batteriefehler ●...

  • Seite 128: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 129: Ein- Und Ausschalten Des Wlan

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung...

  • Seite 130: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
