Einsetzen Des 6-Zellen-Akkus - Dell Precision 3571 Servicehandbuch

Schritte
1. Trennen Sie das Akkukabel vom Anschluss auf der Hauptplatine, falls nicht bereits geschehen.
2. Entfernen Sie die vier Schrauben (M2x4), mit denen der 6-Zellen-Akku an der Handballenstützen- und Tastaturbaugruppe befestigt
ist.
3. Heben Sie den 6-Zellen-Akku zusammen mit seinem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

Einsetzen des 6-Zellen-Akkus

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

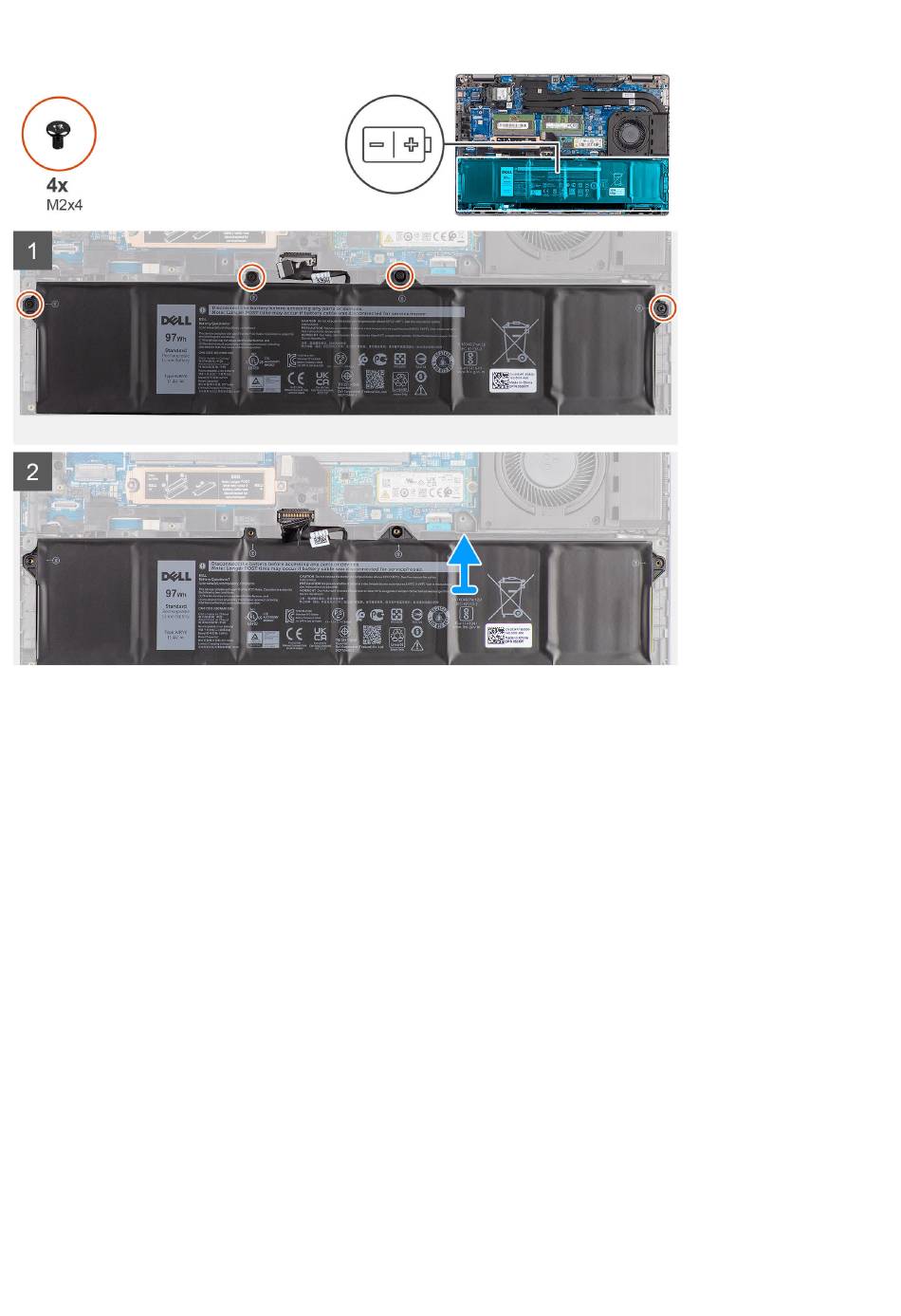

Die folgenden Abbildungen zeigen die Position des 6-Zellen-Akkus (97 Wh) und stellen das Installationsverfahren bildlich dar.
Entfernen und Einbauen von Komponenten 49
