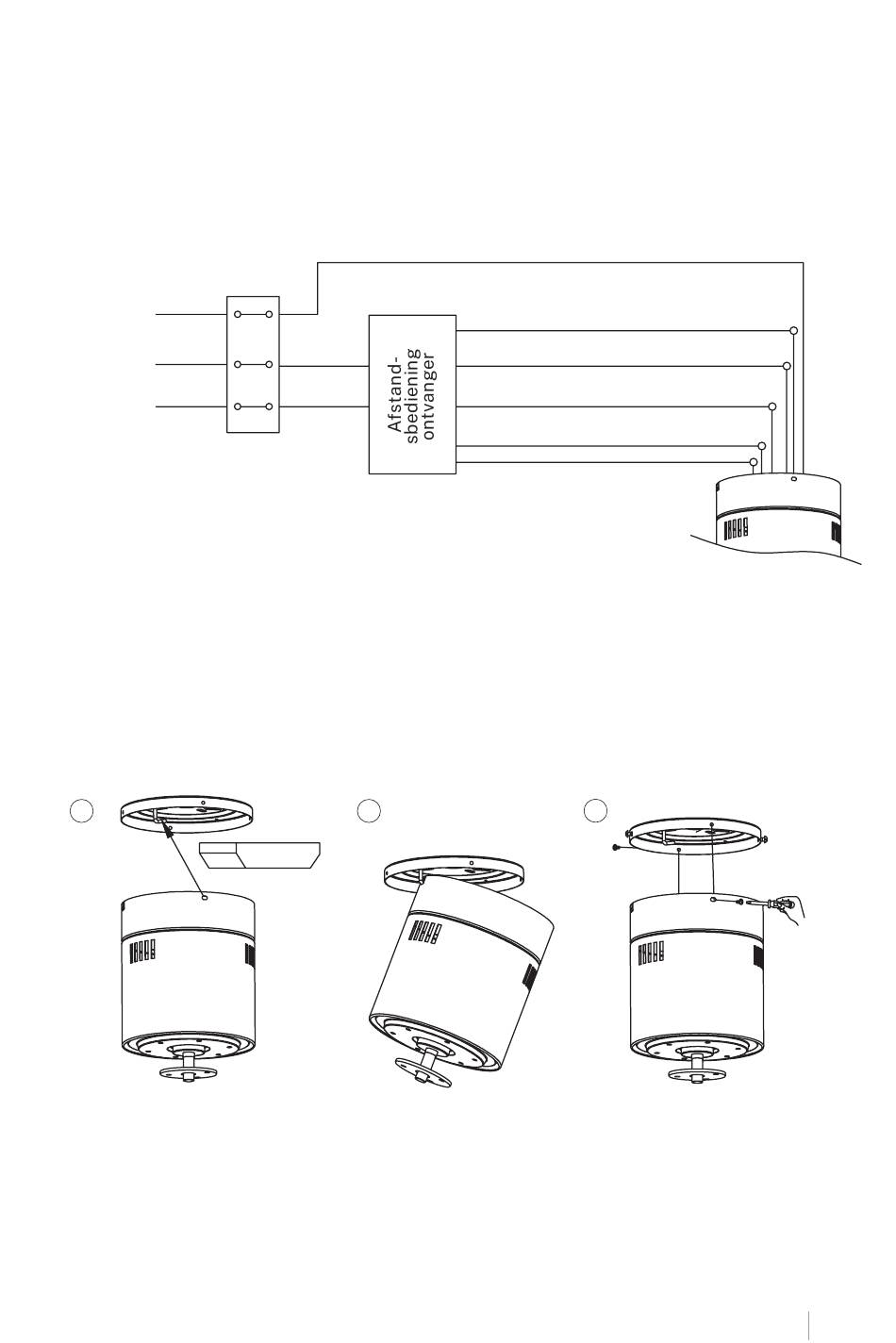

A A NSLUI TI N G AFSTANDSB E D IE NI NG
• Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de
kleuraanduidingen. Zorg ervoor dat de verbinding stevig is.
Grond
nemen
L
N
PL A AT SI N G ONT VANGE R
Bevestig de motor aan de linker haak en leid vervolgens de bedrading.
1
• TIP: Iemand anders zou je moeten helpen de ladder vast te houden en je de ventilator te
geven nadat je erop bent gestapt.
Grond (groen / geel)
L-ingang
(zwart)
Ingang N
(wit)
2
Neutraal N (wit)
L helder (blauw)
Gelijkstroommotor L (grijs)
Gelijkstroommotor L (roze)
DC-motor L (rood)
3
NE D E RL ANDS
45
