Fonctionnement et caractéristiques
Contrôle de la
proximité par mesure
de la contre-pression
Fonctionnement
Page 40
All manuals and user guides at all-guides.com
capteur de
pression
bloc pneumatique
Le système surveille le respect/dépassement de distances minimales de
10µm à env. 400µm (env. 700µm max., en fonction du nombre et du
diamètre de perçage des appuis et du circuit de mesure).
Ceci permet un contrôle fiable de la proximité ou du plaquage des pièces
(par ex. contrôle du positionnement d'une pièce avant l'usinage).
• Le capteur de pression dans le bloc pneumatique mesure la pres-
sion différentielle d'un pont pneumatique, c'est-à-dire la diffé-
rence entre:
- la contre-pression sur les appuis (proximité à contrôler)
- la contre-pression sur les orifices de la roue indexée (27 orifices
pour générer la pression de référence)
• Le capteur indique la pression différentielle et ses sorties signalent
«bon / mauvais» en fonction des deux seuils de commutation réglés
(par ex. supérieur / inférieur à la distance à contrôler).

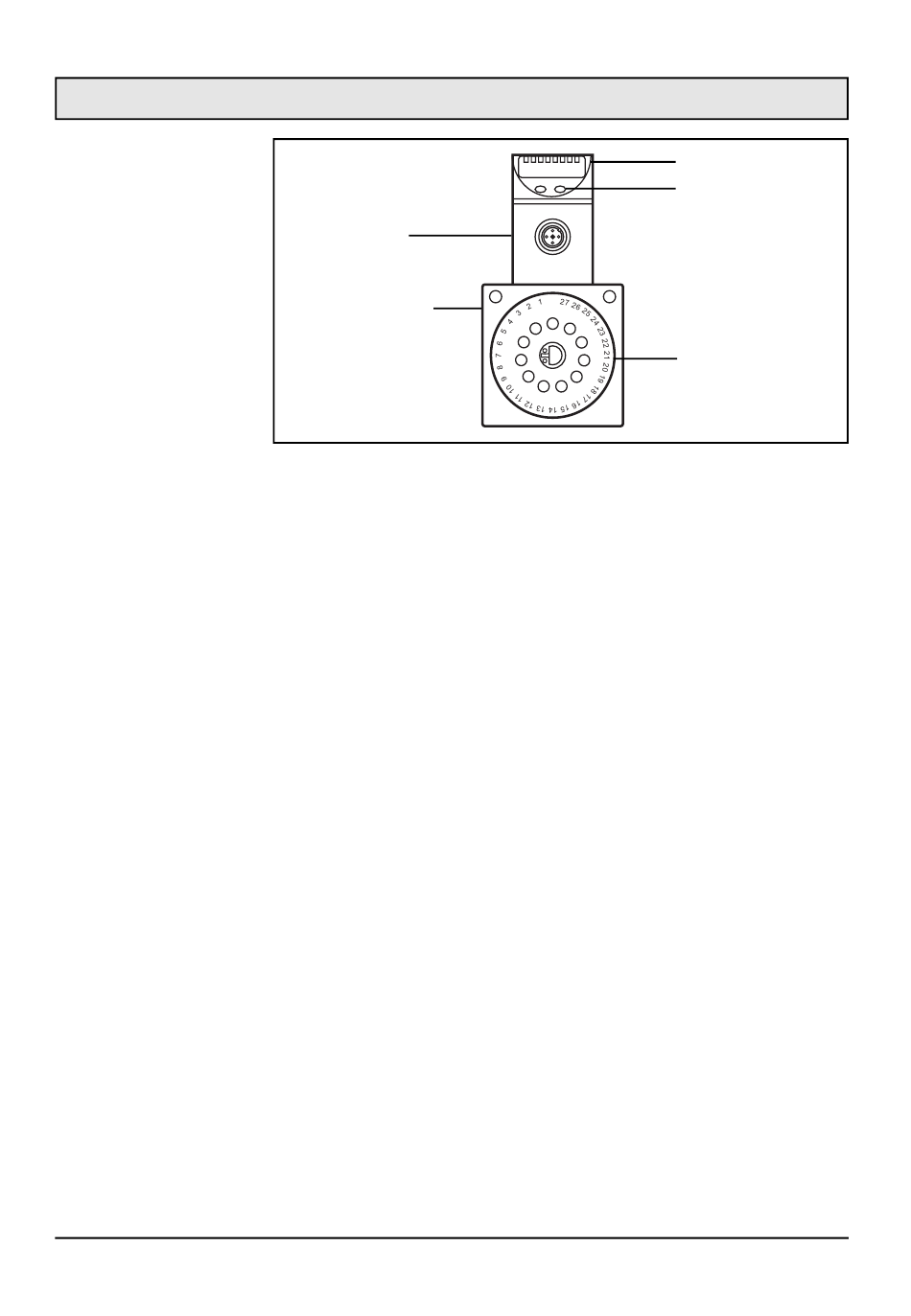

affichage
boutons de réglage
du capteur
0
roue indexée pour
le réglage de la
fuite de référence
