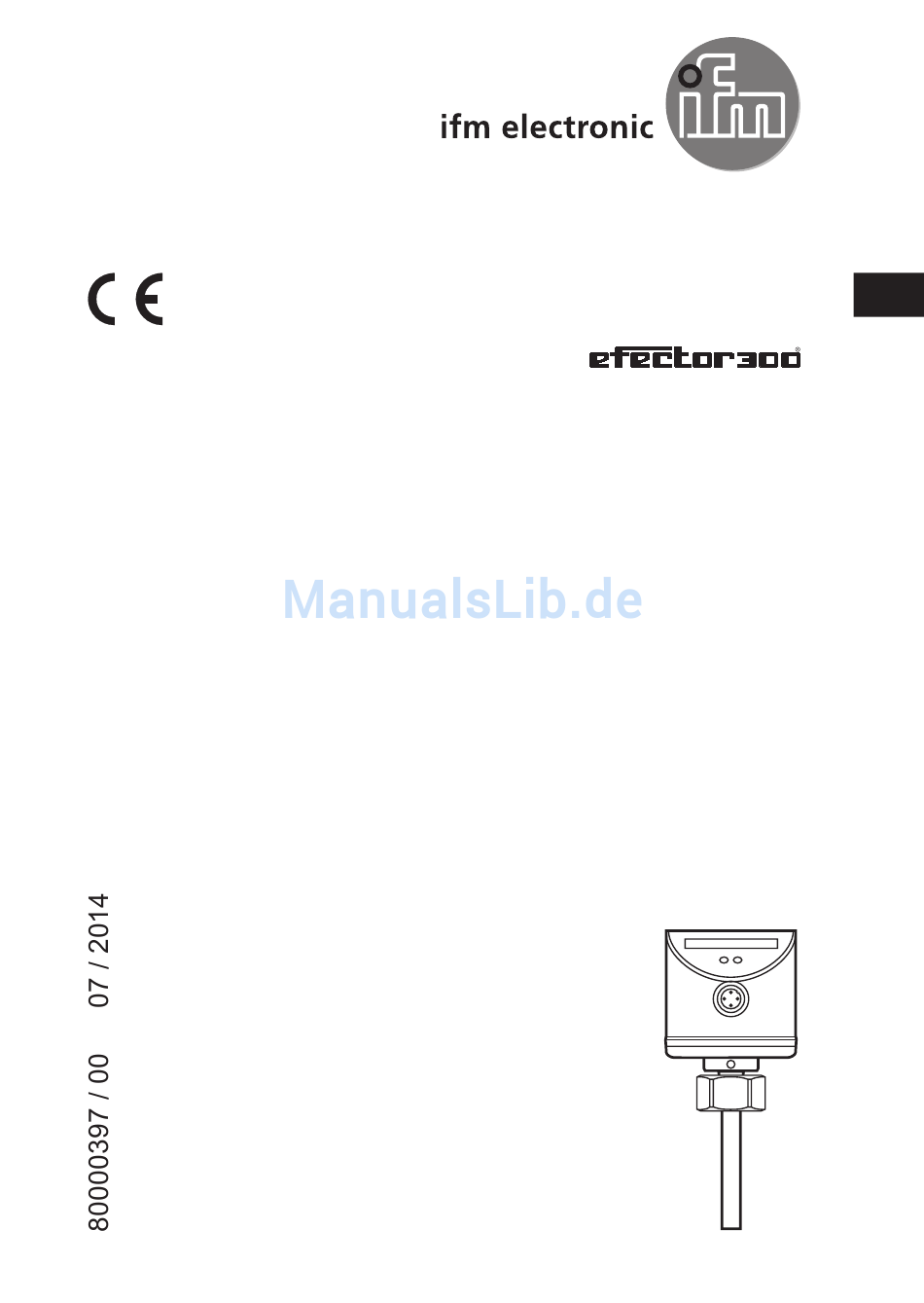

  • Seite 1 Bedienungsanleitung Strömungswächter SI5010...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich ����������������������������������������������������������������������������������������������4 3�2 Funktionsweise Strömungsüberwachung ������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montageort ����������������������������������������������������������������������������������������������������5 4�2 Störeinflüsse im Leitungssystem �������������������������������������������������������������������6 4�3 Montagevorgang ��������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 6 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������8 7 Parametieren �������������������������������������������������������������������������������������������������������8 7�1 IO-Link �����������������������������������������������������������������������������������������������������������8 7�1�1 Allgemeine Informationen ���������������������������������������������������������������������8...
  • Seite 3: Vorbemerkung

    11 Technische Daten ��������������������������������������������������������������������������������������������14 1 Vorbemerkung 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion, Ergebnis → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� LED leuchtet grün LED leuchtet orange LED leuchtet rot LED blinkt 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument�...
  • Seite 4: Bestimmungsgemäße Verwendung

    die prozessberührenden Materialien hinreichend beständig sind (→ Technische Daten)� • Die Verantwortung, ob die Messgeräte für den jeweiligen Verwendungszweck in Frage kommen, liegt beim Betreiber� Der Hersteller übernimmt keine Haftung für Folgen von Fehlgebrauch durch den Betreiber� Eine unsachgemäße Instal- lation und Bedienung der Messgeräte führt zum Verlust der Gewährleistungs- ansprüche�...
  • Seite 5: Montage

    4 Montage Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozessan- schlüsse� • Adapter sind gesondert als Zubehör zu bestellen� Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm- Adaptern gewährleistet� • Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar� 4.1 Montageort Generell • Die Sensorspitze soll vollständig vom...
  • Seite 6: 4�2 Störeinflüsse Im Leitungssystem

    4.2 Störeinflüsse im Leitungssystem Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u� ä� führen zu Verwirbelungen des Mediums� Dies beeinträchtigt die Funktion des Geräts� Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen: 5...10 x D 3...5 x D Flow High Flow High 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Pin 1 Pin 2 • Programmierleitung für Fernabgleich Pin 3 • OUT1 (PNP): Schaltsignal für Strömungsüberwachung...
  • Seite 8: Bedien- Und Anzeigeelemente

    6 Bedien- und Anzeigeelemente Flow High 0 1 2 3 4 5 6 7 8 9 Setpoint 1: Betriebsanzeige • Die grünen LEDs zeigen die aktuelle Strömung (die LEDs 0 bis 9 repräsentieren den Bereich zwischen Strömungsstillstand und Maximalströmung)� • Eine leuchtende LED zeigt die Position des Schaltpunkts (orange = Ausgang geschlos- sen, rot = Ausgang offen)�...
  • Seite 9: 7�1�2 Gerätespezifische Informationen

    7.1.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameter- adressen finden Sie unter www�ifm�com/de/io-link� 7.1.3 Parametrierwerkzeuge Alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com/de/io-link� 7.1.4 Einstellbare Parameter SP1 / rP1 Oberer / Unterer Grenzwert für Durchfluss, bei dem OUT1 schaltet...
  • Seite 10: 7�2 Inbetriebnahme Und Einstellungen Für Wasser

    7.2 Inbetriebnahme und Einstellungen für Wasser Für andere Medien als Wasser → 7.5 Low Flow-Abgleich (optional). ► Versorgungsspannung einschalten� > Alle LEDs leuchten auf und verlöschen wieder schrittweise� Während dieser Zeit ist der Ausgang geschlossen (wenn der Ausgang als Schließer konfiguriert ist)� Damit befindet sich das Gerät im Betriebsmodus� ►...
  • Seite 11: 7�4 High Flow-Abgleich (Optional)

    Wird 2 s lang keine Taste gedrückt, geht das Gerät mit dem neu eingestell- ten Wert in den Betriebsmodus� 7.4 High Flow-Abgleich (optional) ► Normalströmung in der Anlage fließen lassen� ► Taste drücken und festhalten� > LED 9 leuchtet, nach ca� 5 s blinkt sie� ►...
  • Seite 12: 7�7 Werkseinstellung Wieder Herstellen (Reset)

    ► Taste loslassen� Der Ausgang ist umgestellt auf Öffnerfunktion� Für erneute Umstellung: Vorgang wiederholen� 7.7 Werkseinstellung wieder herstellen (Reset) ► Taste mindestens 15 s lang drücken� > LED 9 leuchtet, nach ca� 5 s blinkt sie� > Nach ca� 15 s blinken LEDs 0���9 orange� ►...
  • Seite 13: Betrieb

    8 Betrieb Nach jedem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise (während dieser Zeit ist der Ausgang geschlossen, wenn der Ausgang als Schließer konfiguriert ist)� Danach ist das Gerät betriebs- bereit� Bei Ausfall oder Unterbrechung der Betriebsspannung bleiben alle Einstellungen erhalten�...
  • Seite 14: Fehlerbehebung

    9 Fehlerbehebung Ist der High Flow-Abgleich (→ 7.3) oder Low Flow-Abgleich (→ 7.6) nicht möglich, blinken alle LEDs rot� Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus� Mögliche Ursachen Abhilfe ► Kapitel lesen: → 4 Montage. Prüfen, ob Fehler bei der Montage� alle Vorgaben erfüllt worden sind� Der Abstand zwischen Maximalströmung ► Strömungsdifferenz erhöhen und und Minimalströmung ist zu gering� Abgleich erneut durchführen�...
