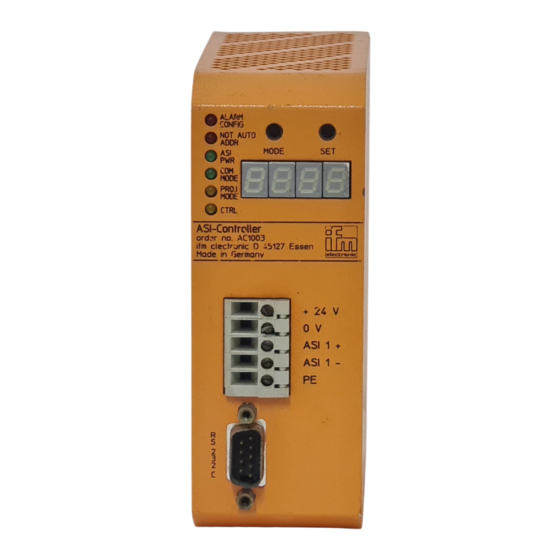

IFM Electronic AS-Interface AC1003 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
IND.CONT.EQ.
92CA
Bedienungsanleitung
User instructions
Notice pour utilisateurs
AS-i CONTROLLER
CONTRÔLEUR AS-i
AC1003/AC1004
AC1007/AC1017
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
ASI-CONTROLLER
ifm electronic gmbh·D 45127 Essen
Made in Germany
MODE
SET
ASI 2 +
ASI 2 –
+ 24 V
0 V
ASI 1 +
ASI 1 –
PE
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic AS-Interface AC1003
Inhaltszusammenfassung für IFM Electronic AS-Interface AC1003

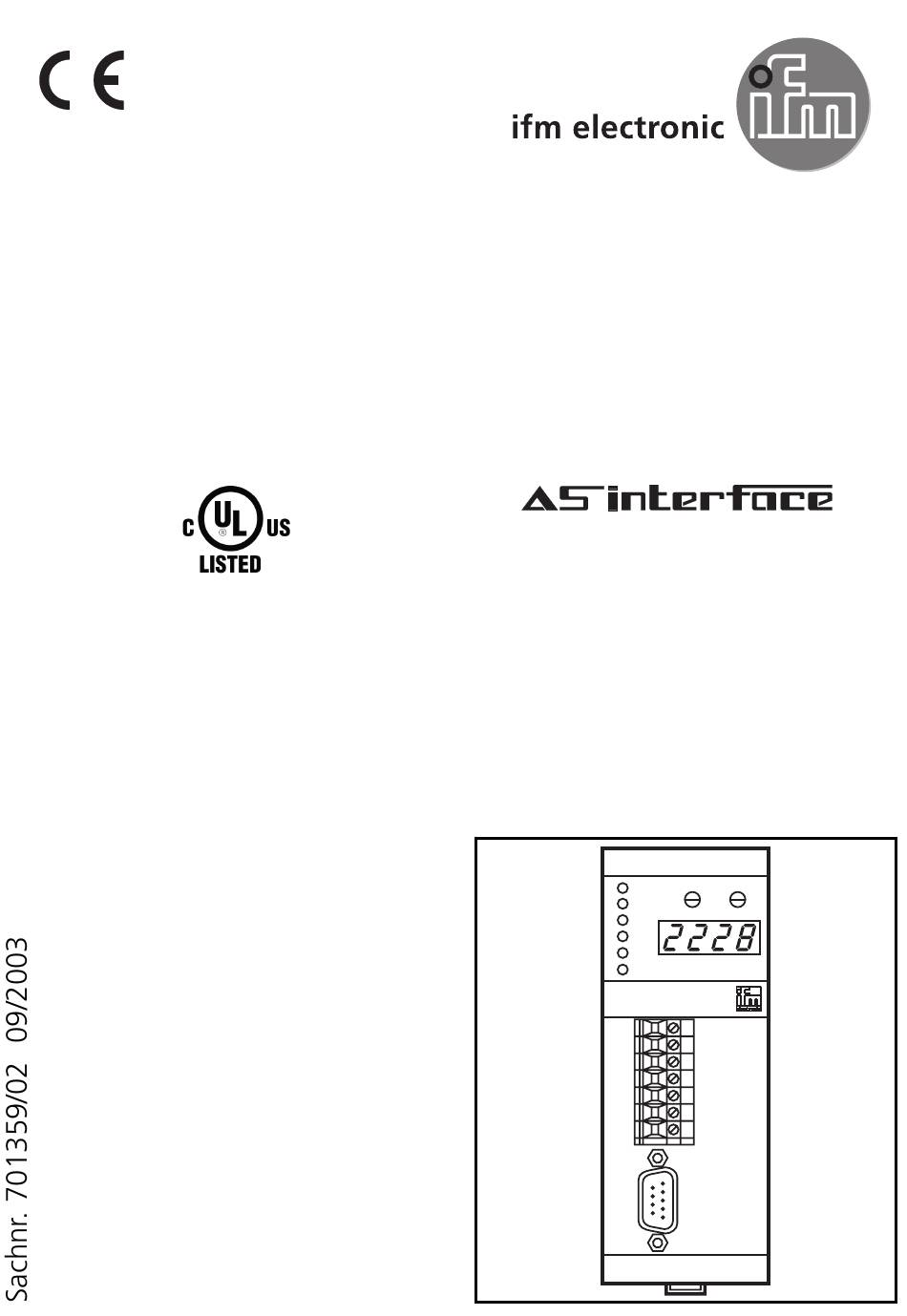

- Seite 1 IND.CONT.EQ. 92CA CONTRÔLEUR AS-i AC1003/AC1004 AC1007/AC1017 ALARM CONFIG NOT AUTO ADDR MODE MODE PROJ MODE CTRL ASI-CONTROLLER ifm electronic gmbh·D 45127 Essen Made in Germany ASI 2 + ASI 2 – + 24 V ASI 1 + ASI 1 –...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Der Controller integriert 1 oder 2 AS-i Master, eine Kleinsteuerung und (optional) eine Feldbus-Schnittstelle. • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) • arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung) •... -
Seite 3: Elektrischer Anschluß
Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie nie- mals die Minuspotentiale untereinander oder Minuspotentiale und PE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller (Klemme PE) und Gerät-Erdanschluß her. Die RS485-Leitung muß... -
Seite 4: Bedien- Und Anzeigeelemente
Master 1 oder 2 CTRL LED blinkt: Slave 0 erkannt, Modi 1 bis C umschalten in geschützten ASI-CONTROLLER Fehlermeldungen ifm electronic gmbh·D 45127 Essen Made in Germany Modus nicht möglich Nur bei Geräten ASI 2 + Controller (Steuerung) mit 2 Mastern ASI 2 –... - Seite 5 Diagnose/Einstellen Der AS-i-Controller wird durch den übergeordneten Host (PC) bedient. Einige Funktionen sind auch vor Ort zugänglich: Modus Aktion Bedienschritte Liste der ausgefallenen Slaves anzeigen siehe Fehlermeldungen Erkannte Slaves anzeigen 0/1, 0/2, 2 - 4 Projektierte Slaves anzeigen 0/1, 0/2, 2 - 4 Aktivierte Slaves anzeigen 0/1, 0/2, 2 - 4 Einem Slave die Adresse 0 zuweisen...
- Seite 6 0/1 Modus wählen Mode Drücken Sie, bis gewünschter Modus-Anzeige blinkt Modus angezeigt wird Mode Anzeige des gewählten Modus, Bestätigung des Anzeige Master 1 blinkt gewünschten Modus 0/2 Master wählen Mode Anzeige Master 1, Bestätigung für Master 1 Anzeige für 1. Slave blinkt oder Mode Anzeige für Master 2 blinkt...
- Seite 7 5 Einem Slave die Adresse 0 zuweisen Wählen Sie Modus und Master (Bedienschritte 0/1 und 0/2) Anzeige Master, Anzeige für 1. Slave blinkt Mode Anzeige für Slave blinkt, Drücken Sie, bis gewünschter Slave angezeigt wird (hier Slave 7) Mode Adresse 0 für ausgewählten Drücken Sie 1 mal Slave ist gespeichert (= bestätigen)
-
Seite 8: Adressierfreigabe Einstellen
7 Adressierfreigabe einstellen = automatische Adressierung AUS = einfache automatische Adressierung EIN (1 Slave kann automatisch adressiert werden) = mehrfache automatische Adressierung EIN (mehrere Slaves können automatisch adressiert werden) Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte... -
Seite 9: Programmbearbeitung Anhalten/Aktivieren
9 Programmbearbeitung anhalten/aktivieren = Programmbearbeitung läuft (RUN-Modus) LED „CTRL“ leuchtet = Programmbearbeitung angehalten (STOP-Modus) LED „CTRL“ leuchtet nicht Wählen Sie den Modus (Bedienschritt 0/1) Anzeige des Modus und der vorgegebenen Einstellung Mode Drücken Sie zum Umschalten Anzeige für neu gewählte zwischen RUN und STOP Einstellung (hier STOP) Mode... -
Seite 10: Verriegeln/Entriegeln Der Modi
b Einstellen der Übertragungsrate der seriellen Schnittstelle Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte Einstellung angezeigt wird Einstellung blinkt (hier 96) Mode Neue Einstellung ist gespeichert Drücken Sie 1 mal (= bestätigen) Mögliche Einstellungen: b_48 (= 4800 Baud), b_96 (= 9600 Baud), b192 (= 19200 Baud =Voreinstellung), b384 (=38400 Baud),... - Seite 11 Fehlermeldungen Anzeige ausgefallener Slaves (Stelle 2 = Master; Stellen 3 und 4 = Slave-Nr.); die Slaves werden Sekundentakt angezeigt. Die Liste der ausgefallenen Slaves kann gespeichert werden, bis die Slaves ersetzt sind. - Drücken Sie 2x die SET-Taste (für die Liste des Master 1) oder SET - MODE - SET (für die Liste Master 2).
- Seite 12 AS-i Master 2 nicht im Proj.-Mode AS-i Master 2 nicht im Proj.-Mode AS-i Master 2 nicht im Proj.-Mode/ Konfigurationsdaten ungültig AS-i Master 2 nicht im Proj.-Mode AS-i Master 2: Offline AS-i Master 2: Parameterwert ungültig AS-i Master 1: Betriebsart bereits aktiv AS-i Master 1: Adressiermode bereits aktiv AS-i Master 1: Fehler beim Setzen der neuen Adresse AS-i Master 1: Fehler beim Löschen der alten Adresse...
- Seite 13 AS-i Master 1: Parameterwert ungültig Master 2 nicht vorhanden Kein SPS-Programm geladen Kein Eintrag in LES (Liste erkannter Slaves) Kein Eintrag in LPS (Liste projektierter Slaves) Kein Eintrag in LAS (Liste aktivierter Slaves) Keine freie Slaveadresse mehr verfügbar Tastenbedienung gesperrt Funktion nur im Projektierungsmodus erlaubt Slave 0 ist nicht vorhanden Zieladresse ist bereits vergeben...
