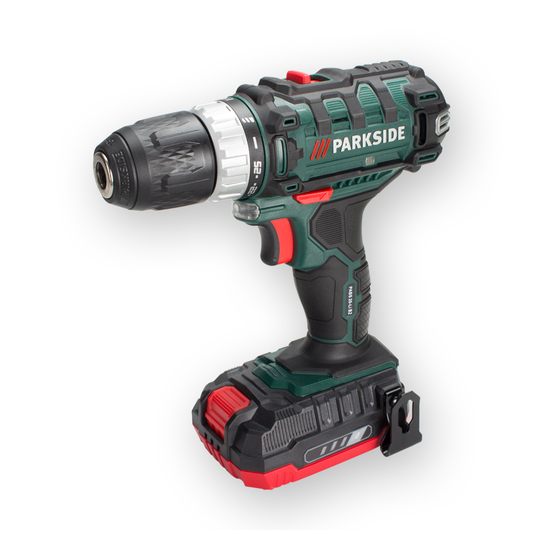

All manuals and user guides at all-guides.com CORDLESS DRILL PABS 20-LI B2 CORDLESS DRILL AKKUS FÚRÓ-CSAVAROZÓ Translation of the original instructions Az originál használati utasítás fordítása AKUMULATORSKI VRTALNI AKU VRTACÍ ŠROUBOVÁK VIJAČNIK Překlad originálního provozního návodu Prevod originalnega navodila za uporabo AKUMULÁTOROVÝ...
Seite 2
All manuals and user guides at all-guides.com Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the device. Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék minde- gyik funkcióját. Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.
Seite 3
All manuals and user guides at all-guides.com...
Seite 4
All manuals and user guides at all-guides.com...
Seite 5
All manuals and user guides at all-guides.com...
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.Damaged or entangled cords increase the risk of electric shock. │ PABS 20-LI B2 3 ■...
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. │ ■ 4 PABS 20-LI B2...
Have your power tool serviced by a qualified the manufacturer’s customer service depart- repair person using only identical replace- ment or a similarly qualified person. ment parts. This will ensure that the safety of the power tool is maintained. │ PABS 20-LI B2 5 ■...
Mark the spot where you want to drill using a centre punch or nail. Select a low rotational speed when starting. ♦ Pull the rotating drill bit from the hole repeatedly to remove dust and chips and clear the hole. │ PABS 20-LI B2 7 ■...
Replacement parts not listed (such as batter- be reported immediately after unpacking. Repairs ies, switches) can be ordered via our service carried out after expiry of the warranty period shall hotline. be subject to a fee. │ ■ 8 PABS 20-LI B2...
Ensure that you enclose the proof of purchase (till receipt) and information about what the defect is and when it occurred. You can download these instructions along with many other manuals, product videos and software on www.lidl-service.com. │ PABS 20-LI B2 9 ■...
EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Type/appliance designation: Cordless drill PABS 20-Li B2 Year of manufacture: 04 - 2016 Serial number: IAN 274864 Bochum, 05/02/2016 Semi Uguzlu - Quality Manager - Subject to technical changes due to product devel- opment.
Seite 16
Ártalmatlanítás ..........21 Az eredeti megfelelőségi nyilatkozat fordítása ..... . . 22 │ PABS 20-Li B2 11...
A rendetlenség és a rosszul megvilágí- tott munkaterület balesetet okozhat. b) Ne dolgozzon a készülékkel olyan robba- násveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, amik meggyújthatják a port vagy gőzöket. │ PABS 20-Li B2 13 ■...
áramütés veszélyének kockázatát. g) Amennyiben a készülékhez porelszívó és por- gyűjtő berendezés is szerelhető, akkor győ- ződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést. │ ■ 14 PABS 20-Li B2...
Az elektromos kéziszerszámot, a tartozéko- ságos működését. kat, a betétszerszámokat stb. a használati utasításnak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszer- szám rendeltetésétől eltérő használata veszé- lyes helyzeteket teremthet. │ PABS 20-Li B2 15 ■...
ZÖLD / PIROS / NARANCSSÁRGA = vevőszolgálatának vagy hasonló szakképzett maximális töltés / teljesítmény személynek kell kicserélnie. PIROS / NARANCSSÁRGA = közepes töltés / teljesítmény PIROS = gyenge töltés – akkumulátor töltése szükséges │ ■ 16 PABS 20-Li B2...
és magas forgatónyo- maték érhető el. Ez a beállítás csavarozáshoz alkalmas. Második fokozatban (fokozatválasztó kap- csoló 2-es helyzetben) (lásd a J ábrát) kb. 1400 min fordulatszám érhető el fúrási mun- kálatok végrehajtásához. │ PABS 20-Li B2 17 ■...
Pontozóval vagy szeggel jelölje meg a fúrni kívánt pontot. Válasszon alacsony fúrási fordu- latszámot. ♦ A forgó fúrófejet többször húzza ki a furatból, hogy kiszedje a forgácsot és furatlisztet, vala- mint hogy szellőztesse a furatot. │ ■ 18 PABS 20-Li B2...
Gyártási szám: Akkus fúró-csavarozó IAN 274864 A termék típusa: A termék azonosításra alkalmas részeinek meghatá- PABS 20-Li B2 rozása: A gyártó cégneve, címe és email címe: A szerviz neve, címe és telefonszáma: KOMPERNASS HANDELS GMBH Szerviz Magyarország / Hornos Ltd.
Seite 25
A jótállási igény bejelentésének és javításra A hiba oka: átvételi időpontja: A fogyasztó részére történő visszaadás A hiba javításának módja: időpontja: A szerviz bélyegzője, kelt és aláírása: A javításra tekintettel a jótállás új határideje: │ ■ 20 PABS 20-Li B2...
EN 62233: 2008 EN 55014-1: 2006/A2: 2011 EN 55014-2: 1997/A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 Típus / Készülék megnevezése: Akkus fúró-csavarozó PABS 20-Li B2 Gyártási év: 2016-04 Sorozatszám: IAN 274864 Bochum, 2016.02.05. Semi Uguzlu - minőségbiztosítási vezető - A továbbfejlesztés érdekében a műszaki változtatá-...
Seite 28
Prevod izvirne izjave o skladnosti ........32 │ PABS 20-Li B2 ...
Električnega orodja ne uporabljajte na območ- ju nevarnosti eksplozije, na katerem so go- reče tekočine, plini ali prah. Električna orodja povzročajo iskre, ki lahko povzročijo vnetje prahu ali hlapov. │ PABS 20-Li B2 25 ■...
Če lahko vgradite priprave za sesanje ali prestrezanje prahu, se prepričajte, da so te priključene in se pravilno uporabljajo. Upo- raba naprave za sesanje prahu lahko zmanjša nevarnost zaradi prahu. │ ■ 26 PABS 20-Li B2...
6. Servis nih situacij. a) Električno orodje dajte v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ohrani varnost električnega orodja. │ PABS 20-Li B2 27 ■...
Stanje oziroma preostala kapaciteta se prikaže na indikacijski lučki LED akumulatorja , kot sledi: ♦ ZELENA/RDEČA/ORANŽNA = napolnjeno do konca/največja moč RDEČA/ORANŽNA = napolnjeno do polovice/ srednja moč RDEČA = skoraj prazno – napolnite akumulator │ ■ 28 PABS 20-Li B2...
Ta nastavitev je primerna za vse vrste privijanja in odvijanja. V drugi prestavi (preklopnik za prestavo v položaju: 2) (glejte sliko J) je na voljo hitrost približno 1400 min , kar omogoča vrtanje. │ PABS 20-Li B2 29 ■...
Mesto, kjer boste vrtali, označite s točkalom ali žebljem. Na začetku vrtanja izberite nizko število vrtljajev. ♦ Vrteči se sveder večkrat potegnite iz izvrtine, da odstranite ostružke ali prah zaradi vrtanja in da prezračite izvrtino. │ ■ 30 PABS 20-Li B2...
(garancijski list, račun). 11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti proda- jalca za napake na blagu. Prodajalec: Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda │ PABS 20-Li B2 31 ■...
EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Tip/oznaka naprave: Akumulatorski vrtalni vijačnik PABS 20-Li B2 Leto izdelave: 04 - 2016 Serijska številka: IAN 274864 Bochum, 5. 2. 2016 Semi Uguzlu – vodja kakovosti – Pridržujemo si tehnične spremembe v smislu razvoja.
Seite 38
Překlad originálu prohlášení o shodě ....... 43 │ PABS 20-Li B2 ...
Před použitím výrobku se seznamte se Technické údaje všemi provozními a bezpečnostními pokyny. Výro- bek používejte pouze předepsaným způsobem a Aku vrtací šroubovák: PABS 20-Li B2 pro uvedené oblasti použití. Při předávání výrobku (stejnosměrný Jmenovité napětí: 20 V třetím osobám předejte spolu s ním i tyto podklady.
časy, kdy je elektrické nářadí vypnuté a časy, b) Zabraňte kontaktu těla s uzemněnými před- kdy je sice zapnuté, ale běží bez zatížení). měty jako jsou trubky, topení, sporáky a chladničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. │ PABS 20-Li B2 35 ■...
částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsává- ní prachu se může snížit ohrožení prachem. │ ■ 36 PABS 20-Li B2...
Nechte své elektrické nářadí opravovat pouze konávanou činnost. Použití elektrického nářadí kvalifikovanými odborníky a používejte jen k jiným než určeným účelům může vést ke vzniku originální náhradní díly. Tím zajistíte, že zůsta- nebezpečných situací. ne zachována bezpečnost elektrického nářadí. │ PABS 20-Li B2 37 ■...
Pokud se napájecí kabel tohoto přístroje ♦ ZELENÁ/ČERVENÁ/ORANŽOVÁ = maximální nabití/výkon poškodí, musí jej vyměnit výrobce, jeho zá- ČERVENÁ/ORANŽOVÁ = průměrné nabití/ kaznický servis nebo obdobně kvalifikovaná výkon osoba, aby se tak zabránilo nebezpečím. ČERVENÁ = slabé nabití – akumulátor nabijte │ ■ 38 PABS 20-Li B2...
400 ot./min. a vysokého krouticího momentu. Toto nastavení je vhodné pro všechny šroubovací práce. Ve druhé rychlosti (přepínač rychlosti v po- loze: 2) (viz obr. J) dosáhnete otáček cca 1400 ot./min. pro prová- dění vrtacích prací. │ PABS 20-Li B2 39 ■...
♦ Označte místo, do kterého se má vrtat, pomocí důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky. ♦ Rotující vrták několikrát vytáhněte z vrtaného otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili. │ ■ 40 PABS 20-Li B2...
čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software. │ PABS 20-Li B2 41 ■...
O možnostech likvidace nefunkčního elektrického Dbejte prosím na to, že následující adresa není ad- nářadí / akumulátorů se informujte u svého obecního resou servisu. Kontaktujte nejprve uvedený servis. či městského úřadu. KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com │ ■ 42 PABS 20-Li B2...
Typ / označení zařízení: Aku vrtací šroubovák PABS 20-Li B2 Rok výroby: 04 - 2016 Sériové číslo: IAN 274864 Bochum, 05.02.2016 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny. │ PABS 20-Li B2 43 ■...
Seite 49
All manuals and user guides at all-guides.com │ ■ 44 PABS 20-Li B2...
Seite 50
Preklad originálneho vyhlásenia o zhode ......55 │ PABS 20-Li B2 45...
Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Z elektrického náradia vychá- dzajú iskry, ktoré môžu tento prach alebo výpary zapáliť. │ PABS 20-Li B2 47 ■...
časťami prístroja. g) Ak je možná montáž zariadení na odsávanie a zachytávanie prachu, presvedčte sa, či sú tieto zapojené a či sú používané správne. Používanie odsávania prachu môže zredukovať ohrozenie prachom. │ ■ 48 PABS 20-Li B2...
fikovaný odborný personál a len za použitia vať. Použitie elektrických náradí za iným, ako originálnych náhradných dielov. Takto sa určeným účelom použitia, môže mať za násle- zabezpečí, že zostane zachovaná bezpečnosť dok nebezpečné situácie. elektrického náradia. │ PABS 20-Li B2 49 ■...
Toto nastavenie je vhodné pre všetky práce so skrutkami. Pri druhom rýchlostnom stupni (prepínač rýchlostných stupňov v polohe: 2) (pozri obr. J) dosiahnete otáčky cca 1400 min vhodné na vŕtacie práce. │ PABS 20-Li B2 51 ■...
Neuvedené náhradné diely (ako napr. nízke otáčky. akumulátor, vypínač) si môžete objednať pro- stredníctvom poradenskej linky nášho servisu. ♦ Na odstránenie triesok a vetranie vrtáka vytiah- nite počas vŕtania rotujúci vrták niekoľkokrát z vŕtanej diery. │ ■ 52 PABS 20-Li B2...
Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladnič- ný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisného strediska, ktorá Vám bude oznáme- ná. │ PABS 20-Li B2 53 ■...
Dovozca Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko. KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com │ ■ 54 PABS 20-Li B2...
EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Typ/označenie prístroja: Akumulátorový vŕtací skrutkovač PABS 20-Li B2 Rok výroby: 04 ‒ 2016 Sériové číslo: IAN 274864 Bochum, 05.02.2016 Semi Uguzlu – Manažér kvality – Technické zmeny v zmysle ďalšieho vývoja sú...
Seite 61
All manuals and user guides at all-guides.com │ ■ 56 PABS 20-Li B2...
Seite 62
Original-Konformitätserklärung ........67 DE │ AT │ CH │ PABS 20-Li B2 57...
All manuals and user guides at all-guides.com AKKU-BOHRSCHRAUBER Lieferumfang 1 Akku-Bohrschrauber PABS 20-Li B2 PABS 20-LI B2 1 Akku-Schnellladegerät PABS 20-Li B2-2 Einleitung 1 Akku-Pack PABS 20-Li B2-1 Wir beglückwünschen Sie zum Kauf Ihres neuen 1 Bit PH2 50 mm Gerätes.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. DE │ AT │ CH │ PABS 20-Li B2 59 ■...
Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. │ DE │ AT │ CH ■ 60 PABS 20-Li B2...
Ersatzteilen reparieren. Damit wird sicherge- Tätigkeit. Der Gebrauch von Elektrowerkzeugen stellt, dass die Sicherheit des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen erhalten bleibt. kann zu gefährlichen Situationen führen. DE │ AT │ CH │ PABS 20-Li B2 61 ■...
ROT = schwache Ladung – Akku aufladen Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt wer- den, um Gefährdungen zu vermeiden. │ DE │ AT │ CH ■ 62 PABS 20-Li B2...
Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten. Im zweiten Gang (Gangwahlschalter Position: 2) (siehe Abb. J) erreichen Sie eine Drehzahl von ca. 1400 min Durchführung von Bohrarbeiten. DE │ AT │ CH │ PABS 20-Li B2 63 ■...
Körner oder einem Nagel. Wählen Sie zum Anbohren eine niedrige Drehzahl. ♦ Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften. │ DE │ AT │ CH ■ 64 PABS 20-Li B2...
Beifügung des Kaufbelegs (Kassenbon) kostenpflichtig. und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden. DE │ AT │ CH │ PABS 20-Li B2 65 ■...
IAN 274864 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle. KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com │ DE │ AT │ CH ■ 66 PABS 20-Li B2...
EN 60335-2-29:2004/A2:2010 EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Typ / Gerätebezeichnung: Akku-Bohrschrauber PABS 20-Li B2 Herstellungsjahr: 04 - 2016 Seriennummer: IAN 274864 Bochum, 05.02.2016 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Seite 73
All manuals and user guides at all-guides.com │ DE │ AT │ CH ■ 68 PABS 20-Li B2...
Seite 74
All manuals and user guides at all-guides.com KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND / GERMANY www.kompernass.com Last Information Update · Információk állása · Stanje informacij Stav informací · Stav informácií · Stand der Informationen: 02 / 2016 · Ident.-No.: PABS20-LiB2-022016-1 IAN 274864...
