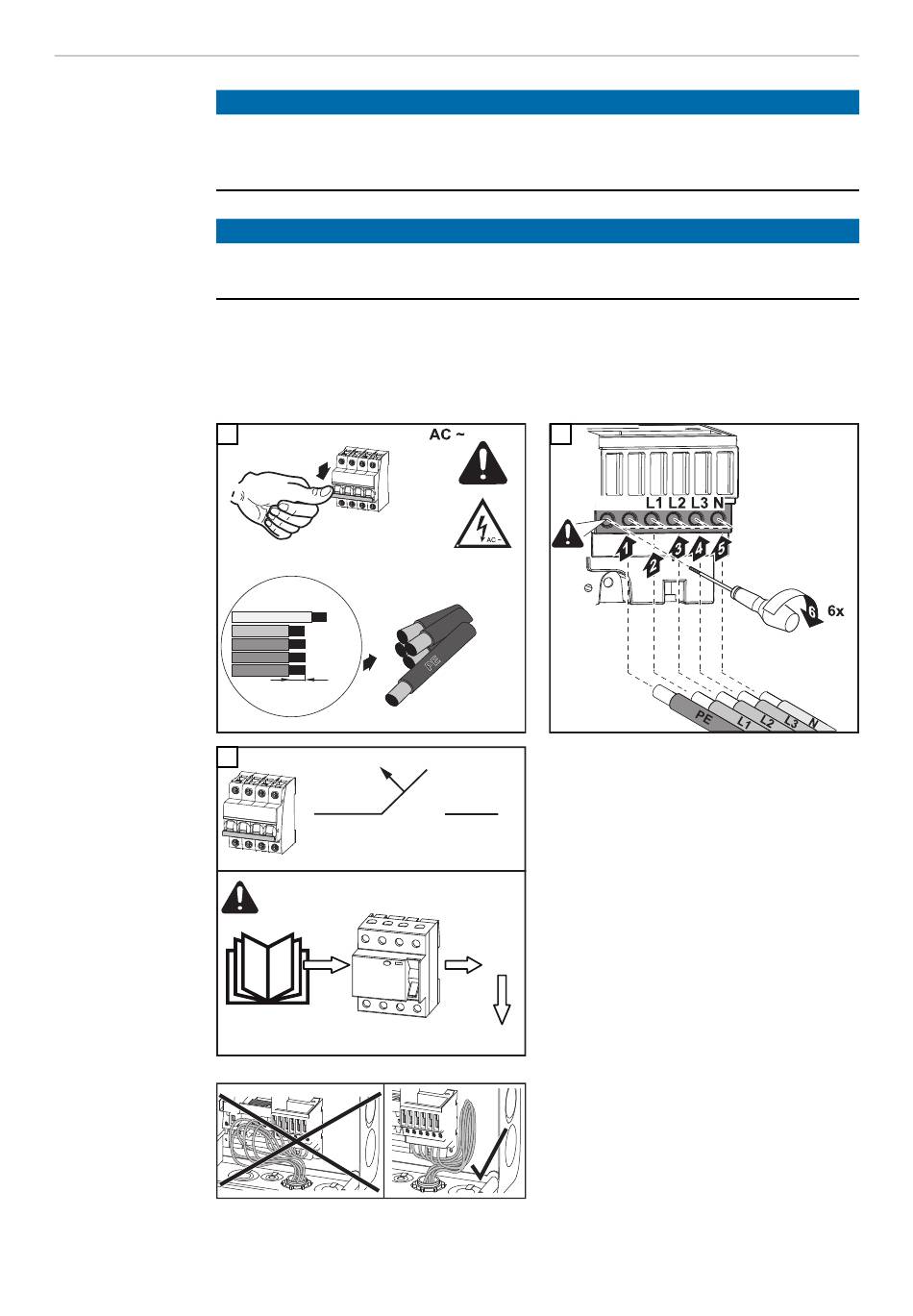

Wechselrichter Am Öffentlichen Netz Anschließen (Ac) - Fronius Symo Advanced 10.0-3 208-240 Installationsanleitung

Wechselrichter
HINWEIS!
am öffentlichen
Um eine ordnungsgemäße Erdverbindung zu gewährleisten, müssen bei der In-
Netz an-
schließen (AC) stallation alle Erdungsklemmen GND mit dem angegebenen Drehmoment fest-
gezogen werden.
HINWEIS!
Beim Anschließen der AC Kabel an den AC-Klemmen mit den AC Kabeln
Schlaufen von min. 4 in. (102 mm) bilden!
WICHTIG! Der Schutzleiter GND des AC-Kabels muss so verlegt werden, dass
dieser als letzter getrennt wird.
Schutzleiter GND beispielsweise länger bemessen und in einer Schlaufe verle-
gen.
1
3
AC ~
National Standards
32
1
OFF
PE
0.6 in. (15 mm)
max. 80 A
I ≥ 100 mA
∆N
?
RCD
§
2
PE PE
AC
~
YES
Type A
Werden AC-Kabel über die Welle des
DC-Hauptschalters oder quer über
den DC-Hauptschalter Anschlussblock
verlegt, könnten diese beim Ein-
schwenken des Wechselrichters
beschädigt werden oder der Wechsel-
richter lässt sich nicht einschwenken.
Torque (Nm /
lbf.in.) → see
printing near
wire terminal
