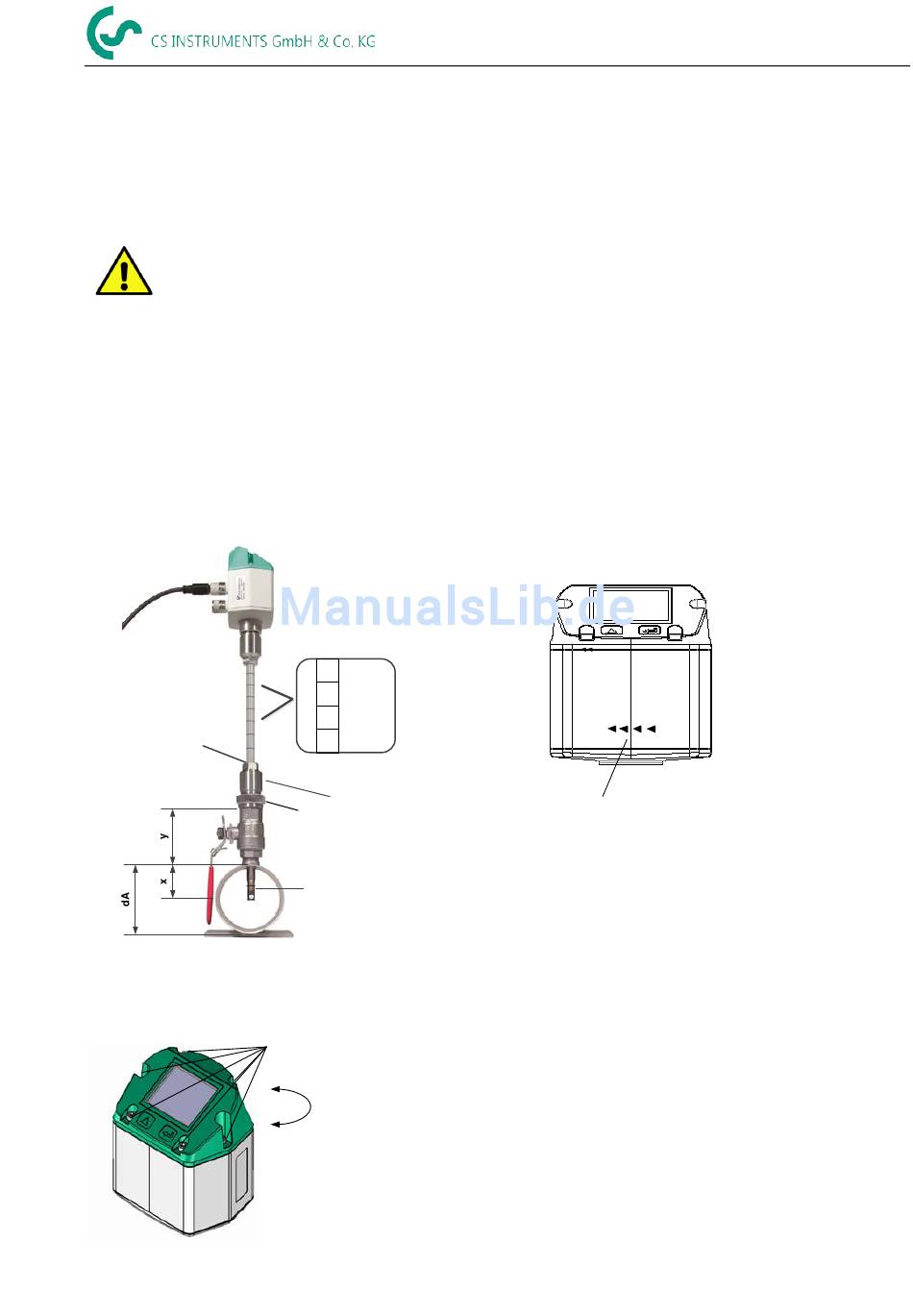

4.4

Einbau des Sensors

4.4.1 Montage des VA 500 in den Kugelhahn

• Die Montage erfolgt durch das Einsetzen der Durchgangsverschraubung mit O-Ring
(G1/2" Gewinde, SW 32) in den Anschlussstutzen. Den Sensor mit der Hand so weit
als möglich festschrauben und die Verschraubung mit einem Drehmoment von 25-30
Nm anziehen.
Es muss sichergestellt werden dass die Installation druckdicht ist.
• Anschließend muss der Sensorkopf mittig ins Rohr eingebaut und entsprechend der
Strömungsrichtung ausgerichtet werden.
Hilfestellung bietet hierbei die am Sondenrohr eingravierte Tiefenskala,
Strömungsrichtungspfeil und die Ausrichthilfe.
Nach dem Ausrichten des Sensors wird die Spannhülse mit einem Drehmoment von
20-30 Nm festgezogen (SW 17).
Bitte beachten: Beim druckdichten Anziehen von Durchgangsverschraubung und Spannhülse darf
die Ausrichtung des Sensors nicht verstellt werden. Falls doch, ist die Einstelltiefe
und die Ausrichtung nochmals zu überprüfen und gegebenenfalls zu korrigieren.
Die Winkelabweichung sollte nicht größer sein als ± 2° bezogen auf die Idealposition.
Andernfalls muss mit Einbußen der Messgenauigkeit gerechnet werden.
Berechnung Eintauchtiefe:
Einbautiefe = X + Y
dA = Außendurchmesser
X = dA / 2
Installationstiefe
4.5

Displaykopf Position

Befestigungsschrauben
VA 500 Deutsch V1.13
Eingravierte Tiefenskala
für genauen Einbau
180
170
160
Spannhülse
Durchgangsverschraubung
Sicherungsring
Die Position des Displaykopfs ist um 180° drehbar dies z.B.
im Fall bei umgekehrter Strömungsrichtung.
Hierzu werden die 6 Befestigungsschrauben gelöst und der
Kopf um 180° gedreht.
Vorsicht: Funktionsbeinträchtigung
Es muss sichergestellt werden dass die Anschlußleitungen
noch gesteckt sind sowie die Dichtung korrekt verbaut ist.
Fließrichtung einstellen
Strömungsrichtung
Seite 12 von 44
