4.3

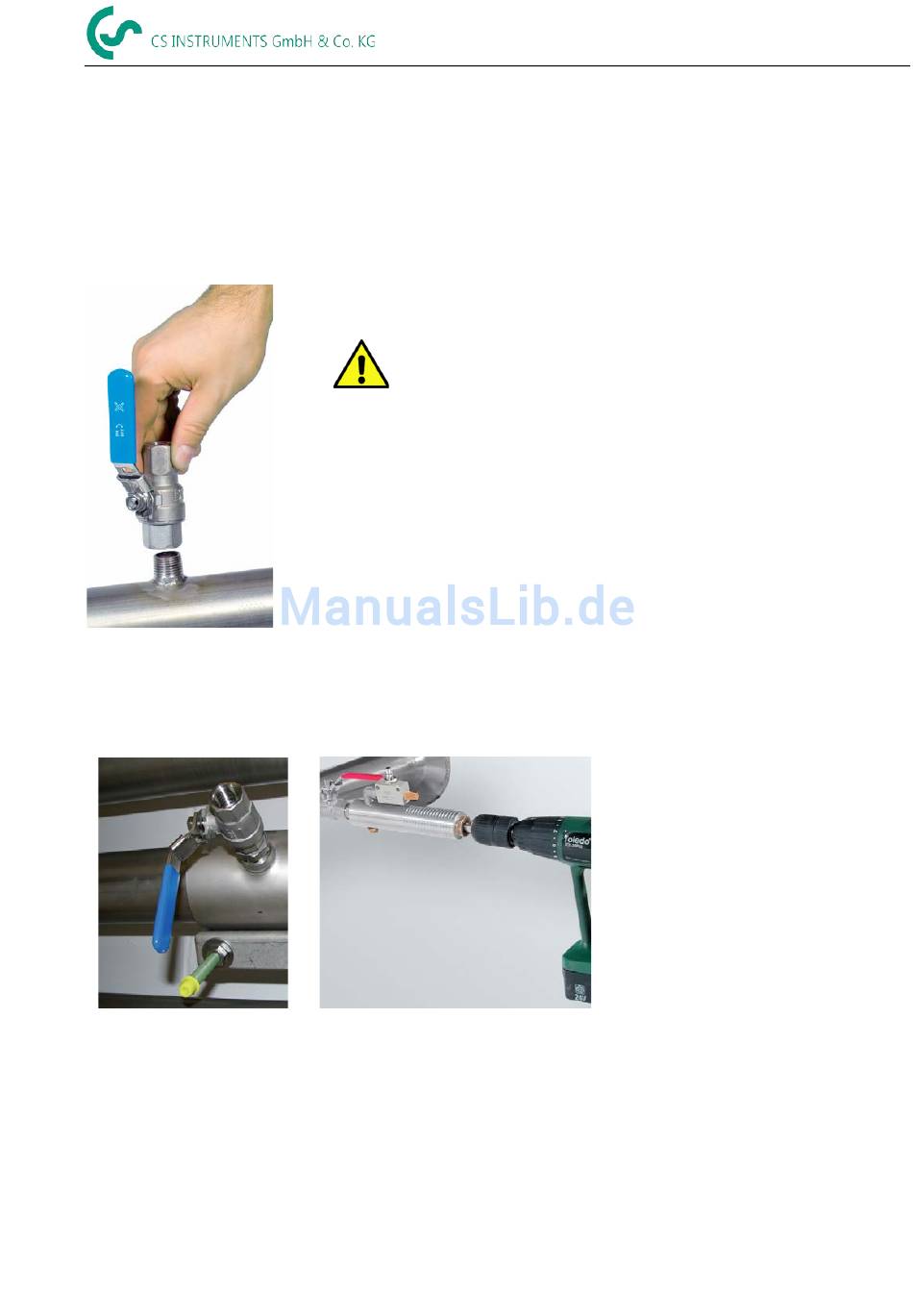

Einbau VA 500

Der Einbau des Sensors erfolgt über einen Kugelhahn ½".

Falls keine passende Messstelle mit Kugelhahn ½" vorhanden ist gibt es folgende Möglichkeiten eine Messstelle

einzurichten

4.3.1 ½" Gewindestutzen mit Kugelhahn

Falls die Anlage nicht heruntergefahren werden kann, d.h. drucklos gestellt werden kann, kann mit Verwendung

der CS Bohrvorrichtung (Best.-Nr. 0530 1108) unter Druck gebohrt werden.

VA 500 Deutsch V1.13

Wichtig:

Es sicherzustellen das die Anlage heruntergefahren,

d.h. drucklos ist.

Hinweis für den Einbau mit Kugelhahn:

Kugelhahn R 1/2", DN 15

Durchgang Kugelhahn Minimum Ø15 mm

Messbereiche

Seite 11 von 44
