3. INSTALLERING OG TILKOBLING

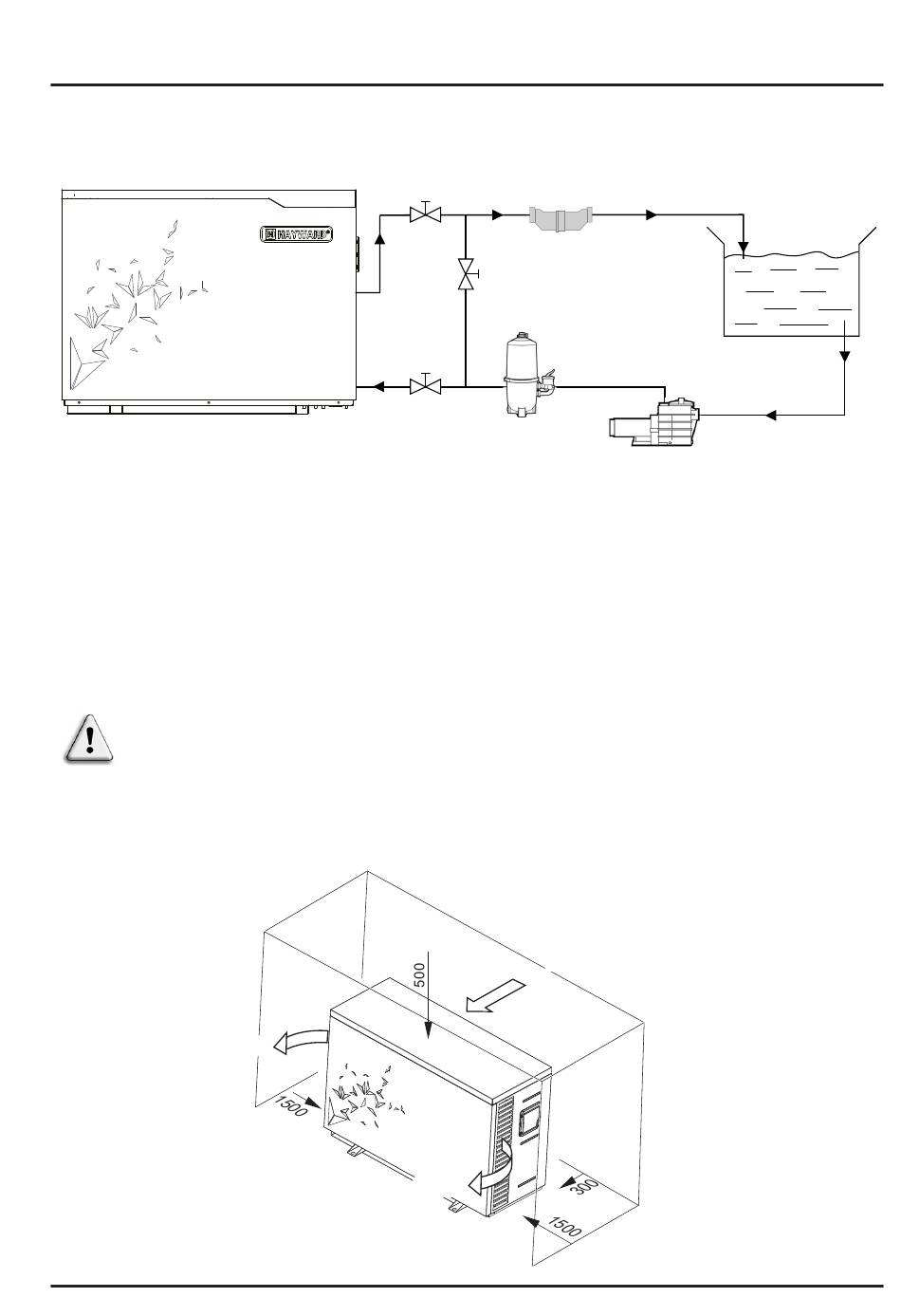

3.1 Skjematisk diagram

Merk: Varmepumpen er levery uten noe utstyr for behandling eller filtrering.
Elementene som presenteres i diagrammer er deler som må leveres av
installatøren.

3.2 Varmepumpe

Plasser varmepumpen utendørs, og ikke i lukkede tekniske lokaler.
Plassert under beskyttelse, må minsteavstander angitt nedenfor følges
for å unngå resirkulering av luft, og en degradering av varmepumpens i
totale prestasjoner.
Enhet: mm
Luft ut
Klordoseringscelle
Ventil til
(eller annen
vannutløp
behandling)
Bypass ventil
Ventil til
vanninnløp
Filter
Luft inn
Luft ut
Retur av
vann
Basseng
Basseng
pumpe
