3. INSTALLATION UND ANSCHLUSS

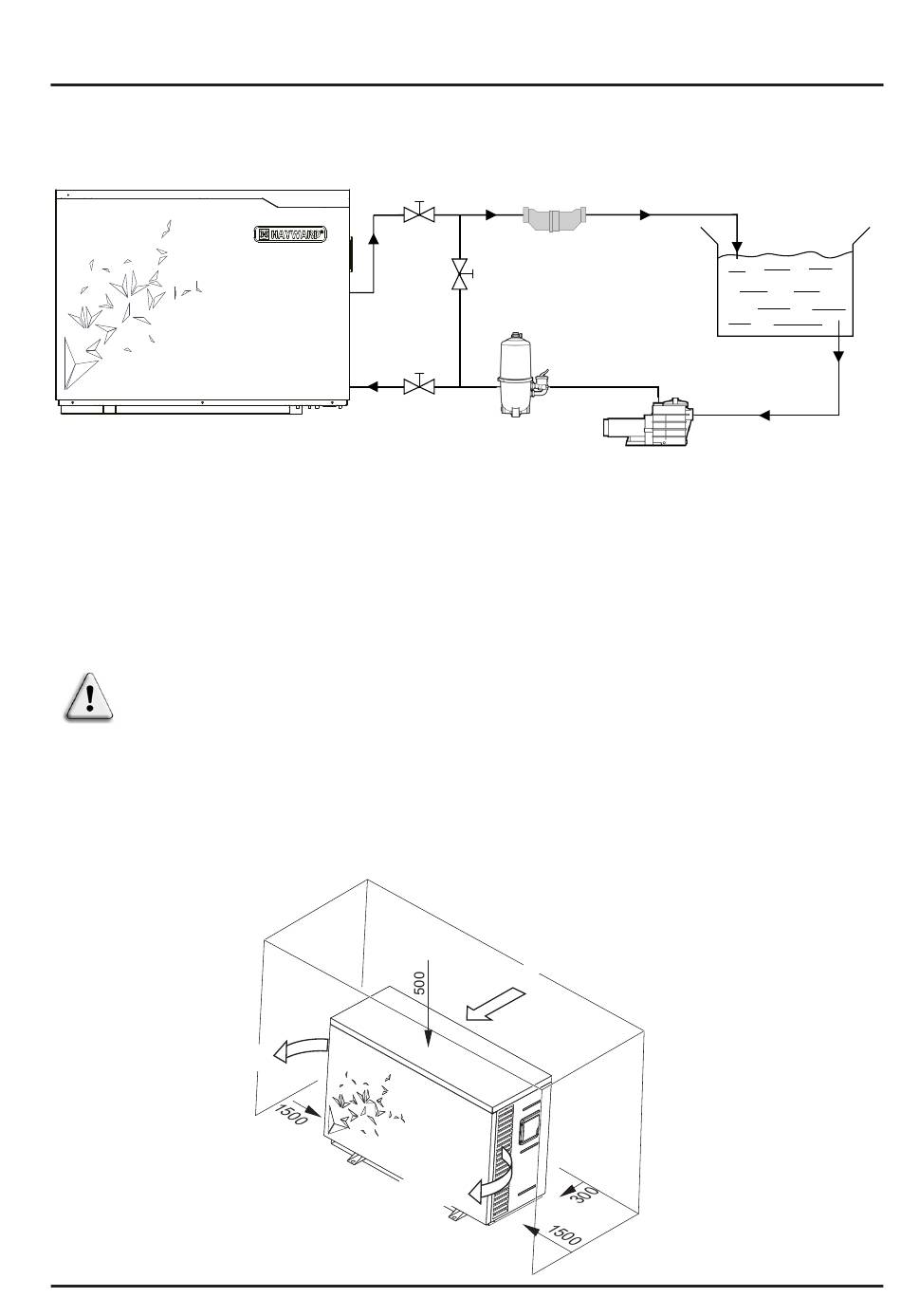

3.1 Schematische Darstellung

Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder
Filtergerät. Die auf der Darstellung gezeigten Elemente werden
vom Installateur bereitgestellt.

3.2 Heizpumpenanlage

Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb
vollständig geschlossener technischer Orte auf.
Geschützt aufgestellt muss der vorgeschriebene Mindestabstand
wie unten genannt eingehalten werden, um die Gefahr einer
Luftrückführung oder einer Minderung der effektiven Betriebsleistung
der Heizpumpenanlage zu vermeiden.
Einheit : mm
Abluft
Elektrolysezelle
Wasserausgang
(oder anderes Gerät)
Bypass-
Schieber
Wassereingang
Filter
Lufteinlass
Abluft
Wasserrücklauf
Schwimmbad
Filterpumpe
