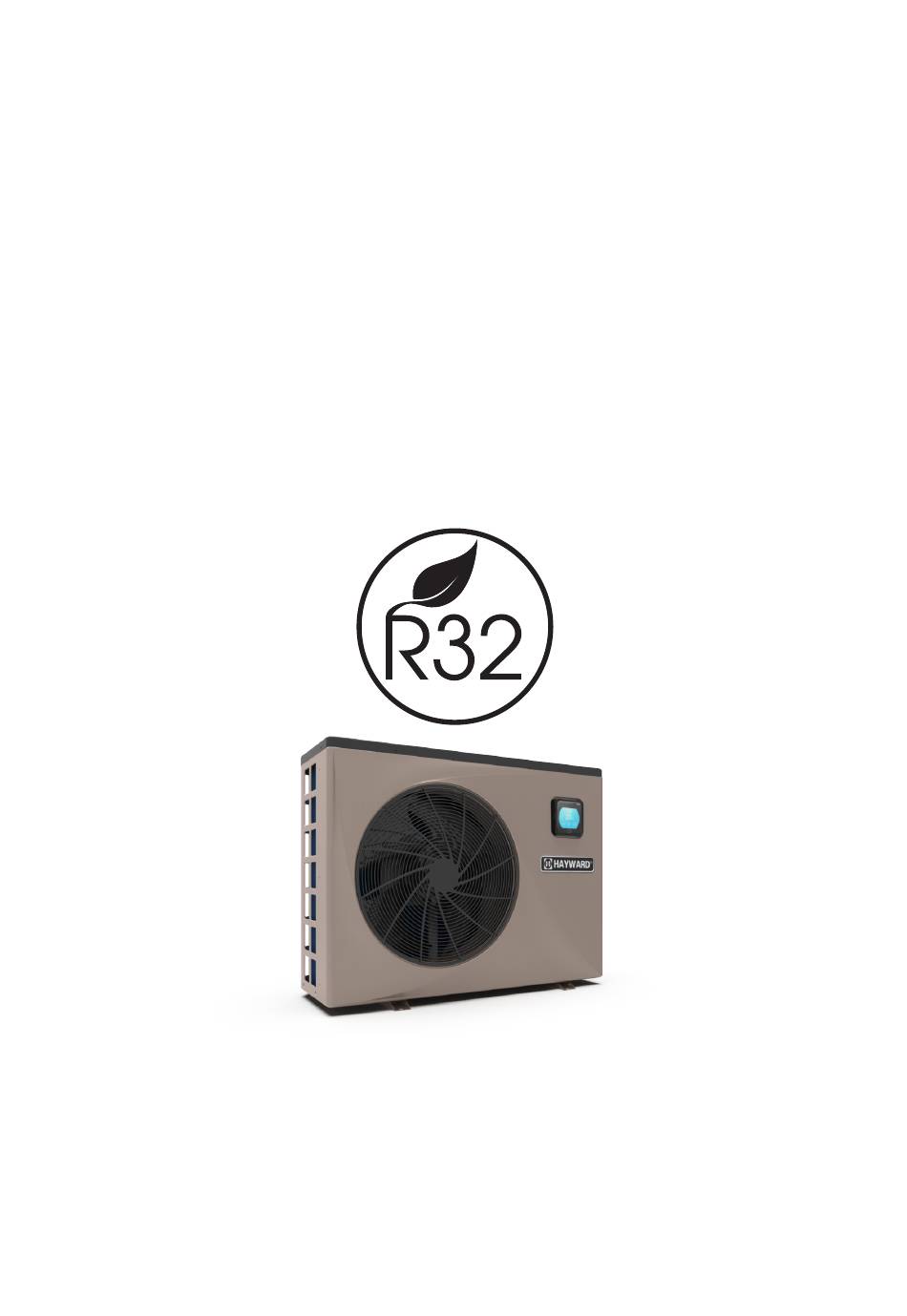

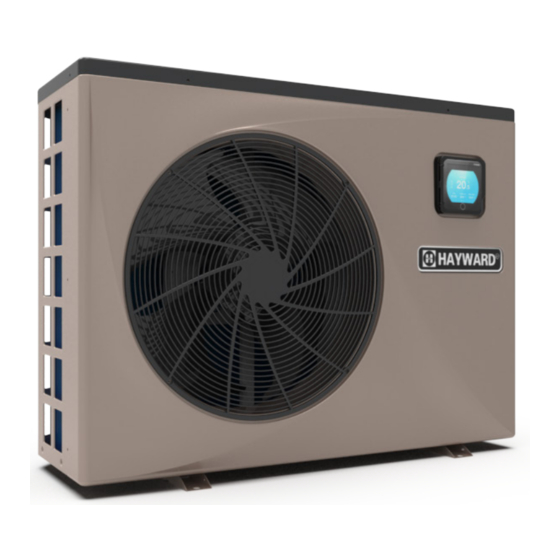

- Seite 1 ISECPINV asyTemp FULL INVERTER R32 HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN Einbau- & Anleitungshandbuch...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. VORWORT 2. TECHNISCHE EIGENSCHAFTEN 2.1 Technische Daten der Wärmepumpe 2.2 Betriebsbereich 2.3 Maße 3. INSTALLATION UND ANSCHLUSS 3.1 Schematische Darstellung 3.2 Heizpumpenanlage 3.3 Hydraulischer Anschluss 3.4 Elektrischer Anschluss 3.5 Erste Inbetriebnahme 3.6 Einstellung des Wasserdurchsatzes 4. BENUTZEROBERFLÄCHE 4.1 Allgemeine Darstellung 4.2 Einstellung Datum und Uhrzeit 4.3 Einstellung der Schaltuhren AN/AUS 4.4 Sollwerteinstellung... -
Seite 3: Vorwort
1. VORWORT Für den Erwerb dieser Hayward Schwimmbadwärmepumpe danken wir Ihnen. Die Hayward Wärmepumpe FULL INVERTER wurde gemäß strengen Fertigungsnormen konzipiert, um den geforderten Höchstqualitätsniveaus zu genügen. Durch die Steuerlogik FULL INVERTER erreichte Anpassung von Leistung, Stromverbrauch und Geräuschpegel an den Heizbedarf Ihres Schwimmbades werden Ihnen die Hayward Wärmepumpen außergewöhnliche Leistungen... -
Seite 4: Sicherheitsanweisungen
1. VORWORT (Fortsetzung) Sicherheitsanweisungen Dieses Gerät enthält R32. Verwenden Sie niemals ein anderes Kältemittel als R32. Jeder andere gasförmiger Körper, der mit dem R32 gemischt wird, kann unnormal hohe Druckwerte verursachen, die eine Panne oder einen Rohrbruch und Personenverletzungen verursachen können. - Seite 5 1. VORWORT (Fortsetzung) • Prüfen Sie vor der Installation, dass das Erdkabel nicht geschnitten oder getrennt ist. • Schließen und spannen Sie das Stromanschlusskabel korrekt an. Ein fehlerhafter Anschluss kann zur Beschädigung von Elektroteile führen. • Falls die Wärmepumpe Wasser bzw. einer feuchten Umgebung ausgesetzt wird, kann daraus einen Stromschlag resultieren.
-
Seite 6: Technische Eigenschaften
2. TECHNISCHE EIGENSCHAFTEN 2.1 Technische Daten der Wärmepumpe EASYTEMP Modelle ECPI15MA ECPI20MA ECPI30MA ECPI40MA FULL INVERTER Versorgungsspannung 220V-240V / 1ph / 50Hz Kältemittel Ladung 0,350 0,430 0,480 0,650 Gewicht in t CO -Äquivalent 0,24 0,29 0,32 0,44 Lecktest-Häufigkeit Nicht vorgeschrieben aber jährlich empfohlen Wärmeleistung Min--Max 1,62--7,33 2,18--8,97... -
Seite 7: Betriebsbereich
Wenn Temperatur oder Luftfeuchtigkeit nicht diesen Bedingungen entsprechen, können Sicherheitsmaßnahmen ausgelöst werden. Dann arbeitet die Heizpumpenanlage nicht mehr. Die Höchsttemperatur für die Beheizung beträgt 32 °C, um eine Beschädigung der Verkleidung zu vermeiden. Hayward übernimmt keinerlei Verantwortung bei einer Verwendung über +32 °C. -
Seite 8: Maße
2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung) 2.3 Maße Modelle: ECPI15MA / ECPI20MA / ECPI30MA / ECPI40MA Wasserausgang Ø 50 mm Wassereingang Ø 50 mm Einheit : mm Modell ECPI15MA / ECPI20MA / ECPI30MA ECPI40MA Markierung 1002... -
Seite 9: Installation Und Anschluss
3. INSTALLATION UND ANSCHLUSS 3.1 Schematische Darstellung Filterpumpe Filtration Filter Wassereingang Bypass- Schieber Wasserrücklauf Wasserausgang Elektrolysezelle (oder anderes Gerät) Schwimmbad Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder Filtergerät. Die auf der Darstellung gezeigten Elemente werden vom Installateur bereitgestellt. 3.2 Heizpumpenanlage Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb vollständig geschlossener technischer Orte auf. -
Seite 10: Hydraulischer Anschluss
3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung) Installieren Sie vorzugsweise die Heizpumpenanlage auf einer separaten Betonbodenplatte oder auf einer festen Bestuhlung, die für diesen Zweck bestimmt ist und stellen Sie die Heizpumpenanlage auf die mitgelieferten Silentblöcke (Verschraubung und Unterlegscheiben nicht mitgeliefert). Maximale Entfernung zwischen Heizpumpenanlage und Schwimmbecken 15 Meter. -
Seite 11: Elektrischer Anschluss
3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung) 3.4 Elektrischer Anschluss Die Elektroinstallation und die Verkabelung dieses Gerätes müssen den geltenden Installationsvorschriften vor Ort entsprechen. NF C15-100 BS7671:1992 DIN VDE 0100-702 EVHS-HD 384-7-702 ÖVE 8001-4-702 MSZ 2364-702/1994/MSZ 10-553 1/1990 UNE 20460-7-702 1993, MSA HD 384-7-702.S2 RECBT ITC-BT-31 2002 Wiring Rules (Richtlinien elektrischer PN-IEC 60364-7-702:1999... -
Seite 12: Erste Inbetriebnahme
3. INSTALLATION UND ANSCHLUSS (Fortsetzung) Die Leitung der Stromversorgung muss ordnungsgemäß mit einer Gerätesicherung vom Typ Motorversorgung (aM) oder einem Hauptschalter D sowie einem Differentialschalter 30mA ausgestattet sein (siehe nachfolgende Tafel). Modelle ECPI15MA ECPI20MA ECPI30MA ECPI40MA V/Ph/Hz Netzteil 230V 50Hz 230V 50Hz 230V... - Seite 13 3. INSTALLATION UND ANSCHLUSS (Fortsetzung) 7) Prüfen Sie, dass die Alarm- bzw. Sperrsymbole nicht aufleuchten. Siehe gegebenenfalls die Anleitung zur Pannenbehebung (siehe § 6.4). 8) Arretieren Sie den Wasserdurchsatz mit dem By-pass-Schieber (s. § 3.6 und 2.1), wie für das jeweilige Modell vorgeschrieben, so dass eine Temperaturdifferenz zwischen Wasserein- und -ausgang von 2°C beibehalten wird.
-
Seite 14: Einstellung Des Wasserdurchsatzes
3. INSTALLATION UND ANSCHLUSS (Fortsetzung) 3.6 Einstellung des Wasserdurchsatzes Stellen Sie den so genannten By-pass-Schieber bei geöffneten Wassereinlass- und -auslassschiebern so ein, dass eine Unterschied von 2°C zwischen der Wassereingangs- und der Wasserausgangstemperatur erreicht wird (siehe Schematische Darstellung § 3.1). Sie können die Einstellung der Eingangs- und Ausgangstemperaturen direkt auf der Bedientafel kontrollieren. -
Seite 15: Benutzeroberfläche
4. BENUTZEROBERFLÄCHE 4.1 Allgemeine Darstellung Die Heizpumpenanlage ist mit einem digitalen Touchscreen-Bedienfeld ausgestattet, elektronisch angeschlossen und werksseitig auf Heizmodus voreingestellt. Zeichenerklärung Temperatur Wassereingang Auswahl der Betriebsart Abtauenmodus Sollwerteinstellung Betriebsmodus Einstellung Timer Ruhemodus Aktivierung des Ruhemodus Betriebsanzeige des Kompressors Bildschirmsperre Datum- und Uhrzeiteinstellung Einstellung der An/Aus Schaltuhren Alarm Zugriff erweiterte Parameter... - Seite 16 4. BENUTZEROBERFLÄCHE (Fortsetzung) Modus OFF/AUS Modus ON/AN Wenn die Wärmepumpe still steht Wenn die Wärmepumpe läuft (Ruhemodus), wird OFF auf dem oder sich im Regelmodus befindet Bildschirm angezeigt. (Erreichen des Sollwerts), färbt sich Ein schwarzer Bildschirm bedeutet, der Bildschirm blau. dass die Wärmepumpe still steht, in diesem Modus können die Parameter eingestellt werden.
-
Seite 17: Einstellung Datum Und Uhrzeit
4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.2 Einstellung Datum und Uhrzeit Die Datum- und Uhrzeiteinstellung kann beliebig im ON oder OFF Modus vorgenommen werden. • Um zum Hauptbildschirm zurück zu kehren, drücken Sie 1 mal auf... -
Seite 18: Einstellung Der Schaltuhren An/Aus
4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.3 Einstellung der Schaltuhren AN/AUS Die Einstellung dieser Funktion ist notwendig, wenn Sie die Heizpumpenanlage über einen kürzeren als den von der Filteruhr vorgegebenen Zeitraum betreiben möchten. Damit können Sie einen zeitlich versetzten Beginn oder ein vorzeitiges Ende programmieren bzw. einen Teilbereich des Betriebszeitplans unterbinden (zum Beispiel nachts). - Seite 19 4. BENUTZEROBERFLÄCHE (Fortsetzung) Blaue Hinterlegung = Aktiviert Graue Hinterlegung = Deaktiviert • Stellen Sie die zweite Schaltuhr in ähnlicher Weide ein. • Um zum Hauptbildschirm zurück zu kehren, drücken Sie 2 mal auf...
-
Seite 20: Sollwerteinstellung
4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.4 Sollwerteinstellung Die Einstellung des Sollwerts kann mit einer Genauigkeit von 0,5°C beliebig im Modus ON oder im Modus OFF vorgenommen werden. • Um zum Hauptbildschirm zurück zu kehren, drücken Sie 1 mal auf Es wird empfohlen, niemals eine Temperatur von 30°C zu überschreiten, um Veränderungen der Auskleidungen zu vermeiden. -
Seite 21: Sperren Und Entsperren Des Touchscreen
4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.5 Sperren und Entsperren des Touchscreen Die Sperre und Freigabe des Bildschirms kann beliebig im Modus ON oder im Modus OFF vorgenommen werden. Sperre aktiviert Sperre deaktiviert... -
Seite 22: Aktivieren Und Einstellen Des Silence-Modus
4. BENUTZEROBERFLÄCHE (Fortsetzung) 4.6 Aktivieren und Einstellen des SILENCE-Modus Der Ruhemodus ermöglicht eine äußerst leise Nutzung der Wärmepumpe Energiesparmodus, da der Heizbedarf gering ist (Aufrechterhaltung der Beckentemperatur oder falls extrem leiser Betrieb erforderlich). Diese Funktion kann entweder manuell oder über eine Zeitschaltung Aktiviert/ Deaktiviert werden. - Seite 23 4. BENUTZEROBERFLÄCHE (Fortsetzung) Einstellung der Schaltuhr der RUHE-Modus...
- Seite 24 4. BENUTZEROBERFLÄCHE (Fortsetzung) • Um zum Hauptbildschirm zurück zu kehren, drücken Sie 2 mal auf Die Einstellung erfolgt in Schritten von jeweils einer Stunde. Sobald der Timer aktiviert ist, ist er 7 Tage in der Woche aktiv.
-
Seite 25: Wartung Und Winterzeit
5. WARTUNG UND WINTERZEIT 5.1 Wartung Diese Maßregeln zur Wartung müssen ein Mal pro Jahr durchgeführt werden, um die Langlebigkeit und gute Funktionsweise der Heizpumpenanlage zu garantieren. • Reinigen Sie den Evaporator mit Hilfe einer flexiblen Bürste, einem Luft- oder einem Wasserstrahl (Achtung: Verwenden Sie niemals einen Hochdruckreiniger). -
Seite 26: Anhang
6. ANHANG 6.1 Stromtafel ECPI15MA / ECPI20MA / ECPI30MA CN15 2AC32I13WO1 LEV1 CN29 CN30 CN31 CN18 RS485 CN11 IT(BLU) SUT(GEN) CT(YEL) FOUR CN24 CN13 CN96 LEV2 HEAT CN21 CN66 CN99 Allgemeine Stromversorgung RES1 CN12 CN22 220-240V / 50Hz RES2 RED BLK WHT ET(GRY) AT(WHT) OT（RED）... - Seite 27 6. ANHANG (Fortsetzung) ECPI40MA Magetic ring IT(BLU) FILTER 2AC32I12WO1 CN21 CN29 CN30 CN31 CN13 RES1 CN18 CN66 CN11 CT(YEL) HEAT SUT(GRN) FOUR CN96 Allgemeine Stromversorgung CN99 220-240V / 50Hz RS485 CN12 CN22 RES2 RED BLK WHT U V W AT(WHT) OT(RED) ET(GRN) DCFAN...
-
Seite 28: Vorrangige Heizanschlüsse Einphasige Pumpe
6. ANHANG (Fortsetzung) 6.2 Vorrangige Heizanschlüsse einphasige Pumpe Potentialfreier Trockenkontakt max. 16 A Allgemeine Stromversorgung 230V / 50Hz einphasige Pumpe Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V / 50 Hz. Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten- Zyklus zu aktivieren, wenn die Temperatur des... - Seite 29 Seite bewusst leer gelassen...
-
Seite 30: Explosionszeichnungen Und Einzelteile
6. ANHANG (Fortsetzung) 6.3 Explosionszeichnungen und Einzelteile ECPI15MA / 20MA / 30MA / 40MA... - Seite 31 6. ANHANG (Fortsetzung) Nr Beschreibung Ref. ECPI15MA ECPI20MA ECPI30MA ECPI40MA HWX20000220245 Schutzgitter des Gebläses HWX20000220369 HWX301030000006 Gebläsepropeller HWX301030000001 HWX80900160 Schild Vorne HWX80900070 Schutztür HWX80900319 LED-Regler HWX82300038 Kompressor HWX20000110448 Kompressor HWX80100003 HWX80600037 HWX32012120061 Titan/PVC--Kondensator HWX32012120056 HWX80600096 HWX80700453 10 Rechtes Schild HWX80700456 Saugsonde des Kompressors 5k-560mm HWX83000044 Saugsonde des Kompressors 5k-760mm...
- Seite 32 6. ANHANG (Fortsetzung) ECPI15MA / 20MA / 30MA / 40MA...
- Seite 33 HWX82500006 Wicklung 20A 50Hz 5.2mH HWX82500005 HWX80700452 30 Linkes Schild HWX80700455 HWX80200018 31 Motor Ventilator DC HWX20000330132 32 HAYWARD-Logo HWX20000230596 HWX82300052 33 Elektronische Treiberkarte HWX82300007 34 Transformator 230V /12DC HWX82600008 35 Klemmleiste L-N-GND -5 Anschlüssen 4mm² HWX40003901 36 Relais K2...
-
Seite 34: Anleitung Zur Fehlerbehebung
6. ANHANG (Fortsetzung) 6.4 Anleitung zur Fehlerbehebung Manche Maßnahmen müssen von einem mit der Anlage vertrauten Techniker durchgeführt werden. Bei einem Fehler an der Wärmepumpe wird das Symbol im oberen linken Ecke des Bildschirms angezeigt. Im Falle einer Störung erscheinen die folgenden Anzeigen auf dem Bildschirm: Beschreibung Datum und Fehlercode... - Seite 35 6. ANHANG (Fortsetzung) Störung Fehlercode Beschreibung Lösung Prüfen Sie die Verbindung Ausfall des Sensors des CN21/RES1 auf der Karte und den Wassereinlasses Verlängerungsstecker oder tauschen Sie den Sensor aus. Prüfen Sie die Verbindung Ausfall des Sensors des N22/RES2 auf der Karte und den Wasserauslasses Verlängerungsstecker oder tauschen Sie den Sensor aus.
- Seite 36 6. ANHANG (Fortsetzung) Störung Fehlercode Beschreibung Lösung Fehlendes Wasser, Funktion der Filterpumpe prüfen Differenz Temperatur Eingang/ Nur im Modus Kalt anwendbar Öffnung der Absperrventile prüfen Ausgang > 13 °C Einstellung des Druckausgleichers prüfen Wärmepumpe stoppen, Kondensator Frostschutz Frostmodus Temperatur Wasserausgang < 4 °C leeren, Frostgefahr Keine Kommunikation zwischen Prüfen Sie die Anschlüsse und die...
-
Seite 37: Garantie
Übereinstimmung mit den im Benutzerleitfaden befindlichen Vorschriften; das Produkt darf keinesfalls verändert worden sein und darf ausschließlich mit den Bauteilen und Einzelteilen von HAYWARD benutzt werden. Die Garantie erstreckt sich nicht auf Beschädigungen aufgrund von Frost und Einwirkungen chemischer Substanzen.
