Hayward HeatRelax HPR06M Einbau- & Anleitungshandbuch
Vorschau ausblenden Andere Handbücher für HeatRelax HPR06M:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 93
ISHPR
POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
HeatRelax
HeatRelax
Manuel d'instructions et d'installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Einbau- & Anleitungshandbuch
Manuale d'Uso e di Installazione
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hayward HeatRelax HPR06M

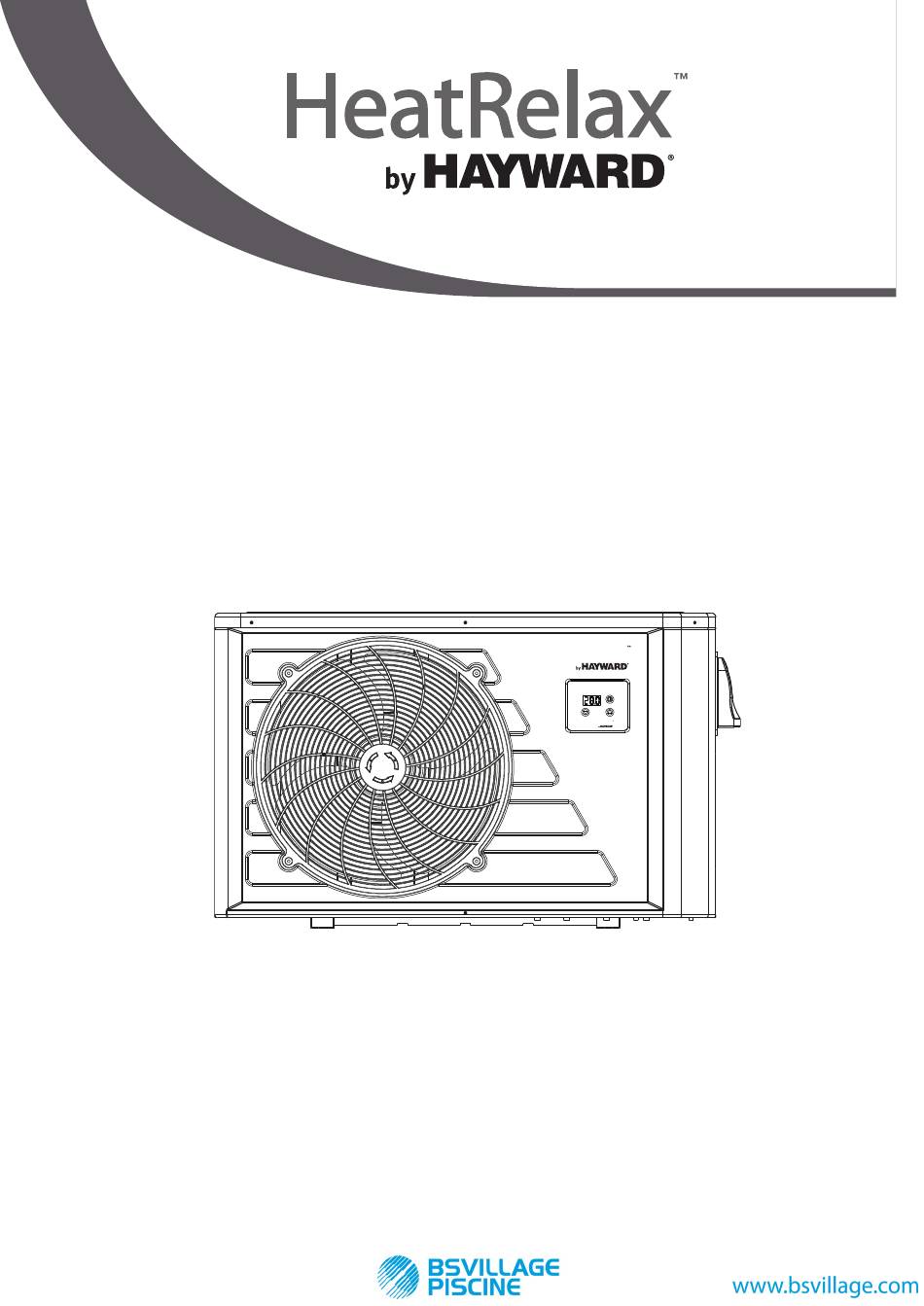

  • Seite 1 ISHPR POMPE A CHALEUR POUR PISCINE SWIMMING POOL HEAT PUMP UNIT UNIDAD DE BOMBA DE CALOR PARA PISCINAS HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE HeatRelax HeatRelax Manuel d’instructions et d’installation Installation & Instruction Manual Manual de Instalación e Instrucciones Einbau- &...
  • Seite 92: Heizpumpenanlage Für Ein Schwimmbecken

    ISHPR HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN HeatRelax HeatRelax Einbau- & Anleitungshandbuch...
  • Seite 93 ZUSAMMENFASSUNG 1. VORWORT 2. TECHNISCHE MERKMALE 2.1 Technische Daten der Wärmepumpe 2.2 Temperaturbereiche für die Funktion 2.3 Abmessungen 3. INSTALLATION UND ANSCHLÜSSE 3.1 Grundschaltbild 3.2 Wärmepumpe 3.3 Hydraulikanschluss 3.4 Stromanschluss 3.5 Erste Betriebstätigkeit (Start) 4. NUTZERSCHNITTSTELLE 4.1 Allgemeine Darstellung 4.2 Einstellung und Anzeige des Einstellwertes 4.3 Blockieren und Freigabe des Berührungsbildschirms 4.4 Wahl des Funktionsmodus 4.5 Regulierung der Wasserausgabe...
  • Seite 94: Vorwort

    1. VORWORT Wir danken Ihnen, dass Sie sich zum Kauf einer HeatRelax by Hayward ® Wärmepumpe für Ihr Schwimmbad entschieden haben. Bei der Konzeption dieses Produkts wurde darauf geachtet, dass es den Herstellungsnormen exakt entspricht, damit das hohe Qualitätsniveau erreicht wird. Das vorliegende Handbuch enthält alle erforderlichen Informationen, betreffend...
  • Seite 95: Technische Merkmale

    2. TECHNISCHE MERKMALE 2.1 Technische Daten der Wärmepumpe Modell HeatRelax HPR06M HPR09M HPR12M HPR19M Wärmekapazität (*) 4,10 6,30 8,30 12,95 Elektrischer Strom (*) 1,47 1,91 3,06 COP (*) 4,13 4,31 4,33 4,31 Ansprechstrom (*) 6,61 8,65 13,06 230 V 230 V 230 V...
  • Seite 96: Temperaturbereiche Für Die Funktion

    2. TECHNISCHE MERKMALE (Fortsetzung) 2.2 Temperaturbereiche für die Funktion Nutzen Sie bitte die Wärmepumpe innerhalb der folgenden Temperatur- und Feuchtigkeits-Bereiche, damit eine sichere und effiziente Funktion gewährleistet ist. Heiz-Modus Kühl-Modus Außentemperatur -2°C – +35°C +7°C – +43°C Wassertemperatur +12°C – +40°C +8°C –...
  • Seite 97: Abmessungen

    2. TECHNISCHE MERKMALE (Fortsetzung) 2.3 Abmessungen Modelle: HPR06M / HPR09M / HPR12M / HPR19M HeatRelax HeatRelax Wasser-Austritt Ø 50 mm Wasser-Einlauf Ø 50 mm Einheit : mm Modell HPR06M HPR09M HPR12M HPR19M Markierung 1116...
  • Seite 98: Installation Und Anschlüsse

    3. INSTALLATION UND ANSCHLÜSSE 3.1 Grundschaltbild Ventil für Elektrolyseur-Zelle Wasser (oder sonstige ausgang Behandlung) HeatRelax Wasserrücklauf HeatRelax Ventil Bypass Ventil für Wasser eingang Schwimmbad Filter Pumpe zum Filtern Anmerkung: Die Wärmepumpe wird ohne Behandlungs- und Filter-Element geliefert. Bei den auf dem Schema dargestellten Teilen handelt es sich um Bestandteile, die der Monteur zu liefern hat.
  • Seite 99: Hydraulikanschluss

    3. MONTAGE UND ANSCHLUSS (Fortsetzung) Die Wärmepumpe sollte optimalerweise auf einer speziellen Betonplatte oder einem Fixierungs-Block installiert werden, der spezifisch für diesen Zweck vorgesehen ist, und die Wärmepumpe ist auf dem gelieferten Gummilager-Element (Silentbloc) zu montieren; (Schrauben und Plättchen werden nicht mitgeliefert). Die maximale Montage-Entfernung zwischen Wärmepumpe und Schwimmbad beträgt 15 Meter.
  • Seite 100: Stromanschluss

    3. MONTAGE UND ANSCHLUSS (Fortsetzung) 3.4 Stromanschluss Die Installation der Stromleitungen und die Verkabelung dieser Einrichtung müssen den in den jeweiligen Staaten geltenden gesetzlichen Montage-Vorschriften entsprechen. NF C15-100 BS7671:1992 DIN VDE 0100-702 EVHS-HD 384-7-702 ÖVE 8001-4-702 MSZ 2364-702/1994/MSZ 10-553 1/1990 UNE 20460-7-702 1993, MSA HD 384-7-702.S2 RECBT ITC-BT-31 2002...
  • Seite 101: Erste Betriebstätigkeit (Start)

    3. MONTAGE UND ANSCHLUSS (Fortsetzung) Die Stromleitung muss über ein adäquates Sicher-heitssystem für die spezielle Motorstrom-Energieversorgung (aM) oder einen Überlastschalter mit drei Phasen und Nulleiter verfügen und zudem über einen FI-Schutzschalter 30mA (siehe nachstehende Übersicht). Modelle HPR06M HPR09M HPR12M HPR19M 230 V...
  • Seite 102 3. MONTAGE UND ANSCHLUSS (Fortsetzung) 6) Einschalten der Stromversorgung für die Einheit, dann auf den Knopf Start/Stopp drücken auf dem Steuerungsschild. 7) Achten Sie darauf, dass kein ALARM-Code angezeigt wird, wenn Sie die Einheit auf ON (EIN) schalten (siehe die Fehlerbehebungs-Anleitung). 8) Befestigen Sie die Wasserausgabe mit Hilfe eines By-Pass-Ventils (siehe §...
  • Seite 103: Nutzerschnittstelle

    4. NUTZERSCHNITTSTELLE 4.1 Allgemeine Darstellung Die Wärmepumpe ist mit einer elektronischen Steuerungs-Anzeige ausgestattet, die an den Stromkreis angeschlossen ist und im Werk für den Heizmodus voreingestellt wird. HeatRelax Erläuterung Knopf Start/Stopp und Zurück Abrollen nach unten Rollen nach oben Ausschalt-Modus OFF Wenn die Wärmepumpe im Wartezustand (OFF-Modus) ist, OFF-Anzeige auf dem Display erscheint.
  • Seite 104: Einstellung Und Anzeige Des Einstellwertes

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.2 Einstellung und Anzeige des Einstellwertes (gewünschte Wasser-temperatur) Im Modus OFF und Modus ON Drücken Sie die Taste 1 Mal oder um den Sollwert anzuzeigen. Drücken Sie die Taste 2 Mal oder für die Festlegung des gewünschten Einstellwertes. Die Einstellung erfolgt bei einer Genauigkeit von 0,5 °C.
  • Seite 105: Wahl Des Funktionsmodus

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.4 Wahl des Funktionsmodus Modus OFF HeatRelax Modus Heizung HeatRelax Modus Auto HeatRelax Modus Kühlung HeatRelax Modus OFF...
  • Seite 106: Regulierung Der Wasserausgabe

    4. BENUTZERSCHNITTSTELLE (Fortsetzung) 4.5 Regulierung der Wasserausgabe Sobald die Wärmepumpe funktioniert und die Ventile für Wasser-Eingang und –Ausgang geöffnet sind, muss das Ventil, das « By-Pass »-Ventil genannt wird, reguliert werden, damit eine Temperatur-Differenz von 2° C bei Wasser- Eingang und - Ausgang erreicht wird (siehe das Grundschaltbild § 3.1). Sie können die Regulierung überprüfen, indem Sie sich die Temperaturwerte für Eingang / Ausgang anzeigen lassen, direkt auf der Steuerungsschild und dabei unten angegebenes Verfahren beachten.
  • Seite 107: Wartung Und Winterzeit

    5. WARTUNG UND WINTERZEIT 5.1 Produktwartung Diese Maßnahmen müssen einmal jährlich durchgeführt werden, damit die Langlebigkeit und die fehlerfreie Funktion der Wärmepumpe gewährleistet bleiben • Reinigen des Verdampfers mittels einer weichen Bürste oder mittels Luft- oder Wasserdruck (Warnung: Niemals ein Hochdruckgerät benutzen). • Überprüfen des problemlosen Kondensat-Abflusses.
  • Seite 108: Anhänge

    6. ANHÄNGE 6.1 Stromlaufpläne HPR06M COMP AI06 OUT3 OUT1 OUT2 RED BLU AI05 OUT4 AI04 OUT5 AI03 230V / 50Hz AI02 Versorgung AC-N 6.8K AI01 Potentialfreier Trockenkontakt 7 A max. Controller HINWEISE: WASSERS AT : SENSOR FÜR DIE LUFTTEMPERATUR LP : DRUCKREGLER FÜR NIEDERDRUCK COMP : KOMPRESSOR OT : SENSOR FÜR DIE TEMPERATUR AM WASSER- CT : SENSOR FÜR DIE VERDUNSTERTEMPERATUR...
  • Seite 109 6. ANHÄNGE (Fortsetzung) HPR09M / HPR12M COMP RED BLU AI06 OUT3 OUT1 OUT2 AI05 OUT4 AI04 230V / 50Hz Versorgung OUT5 AI03 AI02 AC-N 6.8K AI01 Potentialfreier Trockenkontakt 7 A max. Controller HINWEISE: AT : SENSOR FÜR DIE LUFTTEMPERATUR LP : DRUCKREGLER FÜR NIEDERDRUCK COMP : KOMPRESSOR OT : SENSOR FÜR DIE TEMPERATUR AM WASSER- CT : SENSOR FÜR DIE VERDUNSTERTEMPERATUR...
  • Seite 110 6. ANHÄNGE (Fortsetzung) HPR19M COMP RED BLU AI06 OUT3 OUT1 OUT2 AI05 OUT4 230V / 50Hz AI04 Versorgung OUT5 AI03 AI02 AC-N 6.8K AI01 Potentialfreier Trockenkontakt 7 A max. Controller HINWEISE: AT : SENSOR FÜR DIE LUFTTEMPERATUR KS : SPULE FÜR DEN KOMPRESSOR-STARTVORGANG COMP : KOMPRESSOR LP : DRUCKREGLER FÜR NIEDERDRUCK CH : WIDERSTAND DES GEHÄUSES...
  • Seite 111: Vorrangige Heizanschlüsse Einphasige Pumpe

    6. ANHÄNGE (Fortsetzung) 6.2 Vorrangige Heizanschlüsse einphasige Pumpe Potentialfreier Trockenkontakt max. 7 A OUT2 Allgemeine Stromversorgung 230V  / 50Hz einphasige Pumpe Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V / 50 Hz.  Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten- Zyklus zu aktivieren, wenn die Temperatur des...
  • Seite 112: Perspektivische Darstellungen Und Bauteile

    6. ANHÄNGE (Fortsetzung) 6.3 Perspektivische Darstellungen und Bauteile HPR06M...
  • Seite 113 6. ANHÄNGE (Fortsetzung) HPR06M Rep Ref. Bezeichnung Rep Ref. Bezeichnung Regler mit drei Tasten Elektronische Platine HWX950053104957 HWX32029210008 Titan/PVC-- Gestell HWX32025210166 HWX32025120039 Kondensator Schild Vorne Handgriff HWX32025220040 HWX320922029 Gitter Rechtes Schild HWX20000220245 HWX32025210167 Ventilatorblatt 4-Wege-Ventil HWX34012701 HWX20041448 Druckregler Ventilationsmotor HWX34013301 HWX20000360157 Niedrigdruck (0.15Mpa) Motorträger...
  • Seite 114 6. ANHÄNGE (Fortsetzung) HPR09M...
  • Seite 115 6. ANHÄNGE (Fortsetzung) HPR09M Rep Ref. Bezeichnung Rep Ref. Bezeichnung Gestell Einspeiseklemme HWX32012210425 HWX40003901 Regler mit drei Tasten 8-polige Klemmleiste HWX950053104957 HWX20003909 Schild Vorne Elektronische Platine HWX32008220045 HWX32012210228 Gitter Handgriff HWX20000220188 HWX320922029 Ventilatorblatt Rechtes Schild HWX35002701 HWX32012210422 Ventilationsmotor 4-Wege-Ventil HWX34043301 HWX20011418 Druckregler Motorträger...
  • Seite 116 6. ANHÄNGE (Fortsetzung) HPR12M...
  • Seite 117 6. ANHÄNGE (Fortsetzung) HPR12M Rep Ref. Bezeichnung Rep Ref. Bezeichnung Gestell Einspeiseklemme HWX32012210425 HWX40003901 Regler mit drei Tasten 8-polige Klemmleiste HWX950053104957 HWX20003909 Schild Vorne Elektronische Platine HWX32008220045 HWX32012210228 Gitter Handgriff HWX20000220188 HWX320922029 Ventilatorblatt Rechtes Schild HWX35002701 HWX32012210422 Ventilationsmotor 4-Wege-Ventil HWX34043301 HWX20041437 Druckregler Motorträger...
  • Seite 118 6. ANHÄNGE (Fortsetzung) HPR19M...
  • Seite 119 6. ANHÄNGE (Fortsetzung) HPR19M Rep Ref. Bezeichnung Rep Ref. Bezeichnung Kompressor Einspeiseklemme HWX20000110208 HWX20003920 Klemme für Verdunster HWX32009120021 HWX20003933 potentialfreien Kontakt Festkondensator T-Stecker HWX20001460 HWX20003502 Kompressor 450V 55µF Startkondensator Filter (Ø9.7-Ø4.2) HWX20041445 HWX20003524 Kompressor 300V 98µF Ausgabe-Sensor Stromschutzplatte HWX200036005 HWX320921118 Druckregler Elektronikkarte HWX20000360157...
  • Seite 120: Leitfaden Zur Fehlerbeseitigung

    6. ANHÄNGE (Fortsetzung) 6.4 Leitfaden zur Einige Tätigkeiten müssen von einem Fehlerbeseitigung offiziell zugelassenen Techniker durchgeführt werden. Fehler- Störung Beschreibung Lösung Codes Fehler bei Wassereingangs- Der Messfühler ist geöffnet oder Überprüfen oder Ersetzen des Sensor es liegt ein Kurzschluss vor. Meßfühlers.
  • Seite 121: Garantie

    Übereinstimmung mit den im Benutzerleitfaden befindlichen Vorschriften; das Produkt darf keinesfalls verändert worden sein und darf ausschließlich mit den Bauteilen und Einzelteilen von HAYWARD benutzt werden. Die Garantie erstreckt sich nicht auf Beschädigungen aufgrund von Frost und Einwirkungen chemischer Substanzen.
  • Seite 122 ISHPR UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE HeatRelax HeatRelax Manuale d’Uso e di Installazione...
