10.4 Käiguarvu regulaator (joon. 2)
Käiguarvu regulaatoriga (18) saate käiguarvu vastavalt lõiga-
tavale materjalile seadistada. Pehme materjali jaoks soovitame
me suuri käiguarve, kõva materjali jaoks väikseid käiguarve. Kui
keerate käiguarvu regulaatorit (18) päripäeva, siis suurendate
käiguarvu. Vastupäeva keeramisega vähendate käiguarvu.

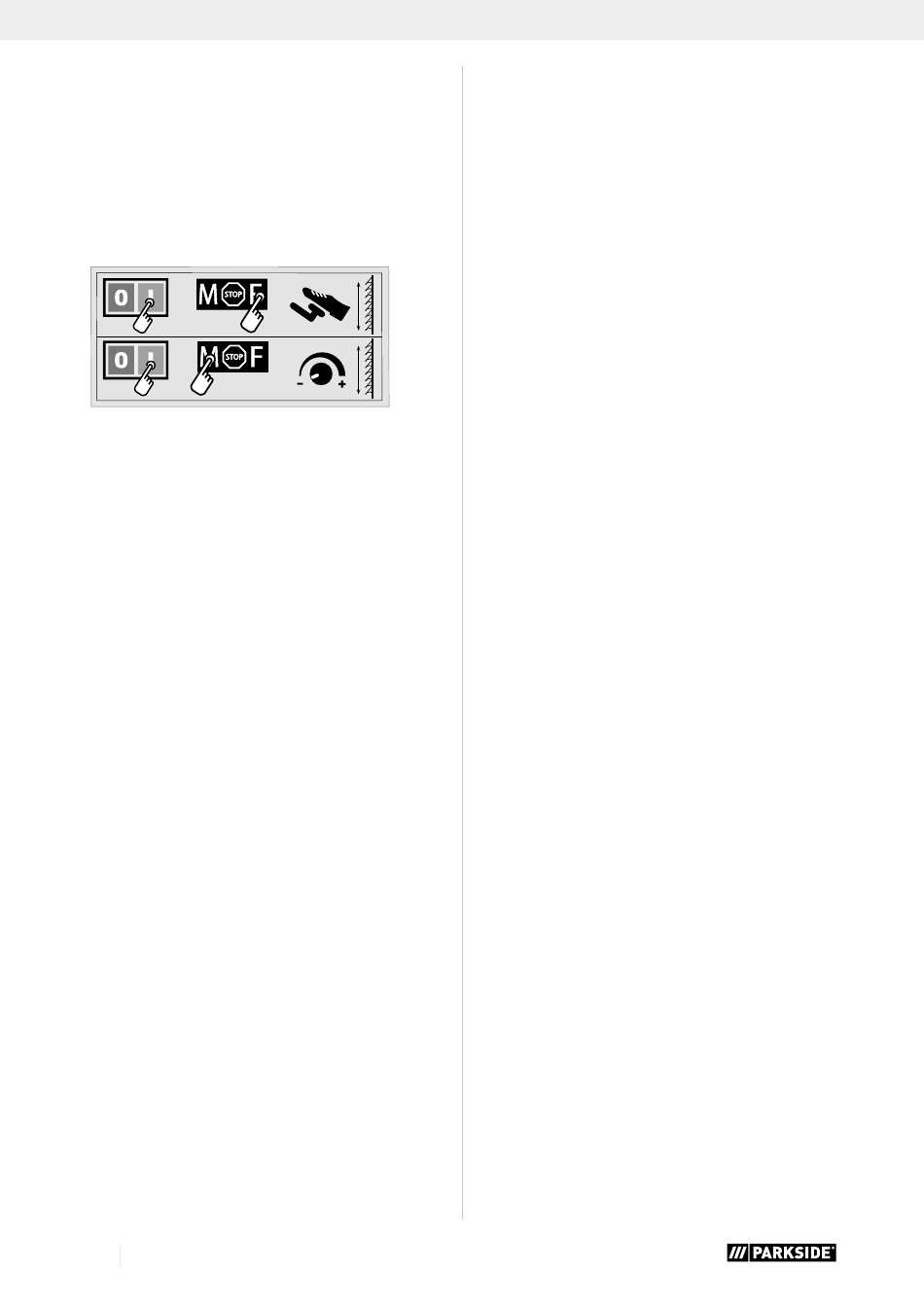

10.5 Töömoodused (joon. 1, 2)
Jõhvsaagi saab käsitseda manuaalselt või jalgpedaaliga.
10.5.1 Manuaalne juhtimine
1. Tehke kindlaks, et masin on sisse lülitatud.
2. Seadke töömooduse valikulüliti (17) positsiooni "M", et
käsitseda saagi manuaalselt.
3. Seadistage käiguarvu regulaatoriga (18) materjalile sobiv
käiguarv (vt 10.4).
10.5.2 Jalgpedaaliga juhtimine
1. Tehke kindlaks, et masin on sisse lülitatud.
2. Seadke töömooduse valikulüliti (17) positsiooni "F", et kä-
sitseda saagi jalgpedaaliga (7).
3. Käiguarvu saab nüüd reguleerida jalgpedaali asendiga.
Kui vajutate jalgpedaali (7) täiesti alla, siis saavutate mak-
simaalse käiguarvu.
ETTEVAATUST
Jalgpedaaliga juhtimiselt manuaalsele juhtimisele ümberlülita-
misel käivitub masin automaatselt. Käiguarv vastab käiguarvu
regulaatoriga (18) seadistatud käiguarvule.
10.5.3 Stopp-asend
Kui valikulüliti Töömoodus (17) seatakse positsiooni Stopp
(keskasend), siis masin peatub.
ETTEVAATUST
Masin pole selles positsioonis välja lülitatud. Jalgpedaaliga
juhtimiselt manuaalsele juhtimisele ümberlülitamisel käivitub
masin automaatselt. Käiguarv vastab käiguarvu regulaatoriga
(18) seadistatud käiguarvule.
10.6 Siselõigete teostamine
Kõnealuse jõhvsaega on võimalik teha töödetailides siselõikeid
ilma, et kahjustataks töödetaili väliskülge või ümbermõõtu.
1. Eemaldage saeleht (22) 9.1 all kirjeldatud viisil.
2. Puurige töödetaili sisse ava.
3. Pange töödetail avaga lauasüdamiku (26) ava kohal
saelauale (6).
46 EE
4. Installeerige saeleht (22) (kirjeldatakse 9.1 all) läbi tööde-
tailis oleva ava ja seadistage lehepinge.
5. Eemaldage saeleht (22) pärast siselõigete lõpetamist lehe-
hoidikutest (9.1 all kirjeldatud viisil).
6. Võtke töödetail laualt ära.
10.7 Eerungilõigete teostamine (joon. 14)
HOIATUS
Olge eerungilõigete teostamisel eriti ettevaatlik. Saelaua kalle
soodustab äralibisemist. Valitseb vigastusoht.
1. Kohandage eerungilõigete teostamiseks vastavalt allhoidi-
ku (24) külge monteeritud saelehekaitsme (5) ja töölaua
vahekaugust.
2. Pöörake lauda, vabastades selleks rihvelmutri (14) ja kallu-
tades saelaua (6) soovitud asendisse.
3. Pingutage rihvelmutter (14) kinni.
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele.
Kliendipoolne võrguühendus ja kasutatav piken-
dusjuhe peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi akende või
uksevahede
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või
vedamise tõttu
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu
• Isolatsioonikahjustused seinapistikupesast väljarebimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja
need on isolatsioonikahjustuste tõttu eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suh-
tes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe
vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN
nõuetele.
Kasutage ainult tähisega H 05 VV-F ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.
Vahelduvvoolumootor
Võrgupinge peab olema 220-240 V∼.
Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega
1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teostada ai-
nult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
